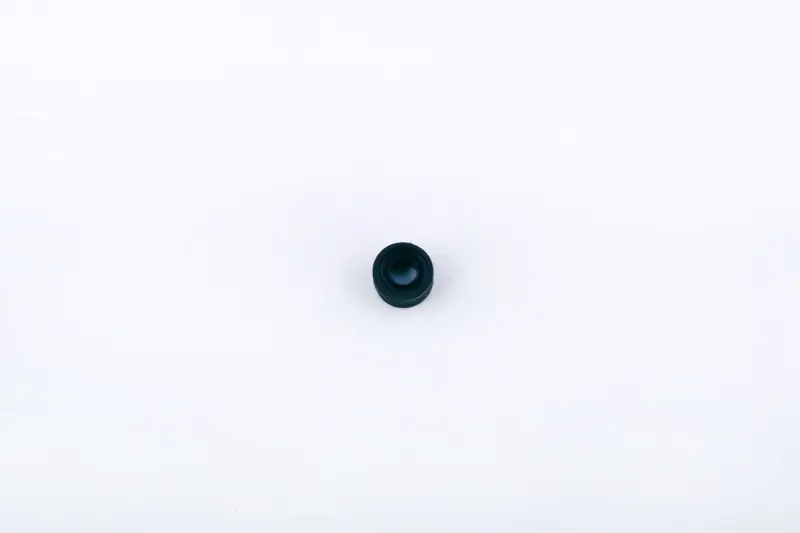

Сальник привода тахометра Jawa 350 VCH

Сальник привода тахометра Jawa 350 VCH

Компактна ущільнювальна деталь призначена для привода механічного тахометра мотоцикла Jawa 350. Вона встановлюється в місці проходження обертового вала крізь корпус та обмежує вихід мастила через проміжок між валом і посадковим отвором. Справний сальник допомагає зберігати герметичність механізму під час обертання привода й підтримувати чистоту прилеглих поверхонь.

Призначення у приводі тахометра

Вал привода передає обертання на трос тахометра, тому ущільнення постійно контактує з його поверхнею. Зовнішня частина сальника фіксується в посадковому отворі корпусу, а внутрішня крайка охоплює вал. Таке розташування перекриває технологічний проміжок, потрібний для обертання деталі. Сальник не впливає на показання приладу та не усуває несправності шестерень, троса або самого тахометра: його функція полягає саме в герметизації виходу привода.

Заміна потрібна за появи мастила біля місця встановлення привода, затвердіння чи деформації старого ущільнення, пошкодження його крайки або після розбирання механізму, якщо демонтована деталь втратила форму. Підтікання після встановлення нового сальника може бути пов’язане не лише з ущільненням, а й зі зношенням поверхні вала, подряпинами, забрудненням посадкового місця чи перекосом під час монтажу. Тому перед складанням необхідно оглянути всі спряжені поверхні.

Що перевірити під час вибору

• Мотоцикл і привод: деталь призначена для привода тахометра Jawa 350; перед замовленням потрібно врахувати конкретну модифікацію мотоцикла та конструкцію встановленого механізму.
• Призначення ущільнення: сальники приводів тахометра і спідометра не варто добирати лише за зовнішньою схожістю — це окремі позиції для різних місць установлення.
• Посадкові розміри: порівняйте внутрішній і зовнішній діаметри, а також ширину сальника зі знятою деталлю або даними посібника для своєї версії Jawa 350.
• Форма профілю: розташування ущільнювальної крайки та загальна конфігурація мають відповідати старому сальнику й посадковому місцю.
• Стан вала: виражена канавка, корозія або задирки в зоні контакту здатні пошкодити нову крайку та знову спричинити підтікання.

Підготовка та встановлення

Перед монтажем посадковий отвір очищають від залишків мастила, забруднень і частинок старого ущільнення. Вал також має бути чистим, без гострих задирок на ділянці, через яку проходить внутрішня крайка. Сальник установлюють рівно, без перекосу та ударів по його краях. Зусилля під час запресовування розподіляють по зовнішній частині за допомогою оправки відповідного діаметра, щоб не деформувати корпус деталі.

Орієнтацію сальника потрібно повторити за демонтованою деталлю або звірити з ремонтною документацією конкретної модифікації. Ущільнювальну крайку перед складанням злегка змащують мастилом, що застосовується в цьому механізмі: сухий перший запуск збільшує тертя в зоні контакту. Після встановлення привод повинен обертатися без заклинювання, а сальник — розташовуватися в посадковому місці рівномірно по всьому колу. Далі механізм складають у штатній послідовності та контролюють ділянку привода після першого запуску.

Сальник VCH підходить для ремонту привода тахометра Jawa 350, коли потрібно відновити ущільнення обертового вала. Точна перевірка модифікації, розмірів знятої деталі та стану спряжених поверхонь допомагає вибрати потрібну позицію й уникнути повторного розбирання механізму.
