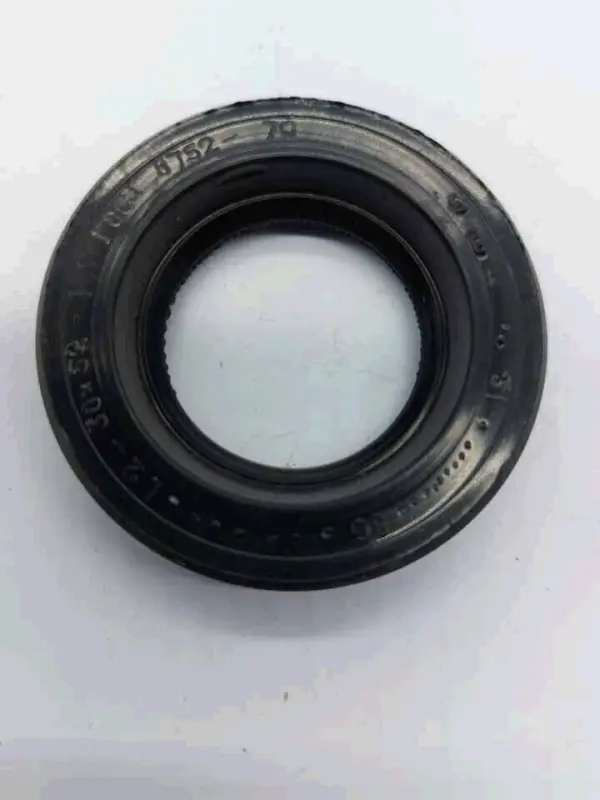

Сальник ведучої зірки Jawa 30×52×10 SIMBO

Сальник ведучої зірки Jawa 30×52×10 SIMBO

Манжетне ущільнення призначене для місця виходу вторинного вала коробки передач до ведучої зірки мотоцикла Jawa. У цій зоні вал обертається відносно нерухомого корпусу, тому сальник перекриває проміжок між деталями та утримує оливу всередині коробки передач. Справне ущільнення допомагає зберігати належне середовище для змащування механізму й запобігає появі масляних слідів біля зірки та під її кришкою.

Розмір сальника — 30×52×10 мм: 30 мм відповідає діаметру вала, 52 мм — посадковому діаметру в корпусі, 10 мм — ширині деталі. Усі три значення мають збігатися з параметрами місця встановлення. Навіть за однакового зовнішнього діаметра сальники іншої ширини або з меншим внутрішнім отвором не є прямою заміною. Деталь має традиційну кільцеву форму та робочу крайку, що контактує з обертовою поверхнею вала.

Призначення та ознаки необхідності заміни

Сальник установлюють під час ремонту коробки передач, обслуговування вторинного вала або усунення протікання в зоні ведучої зірки. Підставою для перевірки є свіжі масляні сліди під кришкою зірки, волога поверхня навколо виходу вала чи повторне забруднення ділянки після очищення. Перед замовленням слід переконатися, що олива виходить саме з посадки сальника: подібні сліди можуть поширюватися корпусом від сусідніх з’єднань.

Нова манжета не усуне причину протікання, якщо контактна доріжка на валу має виражену канавку, задирки або корозію, а посадковий отвір пошкоджений. Радіальний люфт вала також потребує окремої діагностики. Перед складанням перевіряють поверхню, якою рухається ущільнювальна крайка, стан посадки в корпусі та відсутність гострих країв, здатних пошкодити деталь під час монтажу.

Що перевірити під час підбору

• Місце встановлення: вихід вторинного вала коробки передач із боку ведучої зірки.
• Розмір: внутрішній діаметр 30 мм, зовнішній діаметр 52 мм, ширина 10 мм.
• Застосування: мотоцикли Jawa, у яких для ущільнення вала зірки передбачено розмір 30×52×10 мм.
• Посадкові поверхні: вал і отвір корпусу мають відповідати розміру та не мати пошкоджень у зоні контакту.

Орієнтуватися лише на марку мотоцикла недостатньо: у різних двигунах і модифікаціях Jawa застосовуються ущільнення кількох розмірів. Надійний спосіб підбору — виміряти зняту деталь і посадкове місце, а також зіставити розташування сальника зі схемою конкретного двигуна. Розмір 30×52×10 використовується як сальник коробки передач із боку зірки, зокрема в переліках деталей для окремих Jawa 350, проте сумісність із конкретним роком та виконанням мотоцикла потрібно визначати за його модифікацією.

Рекомендації щодо встановлення

Монтаж виконують на чистих поверхнях. Вал і отвір корпусу очищають від забруднень, після чого перевіряють крайки та контактну доріжку. Перед запресовуванням вал і внутрішню частину сальника злегка змащують тією оливою, яка утримується всередині механізму. Деталь уводять рівно, без перекосу та деформації; зусилля прикладають рівномірно ближче до зовнішнього кола, використовуючи відповідну оправку. Ущільнення має бути співвісним з отвором і розташованим перпендикулярно до вала.

Під час зняття старого сальника важливо не подряпати вал і посадку. Демонтовану манжету повторно не встановлюють. Після складання перевіряють правильність положення деталей, очищають ділянку від попередніх слідів оливи та контролюють її стан після нетривалої роботи. Такий порядок дає змогу відрізнити залишкове забруднення від подальшого протікання й своєчасно виявити проблему посадкової поверхні.
