Сайлентблок маятника CBT (TM)

Сайлентблок маятника CBT (TM)

Деталь призначена для опори маятника в місці його з’єднання з рамою мототехніки. Через це з’єднання задня частина підвіски переміщується відносно рами, тому стан посадок безпосередньо впливає на наявність бічного люфту, стук і правильність руху маятника. Сайлентблок використовують під час ремонту шарнірного з’єднання, коли встановлені втулки зношені, пошкоджені або вже не забезпечують належної посадки.

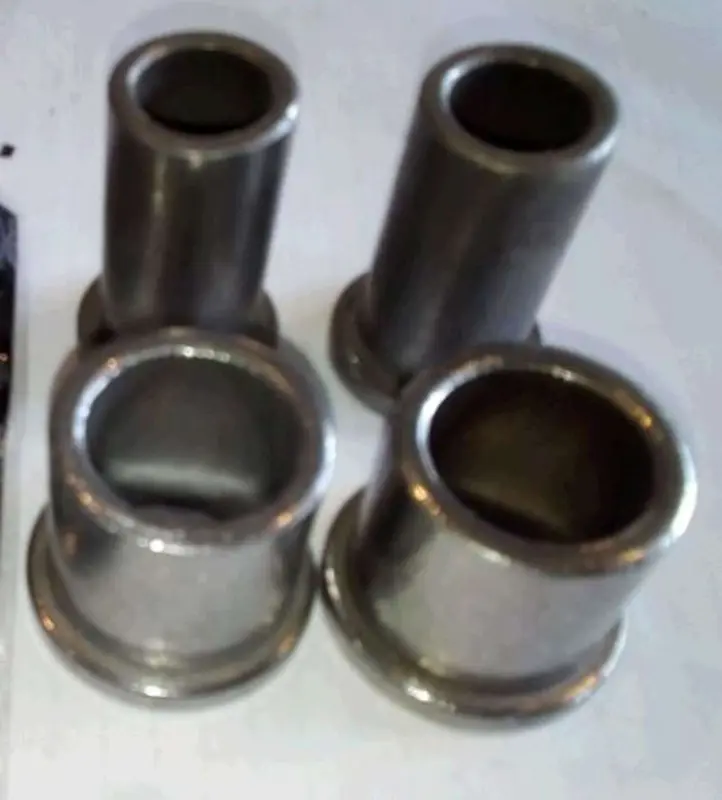

Конструкція включає циліндричні деталі з наскрізним осьовим отвором та опорним буртиком. Корпус установлюється у відповідне гніздо маятника, отвір призначений для проходження осі або кріпильної деталі, а буртик обмежує положення відносно краю посадки. Така геометрія потребує точного збігу з ремонтованим з’єднанням: навіть невелика різниця діаметра, довжини чи висоти буртика може перешкодити правильному встановленню.

Що перевірити перед вибором

• Зовнішній діаметр корпусу. Він має відповідати отвору в маятнику та забезпечувати передбачену конструкцією посадку.
• Діаметр наскрізного отвору. Його зіставляють з віссю або болтом шарніра, не орієнтуючись лише на загальну схожість деталей.
• Довжину циліндричної частини. Від неї залежить розташування втулки всередині посадкового місця та взаємне положення частин з’єднання.
• Форму й діаметр буртика. Буртик не повинен упиратися в сусідні частини раніше, ніж корпус займе штатне положення.
• Кількість і розташування втулок у маятнику. Схема з’єднання має збігатися з конструкцією конкретної моделі та модифікації техніки.

Для впевненого підбору стару деталь виймають і вимірюють у кількох точках. Порівнюють зовнішній та внутрішній діаметри, повну довжину, довжину корпусу без буртика, розміри буртика й розташування втулок відносно одна одної. Зношену поверхню вимірюють обережно: виробіток, деформація та сліди демонтажу можуть спотворювати початковий розмір. Додатково перевіряють посадкове місце маятника і діаметр осі, адже встановлення нової деталі не усуне люфт, спричинений пошкодженням суміжних поверхонь.

Коли потрібна заміна

Підставою для перевірки є відчутний бічний хід маятника, стук у районі його осі, нестабільне положення задньої частини та помітний виробіток втулок. Діагностику виконують на надійно встановленій техніці з розвантаженим заднім колесом: маятник перевіряють на поперечне переміщення, а з’єднання — на заклинювання та пошкодження посадок. Перед розбиранням потрібно виключити люфт колеса, кріплень амортизаторів та інших сусідніх з’єднань, оскільки подібні ознаки можуть виникати в різних точках задньої підвіски.

Рекомендації зі встановлення

Монтаж виконують після зняття маятника та видалення старих втулок відповідним інструментом. Посадкові отвори очищають, оглядають на овальність, задирки, тріщини та сліди корозії. Нову деталь орієнтують за буртиком і запресовують рівно, прикладаючи зусилля до належної поверхні корпусу. Перекіс під час запресовування може пошкодити край посадки або не дати втулці зайняти потрібне положення.

Після складання маятник має переміщуватися у передбаченому напрямку без заклинювання та зберігати правильне бічне положення. Кріплення затягують способом і моментом, зазначеними виробником конкретної мототехніки. Перед експлуатацією повторно перевіряють вісь, кріплення маятника та відсутність ненормального вільного ходу. Ретельне порівняння розмірів і стану суміжних деталей дає змогу використовувати сайлентблок CBT саме там, де його геометрія відповідає штатній конструкції.
