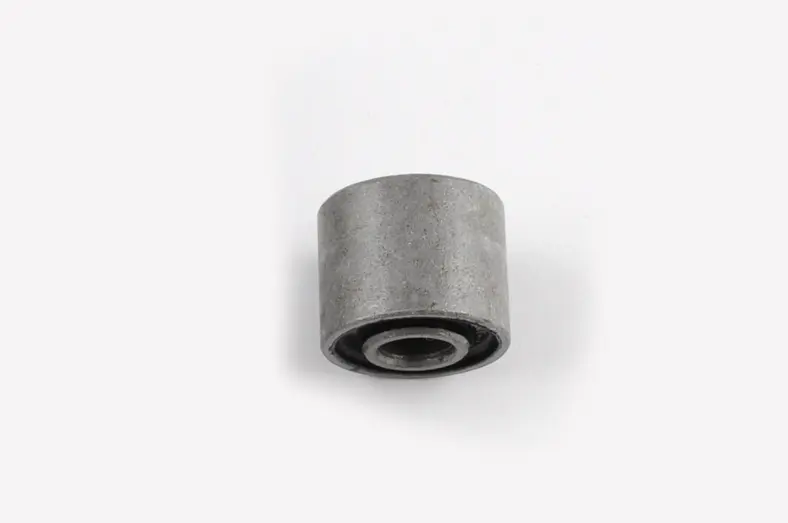

Сайлентблок демпфера задньої зірки 24×20×9 мм для Zongshen, Lifan 125/150 JS

Сайлентблок демпфера задньої зірки 24×20×9 мм

Гумометалева деталь призначена для демпферного вузла задньої веденої зірки китайських мотоциклів Zongshen і Lifan з об’ємом двигуна 125 або 150 см³. Сайлентблок монтується у передбачене для нього посадкове місце та утворює пружне з’єднання: зовнішня обойма утримує деталь у гнізді, внутрішня втулка є опорою для кріплення, а розташований між ними еластичний шар сприймає переміщення й пом’якшує поштовхи у з’єднанні.

Така будова розділяє металеві деталі та зменшує передавання ударних навантажень під час зміни тяги, розгону і скидання газу. Справні сайлентблоки підтримують правильне положення деталей демпферного вузла та не допускають зайвого вільного ходу в місцях кріплення. Зношення еластичної частини, відокремлення гуми від обойми або помітний люфт внутрішньої втулки порушують цю роботу й указують на потребу перевірити посадки та замінити деталь.

Розміри та сумісність

• Зовнішній діаметр: 24 мм.
• Довжина: 20 мм.
• Внутрішній діаметр: 9 мм.
• Призначення: демпфер задньої веденої зірки.
• Застосування: китайські чотиритактні мотоцикли Zongshen і Lifan класу 125/150 см³.
• Підтверджені моделі: Zongshen ZS125, Zongshen ZS150, Lifan LF125 і Lifan LF150; у товарних даних аналогічної позиції також зазначені Viper V150A Street та Viper ZS150A/V150A.

Позначення 24×20×9 читається як зовнішній діаметр × довжина × внутрішній діаметр. Для правильного підбору потрібно звірити всі три величини зі знятим сайлентблоком і посадковим місцем. Самого збігу марки мотоцикла та об’єму двигуна недостатньо: різні модифікації однієї серії можуть мати деталі іншої довжини або з іншими діаметрами. Додатково порівнюють форму зовнішньої обойми, положення внутрішньої втулки та призначення деталі саме в демпфері задньої зірки.

Перевірка перед установленням

Перед ремонтом оглядають не лише старий сайлентблок, а й спряжені деталі. Посадкове гніздо очищають від забруднень і залишків зруйнованої гуми. Сліди деформації, овальність отвору, тріщини або значне вироблення потребують окремої оцінки: нова деталь не усуне пошкодження самого посадкового місця. Кріплення також перевіряють на зношення та відповідність внутрішньому діаметру 9 мм.

Сайлентблок установлюють рівно, без перекосу, спрямовуючи зусилля на зовнішню металеву обойму. Удари по внутрішній втулці можуть змістити її відносно еластичного шару, тому для монтажу використовують відповідну оправку та контрольоване запресовування. Після складання перевіряють положення вузла, відсутність заїдання й неприродного вільного ходу. Послідовність розбирання, затягування кріплення та завершальної перевірки визначають за документацією конкретної моделі мотоцикла.

Коли потрібна заміна

Підставою для обслуговування є розтріскування або розрив еластичної частини, її відокремлення від металевих поверхонь, зміщення втулки та відчутний люфт. Перевірку також виконують, якщо з боку задньої зірки з’явилися удари чи стукіт під час різкої зміни навантаження. Якщо в одному вузлі встановлено кілька однакових сайлентблоків, варто оцінити стан кожного та заздалегідь визначити потрібну кількість деталей. Точний підбір за розмірами 24×20×9 мм і фактичною будовою старої деталі дає змогу відновити штатну роботу демпферного з’єднання без перероблення посадок.
