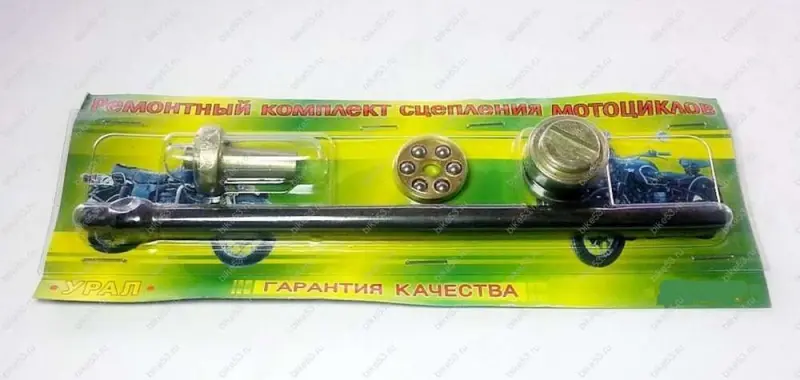

Ремкомплект механізму вимикання зчеплення УРАЛ, 4 деталі

Ремкомплект механізму вимикання зчеплення УРАЛ

Комплект призначений для ремонту механізму, який передає зусилля від важеля вимикання зчеплення до натискного диска мотоцикла УРАЛ. До набору входять чотири взаємопов’язані деталі: довгий шток, наконечник штока, упорний підшипник і повзун. Такий склад дає змогу обслужити механізм у зборі, коли зношена не одна окрема деталь, а кілька компонентів, що безпосередньо контактують між собою.

Після натискання на важіль повзун рухається в осьовому напрямку та передає зусилля через підшипник і наконечник на шток. Шток впливає на натискний диск, диски зчеплення роз’єднуються, і передавання крутного моменту між двигуном та коробкою передач тимчасово припиняється. Після відпускання важеля деталі повертаються у початкове положення, дозволяючи зчепленню знову з’єднати двигун із трансмісією. Справність цього механізму безпосередньо впливає на повноту вимикання зчеплення під час рушання та перемикання передач.

Склад і призначення деталей

• Шток передає осьове зусилля до натискного диска зчеплення.
• Наконечник штока, який також називають грибком, є проміжною опорною деталлю між штоком і підшипником.
• Упорний підшипник передає натиск між деталями, які під час роботи можуть обертатися одна відносно одної.
• Повзун сприймає дію важеля вимикання зчеплення та переміщує інші деталі механізму.

Ремкомплект використовують у разі зношення контактних поверхонь, появи канавок на наконечнику або повзуні, пошкодження штока, заїдання підшипника чи збільшеного люфту спряжених деталей. Такі несправності можуть супроводжуватися неповним вимиканням зчеплення, утрудненим перемиканням передач, зміною звичного ходу важеля або потребою часто регулювати привод. Перед заміною потрібно перевірити не лише деталі набору, а й важіль, регулювальний гвинт, трос, натискний диск та посадкові місця: несправність суміжної деталі здатна швидко спричинити повторне зношення.

Як підібрати ремкомплект

Набір розрахований на механізм вимикання зчеплення мотоциклів УРАЛ, проте під час вибору необхідно враховувати конкретну модель, рік випуску та раніше встановлені деталі. У різних випусків і відремонтованих мотоциклів конструкція могла змінюватися, тому старий комплект варто зіставити за формою та довжиною штока, виконанням його кінців, діаметрами підшипника, наконечника й повзуна. Також перевірте розташування посадкових уступів і наявність ущільнення на демонтованому повзуні. Збігу лише за назвою марки мотоцикла недостатньо, якщо коробку передач або механізм зчеплення раніше замінювали.

Установлення та перевірка після ремонту

Для заміни знімають важіль вимикання зчеплення та послідовно виймають повзун, упорний підшипник, наконечник і шток. Посадкові місця очищають, а деталі встановлюють у передбаченій конструкцією послідовності зі змащенням відповідно до настанови з обслуговування мотоцикла. Шток має переміщуватися без заклинювання, підшипник — вільно працювати під осьовим навантаженням, а повзун — рівно входити у своє посадкове місце.

Після складання регулюють привод і перевіряють вільний хід важеля. На нерухомому мотоциклі потрібно переконатися, що зчеплення повністю вимикається та вмикається без заїдань; після цього виконують контрольну перевірку на малій швидкості. Якщо новий шток ламається, важіль залишається тугим або регулювання швидко збивається, потрібна діагностика співвісності деталей, стану підшипника, натискного диска та коробки передач, а не повторна заміна одного штока.
