Вал заводний КПП ІЖ із сектором кікстартера JING (mod.A)

Заводний вал КПП ІЖ із сектором кікстартера JING (mod.A) працює в механізмі ножного запуску двигуна. Натискання на важіль повертає вал, а зубчастий сектор передає зусилля через пусковий механізм. Пару використовують для відновлення приводу, якщо пошкоджені шліци, зношені зубці або порушене з’єднання вала із сектором.

Конструкція та призначення

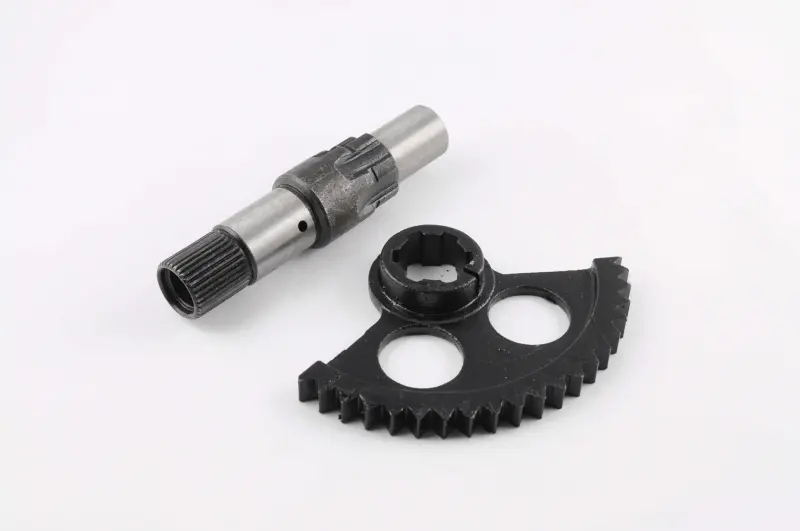

До комплекту входять заводний вал і окремий зубчастий сектор кікстартера. Вал має шліцьовий кінець та ступінчасті посадкові ділянки. Сектор — це частина зубчастого колеса з маточиною, внутрішніми виступами та двома круглими отворами. Зубчаста дуга передає зусилля в межах ходу важеля. Тому для роботи механізму мають значення не лише зубці, а й взаємне положення обох деталей після складання.

Підставою для заміни можуть бути викришені або заокруглені зубці, зім’яті шліци, задири на посадкових поверхнях і тріщини. Коли важіль проскакує, має завеликий вільний хід або рухається з нерівномірним опором, варто оглянути весь шлях передавання зусилля в пусковому приводі. Перевірте кріплення важеля та зубці деталі, з якою працює сектор. Слабке повернення важеля потребує також перевірки зворотної пружини: заміна самого вала не усуне її несправність.

Як підібрати пару

Зіставте позначення JING (mod.A) та будову деталей зі знятими. Виміряйте загальну довжину вала, діаметри й довжину посадкових ділянок, перевірте розташування уступів та отворів. На шліцьовому кінці порівняйте діаметр, кількість і профіль шліців, а також глибину посадки важеля. Навіть невелика різниця в посадках може спричинити туге обертання або надмірний люфт.

Для сектора звірте товщину, довжину зубчастої дуги, кількість і профіль зубців, форму внутрішнього з’єднання та розташування маточини. Окремо перевірте його положення на валу відносно сусідніх деталей. Невідповідний сектор може входити в зачеплення лише частково, перекошуватися чи впиратися завчасно. Порівняння знятого вала разом із сектором допоможе виявити різницю, яку легко пропустити під час огляду кожної деталі окремо.

На що зважати під час заміни

До розбирання зафіксуйте положення сектора, пружини, шайб і стопорних деталей. Доступ до механізму та послідовність складання визначайте за посібником для конкретного двигуна. Очистьте посадкові поверхні й огляньте опори вала, шестерню, з якою зачіплюється сектор, та кріплення важеля. Зношені опори залишать перекіс навіть після встановлення нової пари, а пошкоджені зубці суміжної деталі прискорять її зношування. Перевірте й ущільнення, які довелося знімати.

Під час складання відновіть належне положення деталей і натяг зворотної пружини, застосуйте мастило відповідно до посібника. Не насаджуйте шліцьове з’єднання ударами та не намагайтеся прибрати невідповідність посадок надмірним затягуванням. Перш ніж запускати двигун, плавно перевірте хід важеля, зачеплення сектора й повернення у вихідне положення. Якщо механізм заїдає, проскакує або зачіпає сусідні деталі, спочатку перевірте правильність підбору та складання.
