Реле-регулятор заряджання STAR для Zongshen, Lifan 125/150, 3+3 дроти

Реле-регулятор заряджання STAR для Zongshen і Lifan 125/150

Реле-регулятор призначене для системи заряджання мотоциклів Zongshen і Lifan із двигунами 125 або 150 см³, у яких застосоване підключення за схемою 3+3 дроти. Деталь приймає струм від генератора, випрямляє його та обмежує напругу, потрібну для заряджання акумулятора й живлення бортового обладнання. Справний регулятор допомагає підтримувати нормальну роботу акумулятора, освітлення та інших споживачів за різної частоти обертання двигуна.

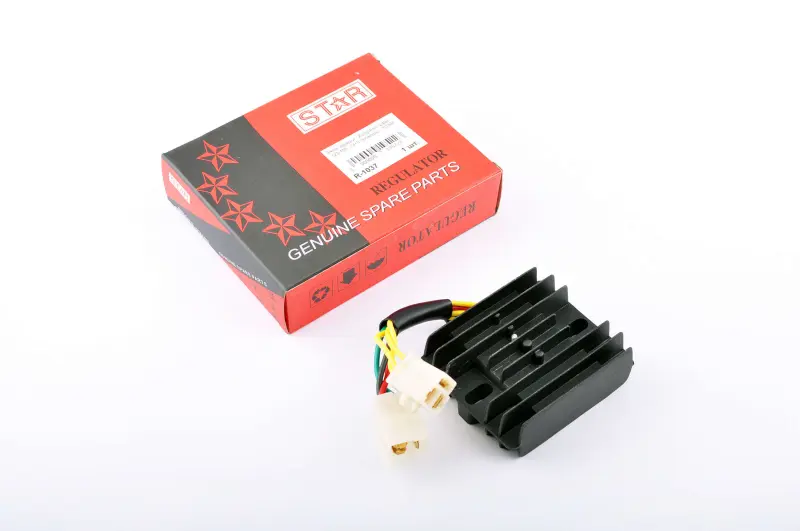

Модель має чорний ребристий корпус. Така форма збільшує площу тепловіддачі та допомагає відводити тепло, яке виникає під час роботи електронних компонентів. Шість дротів розділені на дві групи по три та підведені до двох роз’ємів. Конфігурація 3+3 означає не лише загальну кількість дротів: під час добору необхідно враховувати форму обох колодок, розташування контактів і призначення кожного виводу.

Коли потрібна перевірка регулятора

Підставою для діагностики системи заряджання можуть бути швидке розряджання акумулятора, помітна зміна яскравості світла зі збільшенням обертів, відсутність нормального заряджання або надмірна напруга на акумуляторі. Ці ознаки не завжди свідчать про несправність лише регулятора: подібні симптоми виникають через поганий контакт у роз’ємах, пошкоджену проводку, несправність генератора чи зношений акумулятор. Перед заміною варто виміряти напругу, перевірити стан з’єднань і виключити інші причини.

Перегрів корпусу або контактів, потемнілі клеми, сліди окиснення та слабка фіксація роз’ємів також потребують уваги. Підвищений опір у з’єднанні перешкоджає нормальному передаванню струму й може спричиняти локальне нагрівання. Під час обслуговування колодки мають бути чистими, сухими та надійно зафіксованими.

Що звірити перед придбанням

• Призначення: регулятор-випрямляч системи заряджання, а не реле стартера чи блок запалювання.
• Застосування: мотоцикли Zongshen і Lifan класу 125/150 см³ із відповідною схемою підключення.
• Кількість виводів: шість дротів, розділених на дві групи по три.
• Роз’єми: мають збігатися форма колодок, кількість контактних місць, розташування фіксаторів і напрямних.
• Схема контактів: призначення виводів нового регулятора повинно відповідати проводці конкретного мотоцикла.
• Монтаж: заздалегідь порівняйте положення корпусу, довжину дротів і можливість закріплення деталі без натягування джгута.

Позначення 125/150 вказує на клас двигуна, але не замінює перевірку роз’ємів і схеми розташування контактів. На мотоциклах однакового об’єму можуть використовуватися різні варіанти генератора та проводки. Колір дротів також не варто вважати єдиним критерієм: надійніше зіставити контакти за схемою конкретної моделі та конфігурацією демонтованої деталі.

Установлення та перевірка після заміни

Перед монтажем від’єднують акумулятор і оглядають джгут на наявність пошкодженої ізоляції, перегрітих клем та окиснення. Регулятор закріплюють у штатному положенні, не перетискаючи дроти й не розміщуючи їх біля рухомих або сильно нагрітих частин. Роз’єми з’єднують лише після перевірки їхньої форми та розташування контактів; перероблення колодок без електричної схеми може призвести до неправильного підключення.

Після встановлення слід виміряти напругу на акумуляторі за вимкненого та запущеного двигуна, а потім повторити перевірку на різних обертах з увімкненим освітленням. Це дає змогу оцінити роботу всієї системи заряджання та переконатися, що причину несправності усунуто. Реле-регулятор STAR 3+3 підходить для ремонту тих мотоциклів Zongshen і Lifan 125/150, у яких повністю збігаються роз’єми, кількість дротів і призначення контактів.
