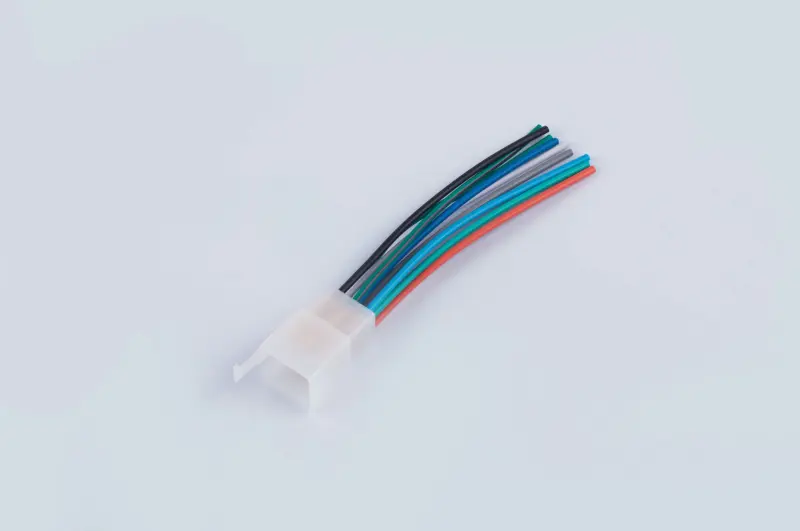

Штекерний 9-контактний роз’єм із дротами

Штекерний 9-контактний роз’єм із дротами

Роз’єм призначений для ремонту, відновлення та виготовлення багатодротових з’єднань у мотоциклетній електропроводці. Дев’ять штекерних контактів зібрано в одному корпусі, а від кожного контакту вже виведено окремий дріт. Така конструкція доречна на ділянці джгута, де кілька ліній потрібно під’єднати через одну рознімну колодку, зберігши можливість надалі роз’єднувати проводку під час обслуговування техніки.

Конструкція та призначення

Білий корпус утримує дев’ять контактів у заданому положенні та допомагає з’єднати їх із відповідною частиною без набору окремих одиночних клем. Різнокольорові дроти спрощують розподіл ліній під час монтажу: кожній жилі можна заздалегідь призначити функцію та позначити її у схемі. Кольори потрібні для зручності роботи й не визначають універсальне розташування сигналів, тому призначення кожного контакту встановлюють за електросхемою конкретної техніки або за початковим джгутом.

Роз’єм використовують у разі пошкодження старого корпусу, ослаблення контактів, обриву дротів біля колодки або перероблення джгута під сумісну відповідну частину. Він також зручний для складання окремої перехідної ділянки: виведені дроти можна з’єднати з наявною проводкою без розбирання нового корпусу. Рознімна колодка полегшує подальший доступ до під’єднаного приладу, перемикача, блока чи іншого компонента.

Що перевірити перед вибором

• Кількість і тип контактів. Відповідна колодка має бути розрахована на дев’ять штекерних контактів цього роз’єму.
• Форма корпусу. Порівняйте зовнішній профіль, напрямні, фіксувальну частину та посадкові пази зі старою деталлю.
• Розташування місць. Однакова кількість контактів не означає однакову геометрію, тому потрібно звірити ряди, інтервали та орієнтацію кожного місця.
• Параметри проводки. Переріз дротів, струмове навантаження та робоча напруга ділянки мають відповідати вимогам конкретної схеми.
• Розпінування. До з’єднання запишіть призначення всіх ліній і зіставте кожен новий дріт із потрібним контактом відповідної сторони.

Прив’язку цієї позиції до певної моделі мотоцикла не заявлено. Сумісність визначається не лише кількістю контактів, а й геометрією корпусу, типом відповідної колодки, положенням фіксатора та електричними параметрами під’єднаних ліній. Добирати роз’єм лише за кольорами дротів не можна.

Рекомендації зі встановлення

Перед роботою вимкніть живлення бортової мережі відповідно до настанов з обслуговування техніки. Спочатку зафіксуйте розпінування старої колодки або схему нового під’єднання, після чого переносіть лінії послідовно. Для з’єднання вільних кінців застосовуйте спосіб, придатний для автомобільної чи мотоциклетної проводки, а кожне місце з’єднання ізолюйте окремо. Джгут потрібно закріпити так, щоб натяг, вібрація та перегин не припадали на вихід дротів із корпусу.

Після монтажу перевірте цілісність кожної лінії, відсутність контакту між сусідніми проводами та правильність їх призначення. Потім переконайтеся, що корпус повністю входить у відповідну частину й утримується без перекосу. Проводку прокладають подалі від рухомих деталей, гострих крайок і зон сильного нагрівання, якщо конструкцією техніки не передбачено інше.

Основні дані

• тип — штекерний роз’єм із чоловічими контактами;
• кількість контактів — 9;
• кількість виведених дротів — 9;
• корпус — білий, дроти — різних кольорів;
• сфера застосування — ремонт і складання мотоциклетної проводки.

Ця колодка підходить для охайного відновлення багатоконтактної ділянки джгута, коли збігаються відповідний корпус і всі електричні параметри під’єднання. Ретельна перевірка геометрії та розпінування до монтажу допомагає уникнути переставляння ліній і повторного перероблення проводки.
