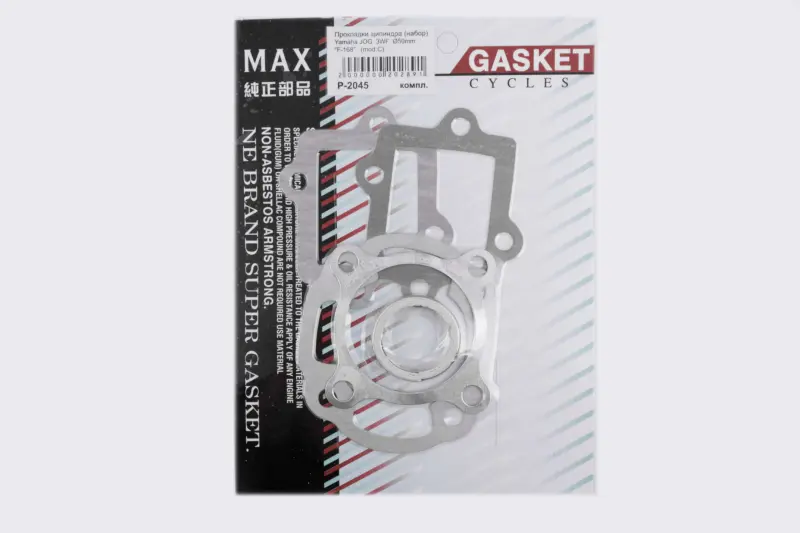

Набір прокладок циліндра Yamaha JOG 3WF Ø50 мм MAX GASKETS mod:C

Набір прокладок циліндра Yamaha JOG 3WF Ø50 мм MAX GASKETS mod:C

Комплект призначений для ремонту циліндро-поршневої групи двотактного скутера Yamaha JOG 90 з двигуном 3WF і циліндром діаметром 50 мм. Прокладки встановлюються у з’єднаннях циліндра з картером і головкою, де вони розділяють спряжені поверхні та підтримують герметичність зібраної верхньої частини двигуна. Це профільний набір для конкретної конфігурації, а не повний комплект прокладок усього мотора.

Справне ущільнення в зоні циліндра потрібне для збереження компресії та нормальної роботи двотактного двигуна. Пошкоджена, пересохла або продавлена прокладка може супроводжуватися вологим стиком, підсмоктуванням повітря та зниженням компресії. Комплект використовують під час розбирання циліндра, ремонту поршневої групи, заміни циліндра або головки, а також при усуненні негерметичності відповідних з’єднань.

Що перевірити під час вибору

• Модель і двигун: набір розрахований на Yamaha JOG 90 у виконанні 3WF; одного збігу назви JOG недостатньо, адже в цьому сімействі трапляються інші двигуни та розміри циліндра.
• Діаметр циліндра: посадкова конфігурація комплекту відповідає варіанту Ø50 мм. Для циліндра іншого діаметра потрібен відповідний набір.
• Контури прокладок: перед монтажем зіставте форму кожної деталі, розташування кріпильних отворів і всіх проходів із циліндром, картером та головкою.
• Обсяг ремонту: це прокладки зони циліндра й головки. Якщо двигун розібрано повністю, окремо перевірте потребу в ущільненнях інших кришок і з’єднань.

Позначення mod:C уточнює виконання товарної позиції. Під час вибору орієнтуйтеся одночасно на код двигуна 3WF, діаметр 50 мм і геометрію встановлених деталей. Такий підхід особливо важливий, якщо на скутері раніше змінювали циліндро-поршневу групу або встановлювали компоненти, що відрізняються від штатної конфігурації.

Підготовка та встановлення

Після зняття циліндра залишки старих прокладок видаляють з обох спряжених поверхонь, не допускаючи потрапляння частинок усередину картера й каналів. Площини циліндра, картера та головки мають бути чистими, рівними й без пошкоджень у зоні прилягання. Нову деталь розташовують точно за отворами та каналами: зміщення краю здатне порушити прилягання або частково перекрити передбачений прохід.

Кріплення циліндра й головки затягують у послідовності та з моментом, зазначеними в посібнику для двигуна 3WF. Рівномірне затягування потрібне, щоб прокладка була обтиснута по всьому контуру без локального перекосу. До остаточного складання перевірте посадку напрямних, вільний збіг отворів і відсутність загнутих ділянок. Роботу з циліндро-поршневою групою варто доручити майстру, якщо немає інструмента для контрольованого затягування та досвіду розбирання двотактних двигунів.

Коли комплект доречний

Набір підходить для обслуговування верхньої частини двигуна Yamaha JOG 90 3WF із циліндром Ø50 мм, коли потрібно відновити ущільнення після розбирання або замінити пошкоджені прокладки. Він дає змогу підготувати потрібні профільні деталі для з’єднань циліндра та головки в межах одного ремонту. Після складання слід переконатися, що стики залишаються сухими, двигун запускається й працює без ознак втрати компресії або підсмоктування повітря.
