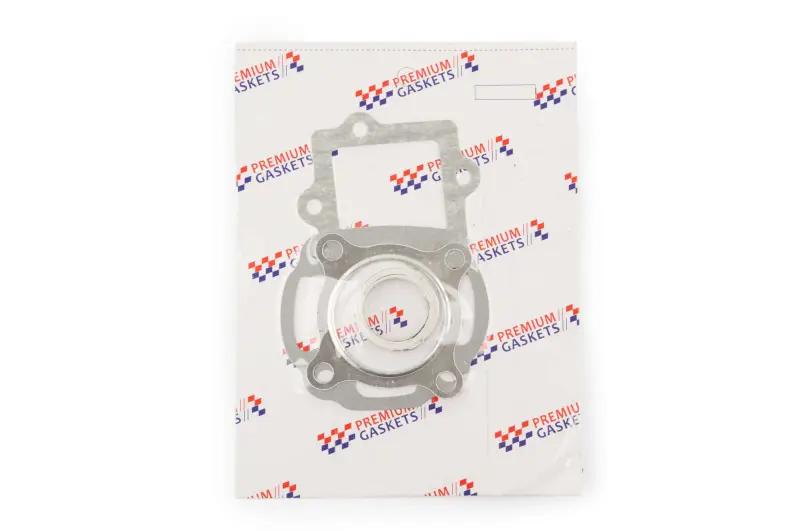

Комплект прокладок циліндра Yamaha JOG 3KJ Ø47 мм MAX GASKETS mod:C

Комплект прокладок циліндра Yamaha JOG 3KJ Ø47 мм

Набір MAX GASKETS mod:C призначений для обслуговування циліндрової групи скутерів Yamaha JOG із двигуном сімейства 3KJ та циліндром діаметром 47 мм. Прокладки встановлюються в місцях з’єднання циліндра з картером і головкою, розділяють сполучні поверхні та забезпечують герметичність зібраної верхньої частини двигуна. Комплект доречний під час ремонту, коли циліндр знімають для огляду, заміни поршневих деталей або усунення розгерметизації.

Герметичність стиків безпосередньо впливає на збереження компресії та нормальну роботу двигуна. Пошкоджена, продавлена або пересохла прокладка може супроводжуватися вологим стиком, слідами прориву газів, підсмоктуванням повітря та зниженням компресії. Встановлення нових прокладок дає змогу правильно зібрати розібрану циліндрову групу після усунення причини несправності. Набір містить кілька прокладок різної форми: їхні контури та кріпильні отвори призначені для різних площин з’єднання циліндрового вузла.

Що врахувати під час добору

• Сімейство двигуна: комплект розрахований на Yamaha JOG 3KJ. Самого збігу марки скутера недостатньо, адже в лінійці JOG використовуються різні виконання двигунів.
• Діаметр циліндра: заявлений розмір комплекту — 47 мм. Його потрібно зіставити з фактично встановленою циліндро-поршневою групою, особливо якщо двигун раніше ремонтували або оснащували циліндром збільшеного діаметра.
• Виконання: позначення набору — mod:C. Перед встановленням слід зіставити форму кожної прокладки, розташування вікон, проходів і кріпильних отворів із демонтованими деталями та сполучними поверхнями.
• Конфігурація двигуна: розмір 47 мм сам по собі не підтверджує сумісність із будь-якою версією Yamaha JOG. Вирішальними є код 3KJ, конструкція встановленого циліндра та збіг посадкового контуру.

Підготовка та встановлення

Перед складанням старі прокладки та їхні залишки повністю видаляють, а поверхні циліндра, картера й головки очищають та знежирюють. На площинах не повинно залишатися частинок попереднього ущільнення, забруднень, задирок або виступів: вони заважають рівномірному приляганню. Одночасно перевіряють стан сполучних деталей і різьбових з’єднань. Якщо площина деформована чи пошкоджена, саме встановлення нового комплекту не усуне причину порушення герметичності.

Прокладки розміщують без зміщення, суміщаючи кріпильні отвори та всі передбачені конструкцією проходи. Не можна перекривати вікна циліндра або канали двигуна. Головку й циліндр затягують у послідовності та із зусиллям, зазначеними в настанові для конкретної конфігурації 3KJ; рівномірне затягування зменшує ризик перекосу й локального продавлювання прокладки. Не варто самостійно додавати герметизувальний склад, якщо його застосування та місця нанесення не передбачені інструкцією до встановленого циліндра.

Коли комплект потрібен під час ремонту

Прокладки доцільно замінити після розбирання циліндрової групи, у разі виявлення розривів, сильного обтиснення, втрати еластичності або слідів негерметичності на стиках. Перед повторним запуском перевіряють правильність складання, відсутність затиснутих країв і рівномірність кріплення. Після запуску контролюють з’єднання циліндра та головки: на них не повинні з’являтися свіжі сліди витоку чи прориву газів.

Цей набір обирають для Yamaha JOG 3KJ зі встановленим циліндром Ø47 мм, коли геометрія прокладок відповідає конкретному виконанню двигуна. До монтажу розкладіть деталі за місцями встановлення та переконайтеся, що кожен контур вільно сідає на напрямні й не перекриває передбачені отвори. Такий порядок допомагає акуратно зібрати циліндрову групу та уникнути помилки, пов’язаної лише зі збігом діаметра.
