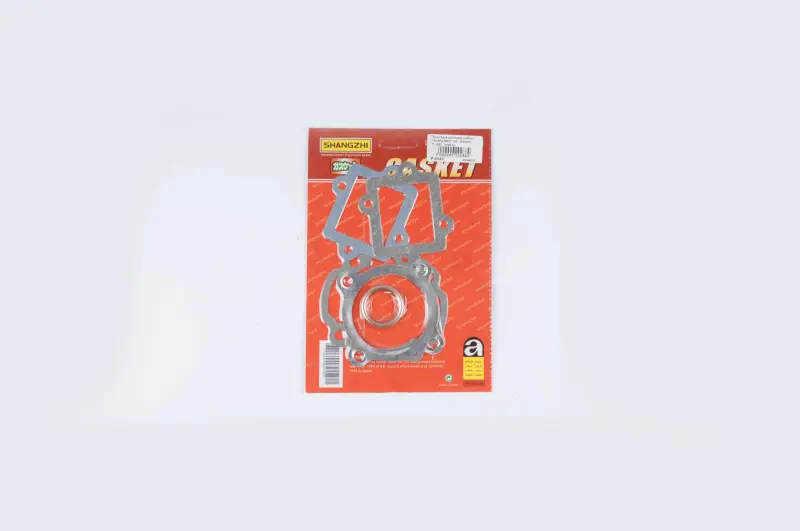

Комплект прокладок циліндра SHANGZHI для Yamaha BWS Ø50 мм, mod. A

Комплект прокладок циліндра SHANGZHI для Yamaha BWS Ø50 мм

Набір mod. A призначений для обслуговування циліндрового вузла скутера Yamaha BWS із параметром Ø50 мм. Прокладки розташовуються між спряженими деталями та ущільнюють з’єднання після розбирання двигуна. Вони потрібні під час установлення циліндра, ремонту циліндро-поршневої групи або повторного складання знятих деталей, коли старі ущільнення вже не варто використовувати через ризик порушення герметичності.

Призначення прокладок

Під час роботи двигуна з’єднання циліндра та головки зазнають нагрівання, тиску й багаторазових температурних циклів. Правильно підібрана прокладка заповнює передбачений проміжок між рівними привалювальними поверхнями та перешкоджає витокам через стик. Це допомагає зберігати компресію й не допускати небажаного підсмоктування повітря у місцях, які мають залишатися герметичними.

Комплект містить кілька прокладок різної форми для обслуговування з’єднань циліндрового вузла. Така конфігурація зручна під час розбирання верхньої частини двигуна: потрібні ущільнення добирають за контуром, розташуванням отворів і місцем установлення. Набір розрахований саме на виконання mod. A, тому позначення модифікації має таке саме значення для добору, як модель скутера та розмір Ø50 мм.

Як перевірити сумісність

Назви Yamaha BWS недостатньо для точного вибору: у цій лінійці є різні покоління, двигуни та встановлені циліндрові комплекти. Перед замовленням потрібно визначити фактичну конфігурацію двигуна. Параметр Ø50 мм стосується сумісного циліндра, тому прокладки не слід добирати лише за робочим об’ємом, роком випуску або зовнішністю скутера.

• Модель: комплект заявлений для Yamaha BWS, однак конкретну версію скутера потрібно зіставити зі встановленим двигуном.
• Розмір: циліндровий комплект має відповідати параметру Ø50 мм.
• Модифікація: потрібен варіант mod. A; виконання з іншими літерами не можна вважати взаємозамінними без перевірки.
• Геометрія: порівняйте контур кожної потрібної прокладки, розташування кріпильних отворів і прохідних вікон зі знятими деталями та площинами двигуна.

Якщо на скутері раніше замінювали циліндр або встановлювали тюнінгову циліндро-поршневу групу, орієнтуватися потрібно на фактично змонтований комплект. Серійне позначення скутера в такому разі не підтверджує збіг прокладок зі зміненою конфігурацією.

Заміна та встановлення

Прокладки доцільно замінювати після зняття циліндра чи головки, а також у разі появи слідів прориву газів, підсмоктування повітря, зниження компресії або вологого стику. Пошкоджене, продавлене, пересохле чи надірване ущільнення не забезпечує належного прилягання. Повторне встановлення старої прокладки може залишити нещільну ділянку навіть тоді, коли помітного розриву немає.

Перед складанням видаляють залишки попереднього ущільнення, а спряжені поверхні ретельно очищають і знежирюють. На площинах не повинно залишатися фрагментів старої прокладки, забруднення або задирок, які заважають рівномірному приляганню. Нову деталь встановлюють без перекосу, сумістивши отвори й вікна; вона не повинна заходити в канали або перекривати передбачені проходи.

Кріплення головки та циліндра затягують у послідовності й із зусиллям, установленими настановою для конкретного двигуна та циліндрового комплекту. Довільне застосування герметика або надмірне затягування можуть змінити посадку з’єднання, тому спосіб складання обирають відповідно до вимог установленої ЦПГ. Після запуску перевіряють стики та роботу двигуна, щоб вчасно виявити ознаки негерметичності.

Цей набір підходить для планового ремонту або складання Yamaha BWS із циліндром Ø50 мм за підтвердженого виконання mod. A. Точне зіставлення розміру, модифікації та геометрії перед монтажем допомагає уникнути повторного розбирання двигуна через невідповідний контур прокладки.
