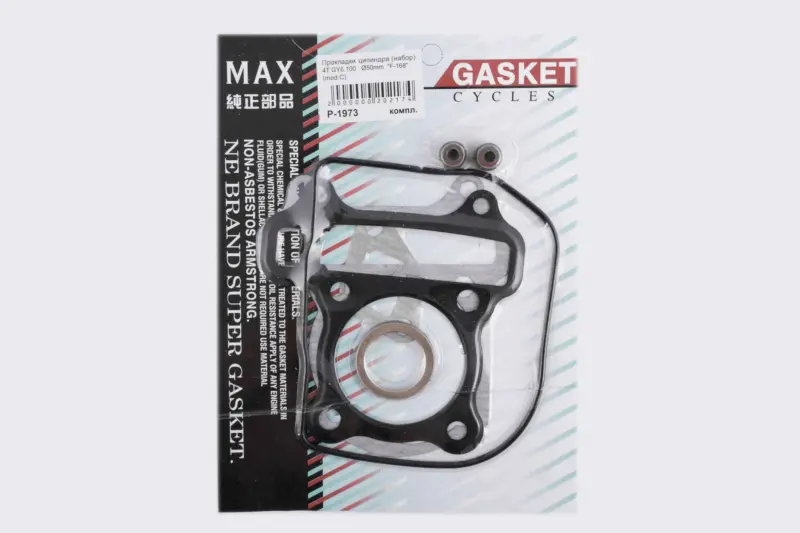

Комплект прокладок циліндра MAX GASKETS 4T GY6 100 Ø50 мм, mod. C

Комплект прокладок циліндра MAX GASKETS для 4T GY6 100

Набір призначений для обслуговування циліндро-поршневої групи чотиритактних двигунів сімейства GY6 100 із циліндром Ø50 мм. Прокладки встановлюються між спряженими деталями верхньої частини двигуна та герметизують з’єднання циліндра, його основи й головки. Справне ущільнення допомагає зберігати компресію, перешкоджає прориву газів крізь стики та захищає зовнішні поверхні двигуна від слідів робочих рідин.

Виконання mod. C позначає конкретний варіант геометрії комплекту. Прокладки не можна підбирати лише за загальною назвою GY6: у межах цього сімейства трапляються різні діаметри циліндрів, контури деталей і розташування монтажних отворів. Цей набір розрахований на конфігурацію GY6 100 із діаметром 50 мм і заявлений для двигунів 139QMA/1P39QMA та 139QMB/1P39QMB. Перед замовленням потрібно перевірити всі ці параметри одночасно.

Призначення комплекту

Прокладка у з’єднанні циліндра з картером ущільнює нижню площину циліндра, а прокладка між циліндром і головкою забезпечує щільність зони згоряння. Інші контурні деталі набору обслуговують відповідні сполучення верхньої частини двигуна. Кожен компонент має власну форму, тому його встановлюють лише на передбачене місце, сумістивши краї та отвори з деталями мотора.

Комплект використовують під час планового ремонту, зняття циліндра або головки, заміни деталей ЦПГ та усунення негерметичного стику. Підставою для перевірки можуть бути сліди прориву газів чи мастила біля з’єднання, нестабільна компресія, пошкодження, пересихання або продавлювання старої прокладки. Такі ознаки потребують огляду всього з’єднання: нова прокладка ущільнює справні спряжені поверхні, але не усуває деформацію чи механічне пошкодження самих деталей.

Що перевірити під час вибору

• Тип двигуна: чотиритактне сімейство GY6 100; сумісні позначення — 139QMA/1P39QMA та 139QMB/1P39QMB.
• Діаметр циліндра: Ø50 мм. Його слід перевіряти за встановленою ЦПГ, особливо якщо двигун раніше ремонтували або переобладнували.
• Версія: mod. C. Літерне виконання має відповідати потрібному варіанту прокладок.
• Геометрія: порівняйте зі знятими деталями зовнішній контур, центральні прорізи, кількість і розташування отворів під кріплення та проходи.
• Стан з’єднань: площини мають бути придатними до складання, без залишків старого ущільнення та забруднень.

Маркер GY6 100 сам по собі недостатній для точного підбору. На скутері може бути встановлений інший циліндр або ремонтний комплект, тому визначальними залишаються фактичний діаметр 50 мм, версія mod. C та повний збіг форми. Якщо стара прокладка зруйнована, контур зручно звіряти безпосередньо за циліндром і головкою, не обмежуючись зазначеним класом об’єму двигуна.

Рекомендації зі встановлення

Монтаж виконують після повного видалення залишків попередніх прокладок та обережного очищення спряжених площин. Поверхні не можна пошкоджувати гострим інструментом: подряпина або локальна нерівність заважає рівномірному обтисканню. Перед остаточним складанням кожну прокладку укладають без перекосу та перевіряють вільний збіг усіх отворів. Кріплення головки й циліндра затягують у послідовності та із зусиллям, установленими настановою для конкретного двигуна.

Старі продавлені деталі не встановлюють повторно та не складають разом із новими для компенсації проміжку. Після складання перевіряють стики на відсутність слідів витоку й контролюють роботу двигуна. Комплект MAX GASKETS підходить для цільового ремонту верхньої частини сумісного 4T-мотора, коли потрібен набір під циліндр Ø50 мм саме у виконанні mod. C.
