Прокладка головки циліндра 195N 12 к.с. DIGGER, модифікація A

Прокладка головки циліндра 195N 12 к.с. DIGGER, модифікація A

Ущільнювальна деталь призначена для встановлення між блоком і головкою циліндра дизельного двигуна 195N потужністю 12 к.с. Вона перекриває стик деталей у зоні камери згоряння та перешкоджає виходу газів назовні. Прокладку застосовують під час ремонту мотоблока або іншої техніки з відповідним двигуном, коли знімають головку циліндра чи відновлюють герметичність з’єднання.

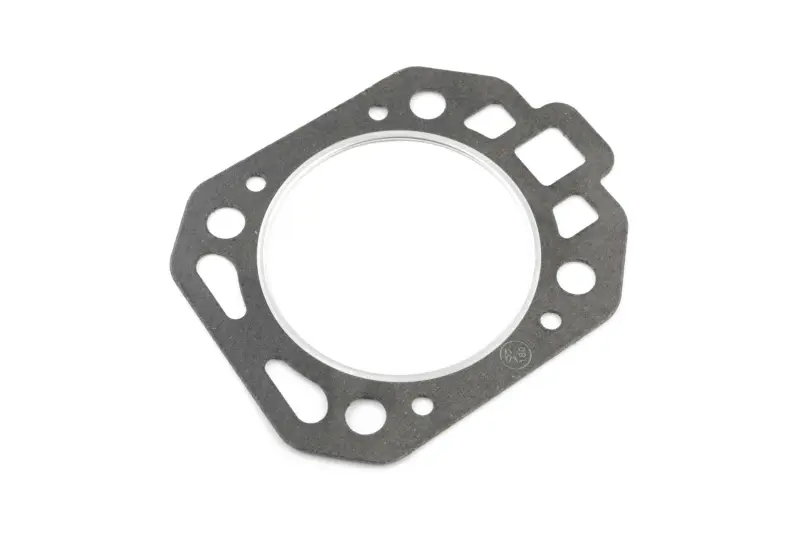

Деталь має плоский фігурний контур, великий центральний отвір із металевою окантовкою та систему отворів різної форми по периметру. Їхнє розташування має збігатися з кріпильними точками й проходами у блоці та головці. Центральна окантовка оточує зону циліндра, де ущільнення зазнає впливу тиску й температури. Прокладка встановлюється у визначеному положенні: повертати або зміщувати її не можна, адже окремі отвори та вирізи розподілені по контуру несиметрично.

Як правильно підібрати прокладку

Позначення 195N і потужність 12 к.с. є основними параметрами сумісності, проте для цієї деталі має значення також виконання mod:A. Для двигунів 195N існують різні варіанти прокладок, зокрема модифікація B, тому самого збігу моделі двигуна недостатньо. Перед установленням зіставте нову деталь зі знятою прокладкою та посадковими поверхнями двигуна.

• Перевірте весь зовнішній контур, включно з виступами, зрізаними кутами та бічними вирізами.
• Зіставте діаметр і положення центрального отвору відносно кріпильних точок.
• Переконайтеся, що збігаються кількість, форма та розташування круглих, прямокутних і видовжених проходів.
• Перевірте позначення двигуна 195N і потрібне виконання головки — модифікацію A.
• Не підрізайте краї та не розширюйте отвори: така зміна порушує розраховане прилягання деталі.

Коли потрібна заміна

Прокладку замінюють під час розбирання з’єднання головки з блоком, у разі пошкодження старої деталі або появи ознак порушеної герметичності в цій зоні. Підставою для перевірки можуть бути сліди прориву газів уздовж стику, зниження компресії, ускладнений запуск чи нестабільна робота двигуна. Такі прояви можуть мати кілька причин, тому перед складанням потрібно оглянути не лише прокладку, а й обидві спряжені поверхні.

Підготовка та встановлення

Залишки попереднього ущільнення й забруднення видаляють із блока та головки, не пошкоджуючи площини. На посадкових поверхнях не повинно залишатися фрагментів старої деталі, нагару або частинок, які заважають рівномірному приляганню. Одночасно перевіряють стан площин: нова прокладка не усуває викривлення, глибокі подряпини та інші механічні дефекти.

Перед затягуванням слід переконатися, що центральна окантовка розміщена точно над циліндром, а кожен прохід повністю відкритий і збігається з відповідним отвором двигуна. Головку встановлюють без зсуву прокладки. Послідовність затягування кріплень, момент і потребу в подальшій контрольній процедурі визначають технічні вимоги конкретного двигуна 195N. Рівномірне стягування з’єднання допомагає уникнути місцевого перекосу та неповного притискання.

Ця версія DIGGER призначена для ремонту двигуна 195N 12 к.с. у виконанні mod:A. Точна перевірка форми до складання особливо важлива: зовні подібні прокладки для сімейства 195N можуть відрізнятися центральним отвором, контуром і розташуванням проходів. Збіг усіх посадкових ознак забезпечує правильне встановлення без перероблення деталі.
