ЦПГ Yamaha JOG 3KJ 65 см³, Ø44 мм, палець 10 мм

ЦПГ Yamaha JOG 3KJ 65 см³, Ø44 мм

Комплект призначений для ремонту циліндро-поршневої групи двотактного двигуна скутера Yamaha JOG 3KJ. Основні параметри добору — діаметр циліндра та поршня 44 мм, діаметр поршневого пальця 10 мм і заявлений об’єм 65 см³. Ці значення потрібно звірити до розбирання двигуна, оскільки зовні подібні версії Yamaha JOG можуть відрізнятися циліндром, поршнем, пальцем і приєднувальними розмірами.

Призначення та робота комплекту

Циліндр спрямовує рух поршня, а поршневі кільця ущільнюють простір камери згоряння. Під час роботи двигуна поршень переміщується всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через палець на шатун. Стан сполучених поверхонь і кілець безпосередньо пов’язаний із компресією, запуском двигуна та його поведінкою під навантаженням.

Заміна ЦПГ потрібна в разі зношення поверхні циліндра, пошкодження поршня, залягання або руйнування кілець, появи задирів і помітного зниження компресії. Характерними приводами для діагностики є ускладнений запуск, втрата тяги та нестабільна робота після перегрівання або прихоплення поршня. Перед ремонтом необхідно усунути причину пошкодження: встановлення нового комплекту без перевірки змащування, подавання пального, охолодження та стану сполучених деталей може спричинити повторну несправність.

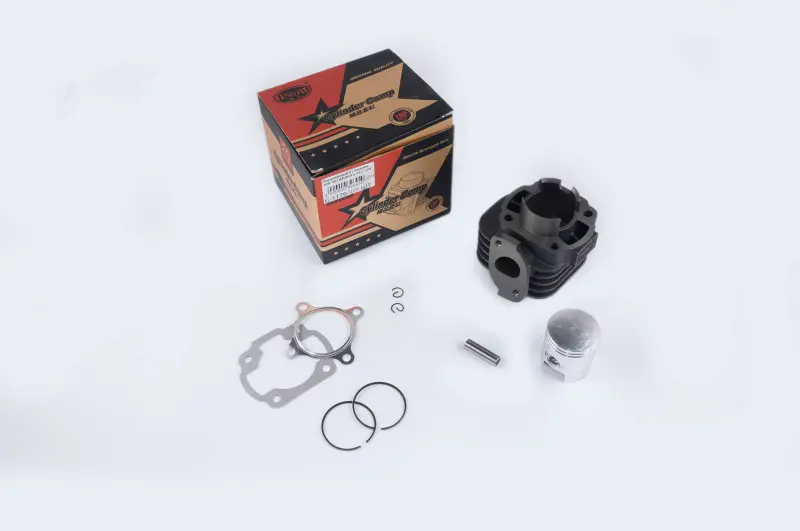

Склад комплекту

Набір поєднує основні деталі, необхідні для заміни циліндра та поршня:

• циліндр із повітряними ребрами охолодження та випускним патрубком;
• поршень діаметром 44 мм;
• два поршневі кільця;
• поршневий палець діаметром 10 мм;
• два стопорні кільця пальця;
• прокладки для складання циліндра.

Комплектна конфігурація дає змогу встановити сумісні між собою циліндр, поршень, кільця та палець у межах одного ремонту. Перед монтажем усі деталі слід оглянути: кільця мають вільно розміщуватися у призначених для них канавках, палець — відповідати поршню та верхній головці шатуна, а привалкові поверхні — бути чистими й неушкодженими.

Як перевірити сумісність

Позначення Yamaha JOG 3KJ є першим орієнтиром, але не замінює перевірку фактичної конфігурації двигуна. Порівняйте стару ЦПГ із новим комплектом за діаметром поршня 44 мм і пальцем 10 мм. Додатково зіставте розташування кріпильних отворів, форму основи циліндра, випускний патрубок, продувні вікна та посадку прокладок. Якщо двигун раніше ремонтували або переобладнували, добирати деталі лише за назвою скутера не можна.

Заявлені 65 см³ належать до позначення цієї збільшеної ЦПГ. Під час добору не слід змішувати цей параметр із діаметром 44 мм: обидва значення описують комплект, однак для встановлення особливо важливі реальні посадкові розміри та версія двигуна. Сумісність з іншими моделями Yamaha, а також із моторами інших виробників потребує окремої перевірки за конструкцією встановленого циліндра.

Рекомендації зі встановлення

Монтаж виконують на чистому двигуні після видалення залишків попередніх прокладок. До складання перевіряють стан шатуна, голчастого підшипника поршневого пальця, шпильок і площин прилягання. Стопорні кільця необхідно повністю посадити в канавки поршня, а замки кілець розташувати відносно установних штифтів у поршневих канавках. Напрям установлення поршня та порядок затягування кріплення визначають за конструкцією двигуна й сервісними даними Yamaha JOG 3KJ.

Після складання вал має обертатися без заклинювання та стороннього опору. Перший запуск проводять після перевірки герметичності з’єднань, роботи системи змащування та відсутності стороннього шуму. ЦПГ Ø44 мм із пальцем 10 мм підходить для планового відновлення або ремонту Yamaha JOG 3KJ, коли розміри демонтованих деталей і посадкових місць відповідають параметрам комплекту.
