ЦПГ Yamaha JOG 3KJ 65cc Ø44 мм, палець 10 мм

ЦПГ Yamaha JOG 3KJ 65cc Ø44 мм

Комплект призначений для ремонту циліндро-поршневої частини двотактного двигуна скутера Yamaha JOG 3KJ. Він поєднує узгоджені між собою циліндр діаметром 44 мм, поршень і деталі його встановлення під поршневий палець 10 мм. Позначення 65cc вказує на конфігурацію цієї поршневої групи та допомагає відрізнити її від штатних й інших ремонтних варіантів для сімейства JOG.

Під час роботи двигуна поршень рухається всередині циліндра, а кільця забезпечують потрібне ущільнення. Стан цих деталей пов’язаний із компресією, запуском двигуна та його здатністю стабільно розвивати тягу. Заміна ЦПГ актуальна при зношенні дзеркала циліндра, пошкодженні поршня або кілець, появі задирів, падінні компресії та після несправностей, за яких подальше використання старої пари неможливе. Перед ремонтом причину пошкодження потрібно усунути, інакше нова група також може швидко вийти з ладу.

Конструкція та склад набору

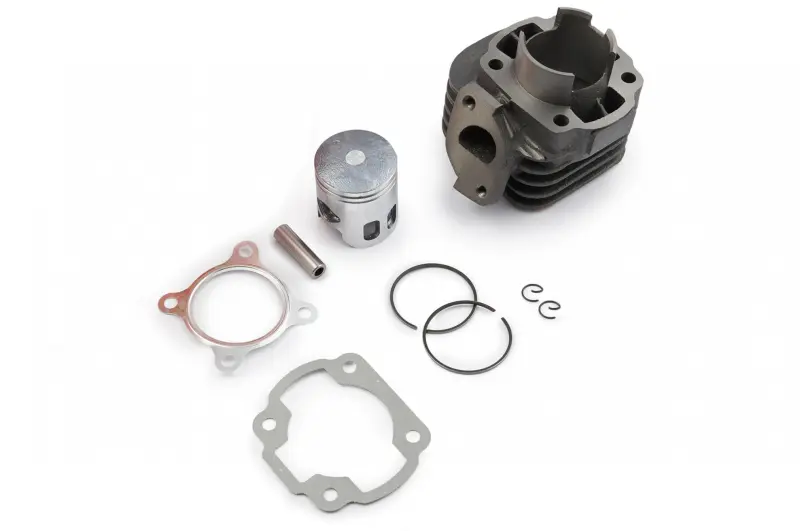

Циліндр має зовнішні ребра повітряного охолодження й канали, характерні для двотактного двигуна. До набору входять циліндр, поршень, поршневі кільця, палець, стопорні кільця та прокладки. Такий склад дає змогу одночасно замінити основну пару тертя й потрібні монтажні деталі, не добираючи поршень і циліндр окремо. Прокладки використовуються під час складання з’єднань циліндра, а стопорні кільця фіксують палець у поршні.

• Діаметр циліндра та поршня — 44 мм: узгоджений розмір деталей забезпечує їх спільне встановлення в межах зазначеної конфігурації ЦПГ.
• Діаметр поршневого пальця — 10 мм: цей параметр дає змогу перевірити відповідність поршня шатуну до початку складання.
• Зовнішні ребра циліндра: збільшена поверхня бере участь у відведенні тепла повітряним потоком системи охолодження скутера.
• Набір монтажних деталей: кільця, палець, фіксатори та прокладки дають змогу провести заміну основних компонентів однією підібраною групою.

Як перевірити сумісність

Назви Yamaha JOG недостатньо для вибору: у цьому сімействі застосовуються різні модифікації двигуна та варіанти поршневих груп. До встановлення потрібно підтвердити позначення 3KJ, виміряти старий поршень і палець, а також зіставити посадкову частину циліндра. Перевіряють розташування шпильок і каналів, форму привалювальних площин, висоту циліндра, конфігурацію поршня та з’єднання з випускною системою. Ключові параметри цього комплекту — діаметр 44 мм і палець 10 мм.

Не варто вибирати ЦПГ лише за заявленим об’ємом 65cc або зовнішньою схожістю. Якщо на скутері раніше змінювали двигун, картер чи встановлювали тюнінгові деталі, фактична конфігурація може відрізнятися від початкової. Надійніше зняти старий циліндр, виконати вимірювання та перевірити всі точки кріплення. Одночасно оцінюють стан шатуна, підшипника пальця, колінчастого вала, впуску, випуску й системи змащення: помітний люфт, забруднення або несправність суміжних деталей потребують усунення до складання.

Рекомендації зі встановлення

Перед монтажем поверхні картера очищують від залишків попередніх прокладок і забруднень, не допускаючи потрапляння частинок усередину двигуна. Кільця встановлюють у відповідні канавки поршня з урахуванням положення замків, палець фіксують обома стопорними кільцями, а циліндр насувають без перекосу та надмірного зусилля. Привалювальні поверхні мають бути рівними й чистими, кріплення затягується рівномірно за процедурою обслуговування конкретного двигуна.

Після складання перевіряють вільне переміщення механізму, герметичність з’єднань і правильність підключення впуску, випуску та охолоджувальних кожухів. Перший запуск виконують лише після перевірки подавання мастила й відсутності сторонніх предметів у каналах. Режим експлуатації після ремонту обирають відповідно до вимог установленої поршневої групи. Точна перевірка розмірів до монтажу й акуратне складання допомагають відновити компресію та уникнути повторного розбирання двигуна через невідповідність деталей.
