ЦПГ Yamaha JOG 3KJ 62 см³ Ø43 мм, палець 10 мм

Призначення та особливості ЦПГ

Циліндро-поршнева група призначена для двотактних скутерів Yamaha JOG із двигуном 3KJ. Комплект розрахований на робочий діаметр 43 мм і поршневий палець діаметром 10 мм; позначення 62 відповідає збільшеному робочому об’єму 62 см³. Таку конфігурацію застосовують під час ремонту верхньої частини двигуна або переходу зі стандартного циліндра діаметром 40 мм на варіант більшого об’єму.

ЦПГ утворює камеру, у якій поршень здійснює зворотно-поступальний рух, стискає паливоповітряну суміш і передає зусилля через палець на шатун. Стан циліндра, поршня та кілець безпосередньо пов’язаний із компресією, стабільністю запуску й характером роботи двигуна. Заміна групи доречна за наявності задирів на робочій поверхні, зношення поршня або канавок кілець, зниження компресії, стороннього стуку чи пошкодження деталей після перегрівання.

Конструкція та параметри добору

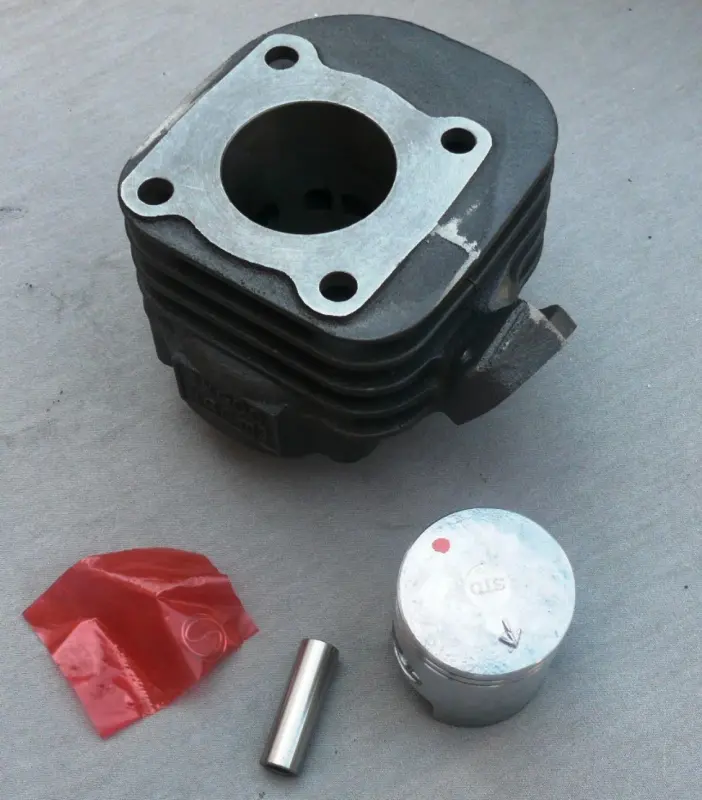

Циліндр має розвинені зовнішні ребра, розраховані на повітряне охолодження двотактного двигуна. У поршні виконані канавки для кілець та отвори під палець, а на днищі нанесено стрілку для правильної орієнтації під час складання. До представленого набору входять циліндр, поршень і поршневий палець. Перед установленням потрібно перевірити фактичну наявність решти монтажних деталей і завчасно підготувати відповідні прокладки, стопорні кільця та інші витратні компоненти, потрібні для конкретного ремонту.

• Робочий об’єм: 62 см³.
• Діаметр циліндра та поршня: 43 мм.
• Діаметр поршневого пальця: 10 мм.
• Тип двигуна: двотактний, із повітряним охолодженням.
• Основна сумісність: Yamaha JOG, двигун 3KJ.

Що перевірити перед вибором

Позначення Yamaha JOG і 3KJ є головними, але не єдиними критеріями добору. У скутерів однієї модельної родини трапляються різні покоління та виконання двигуна, тому додатково порівняйте діаметр старого циліндра, розмір пальця, розташування продувних і випускного каналів, форму основи, міжосьові відстані кріпильних отворів та конфігурацію випускного патрубка. Особливо уважно звіряйте палець: виконання 10 мм не можна встановлювати замість варіанта з іншим діаметром без узгодження із шатуном і поршнем.

Діаметр 43 мм перевищує стандартний розмір 40 мм, який застосовується на частині горизонтальних двотактних двигунів Yamaha/Minarelli. Тому цю ЦПГ варто розглядати як комплект збільшеного об’єму, а не як стандартну групу 50 см³. До монтажу слід переконатися, що картер, головка циліндра та інші спряжені деталі відповідають обраній конфігурації. Лише зовнішній вигляд скутера або назва JOG не замінюють перевірку коду двигуна й розмірів демонтованої групи.

Рекомендації щодо встановлення

Монтаж починають після з’ясування причини попереднього пошкодження. Якщо циліндр постраждав через недостатнє змащування, перегрівання, підсмоктування повітря або потрапляння забруднень, несправність усувають до запуску нової ЦПГ. Спряжені поверхні очищують від залишків старих прокладок, деталі змащують відповідною моторною оливою, кільця встановлюють з урахуванням фіксувальних штифтів, а поршень орієнтують за стрілкою та вимогами двигуна 3KJ. Стопорні кільця пальця мають повністю увійти у свої канавки.

Після складання перевірте вільний рух поршня, герметичність з’єднань, стан повітряного тракту, подавання оливи та налаштування живлення. Кріплення затягують рівномірно з моментом, зазначеним у сервісних даних конкретного двигуна. Такий порядок допомагає уникнути перекосу циліндра, неправильного розташування кілець і повторного пошкодження деталей під час першого запуску.

ЦПГ Ø43 мм із пальцем 10 мм підходить для ремонту або зміни робочого об’єму сумісного Yamaha JOG 3KJ, якщо розміри та посадкові точки старої групи збігаються. Точне звіряння двигуна й демонтованих деталей перед замовленням дає змогу підібрати комплект без перероблення спряжених компонентів.
