ЦПГ Yamaha JOG 2JA 72, Ø47 мм, палець 10 мм

Циліндро-поршнева група Yamaha JOG 2JA 72

Комплект призначений для ремонту або заміни циліндро-поршневої групи двигуна скутера Yamaha JOG сімейства 2JA. Основні параметри добору — діаметр циліндра 47 мм і поршневий палець 10 мм. Позначення «72» належить до назви цієї версії комплекту; перед замовленням його потрібно враховувати разом із кодом двигуна та зазначеними приєднувальними параметрами, а не використовувати як єдину ознаку сумісності.

Циліндр утворює поверхню, якою рухається поршень, а поршневі кільця ущільнюють проміжок між деталями під час стиснення та робочого ходу. Палець з’єднує поршень із шатуном, стопорні кільця утримують палець від осьового зміщення. Від стану цих деталей залежать компресія, упевнений запуск двигуна та передавання зусилля на колінчастий механізм. Зовнішні ребра циліндра збільшують площу теплообміну у двигуні з повітряним охолодженням.

Склад і основні параметри

• Призначення: ремонт циліндро-поршневої групи скутера.
• Сумісність за сімейством: Yamaha JOG 2JA.
• Діаметр циліндра: 47 мм.
• Діаметр поршневого пальця: 10 мм.

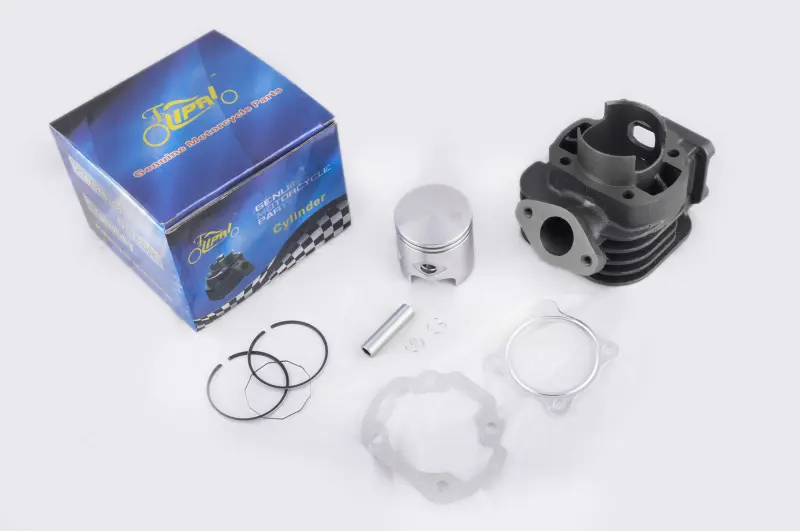

• У комплекті: циліндр, поршень, поршневі кільця, палець, стопорні кільця та прокладки.
• Охолодження: циліндр має зовнішнє оребрення.

Коли потрібна заміна ЦПГ

Перевірка циліндро-поршневої групи потрібна в разі зниження компресії, ускладненого запуску, втрати тяги, стороннього стуку в циліндрі або після перегрівання та прихоплення поршня. Підставою для ремонту також є задири на поверхні циліндра й поршня, пошкодження канавок, втрата пружності чи руйнування кілець. Остаточне рішення приймають після розбирання, очищення та вимірювання деталей: подібні симптоми можуть бути пов’язані не лише з ЦПГ, а й із подаванням пального, запалюванням, герметичністю впуску або станом випускної системи.

Як перевірити сумісність

До встановлення необхідно уточнити код двигуна, діаметр старого циліндра та розмір поршневого пальця. Для цієї позиції потрібні значення 47 і 10 мм відповідно. Додатково порівнюють розташування кріпильних шпильок, форму каналів, випускного вікна, впуску та посадкових площин із демонтованим циліндром. Назва JOG охоплює різні покоління й варіанти моторів, тому збіг лише моделі скутера не замінює перевірку версії двигуна 2JA.

Якщо на скутері раніше був установлений тюнінговий або ремонтний комплект, добір потрібно виконувати за фактичною конфігурацією двигуна. Слід урахувати встановлену головку циліндра, хід поршня, положення поршня у верхній мертвій точці та відповідність прокладок. Поєднання компонентів із комплектів зі схожим діаметром без перевірки геометрії може спричинити неправильний проміжок і контакт деталей.

Рекомендації зі встановлення

Монтаж виконують на чисті посадкові поверхні з перевіркою колінчастого механізму та шатуна. Перед складанням контролюють проміжок у замках кілець у циліндрі, правильне розташування їхніх фіксаторів, орієнтацію поршня та надійне закріплення пальця обома стопорними кільцями. Прокладки встановлюють без перекриття каналів, а кріплення головки затягують рівномірно в передбаченій виробником послідовності. Після складання колінчастий вал має обертатися вільно, без заїдань і контакту поршня з головкою.

Під час ремонту варто одночасно оцінити стан підшипника верхньої головки шатуна, сальників, впускного тракту та системи змащення. Усунення причини попереднього пошкодження допомагає запобігти повторним задирам. ЦПГ Ø47 мм із пальцем 10 мм підходить для складання двигуна Yamaha JOG 2JA лише після перевірки всіх перелічених посадкових ознак.
