ЦПГ Yamaha JOG 2JA 65 см³ Ø44 мм, палець 10 мм

Циліндро-поршнева група Yamaha JOG 2JA 65 см³

Комплект призначений для ремонту циліндро-поршневої групи двотактного двигуна скутера Yamaha JOG із позначенням 2JA. Циліндр діаметром 44 мм і поршень під палець 10 мм утворюють верхню частину двигуна, де стискається паливоповітряна суміш і передається зусилля на шатун та колінчастий вал. Установлення такої ЦПГ дає змогу замінити зношені деталі узгодженим набором, коли подальше використання попереднього циліндра й поршня вже недоцільне.

Підставою для ремонту можуть бути задири на поверхні циліндра або поршня, пошкодження днища, зношення канавок і кілець, падіння компресії, ускладнений запуск, сторонній стукіт чи помітне погіршення тяги. Перед замовленням варто визначити причину несправності: нова ЦПГ усуває дефекти циліндра та поршня, однак не компенсує зношення колінчастого вала, шатуна, підшипників, сальників та інших деталей двигуна.

Склад і призначення деталей

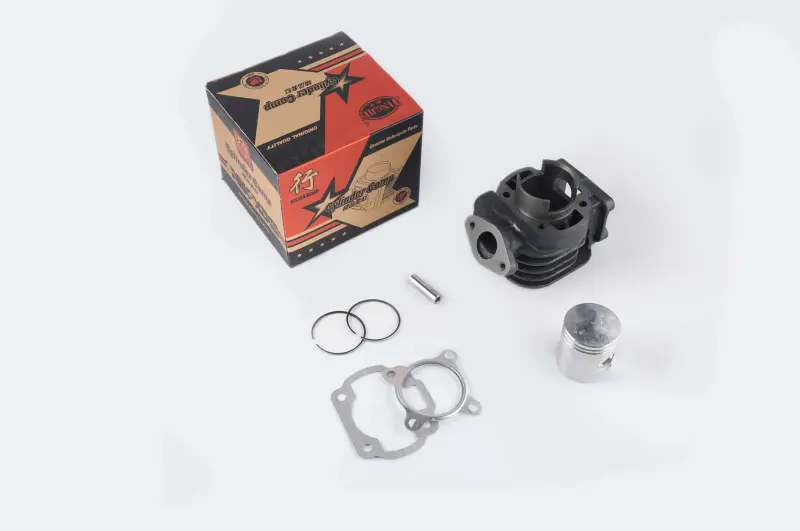

До набору входять циліндр, поршень, поршневі кільця, поршневий палець, стопорні кільця та прокладки циліндра. Ребристий корпус циліндра розрахований на повітряне охолодження. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, палець з’єднує поршень із верхньою головкою шатуна, а стопорні кільця утримують палець від осьового зміщення. Прокладки застосовуються під час складання сполучених поверхонь. Головка циліндра до зазначеного складу не входить.

Що перевірити під час вибору

• Модель двигуна: комплект підбирається для Yamaha JOG 2JA; самого збігу марки скутера недостатньо, адже різні версії JOG можуть мати іншу конфігурацію двигуна.
• Діаметр циліндра: номінальний розмір цього набору становить 44 мм. Його потрібно враховувати разом із конфігурацією картера та попередньої ЦПГ.
• Діаметр поршневого пальця: 10 мм. Цей параметр має відповідати шатуну та встановленому голчастому підшипнику.
• Виконання з’єднань: до монтажу зіставляють розташування кріпильних отворів, вікон циліндра, випускного фланця й посадкових поверхонь зі знятими деталями.
• Стан пов’язаних деталей: перевіряють шатун, голчастий підшипник, колінчастий вал, сальники та головку циліндра, щоб несправність сусідніх компонентів не пошкодила новий комплект.

Практичні особливості комплекту

• Циліндр і поршень із підтвердженим діаметром 44 мм постачаються разом, тому не потрібно окремо поєднувати ці дві основні деталі за розміром.
• Палець діаметром 10 мм, кільця та фіксатори включені до набору, що дає змогу скласти поршневе з’єднання з передбачених для цієї ЦПГ компонентів.
• Прокладки допомагають відновити з’єднання циліндра під час монтажу без повторного використання знятих ущільнень.
• Охолоджувальні ребра збільшують площу тепловіддавальної поверхні циліндра та забезпечують штатну роботу повітряного охолодження двигуна.

Рекомендації зі встановлення

Перед складанням видаляють залишки попередніх прокладок і забруднення з посадкових площин, не пошкоджуючи поверхні картера та головки. Циліндр, поршень і канавки кілець мають бути чистими. Кільця встановлюють у призначені канавки з правильним положенням замків, поршень орієнтують відносно вікон циліндра за схемою двигуна 2JA, а стопорні кільця повністю розміщують у канавках. Потрапляння фіксатора чи абразивних частинок усередину картера неприпустиме.

Під час монтажу поверхні тертя змащують відповідною для цього двигуна оливою. Циліндр насувають без перекосу та надмірного зусилля, обережно стискаючи кільця. Кріплення затягують рівномірно, у послідовності та з моментом, визначеними сервісною документацією Yamaha. Після складання перевіряють компресію, герметичність з’єднань і налаштування живлення двигуна. Перші поїздки виконують без тривалого максимального навантаження, контролюючи запуск, температуру та відсутність сторонніх звуків. Точна звірка позначення 2JA, діаметра 44 мм і пальця 10 мм до розбирання допоможе вибрати комплект без помилки та заздалегідь оцінити обсяг ремонту.
