ЦПГ Yamaha JOG 2JA 50, Ø40 мм, палець 10 мм, KM POWER

Циліндро-поршнева група KM POWER для Yamaha JOG 2JA 50

Комплект призначений для ремонту двотактного двигуна скутера Yamaha JOG модифікації 2JA. ЦПГ об’єднує циліндр діаметром 40 мм, поршень і потрібні для їх установлення деталі. Поршневий палець має діаметр 10 мм. Таке поєднання параметрів відповідає конфігурації на 50 см³ і дає змогу відновити штатну циліндро-поршневу частину двигуна без переходу на циліндр збільшеного діаметра.

Під час роботи двигуна поршень рухається всередині циліндра, стискає паливоповітряну суміш і передає зусилля через палець на шатун. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, тому стан цих деталей безпосередньо пов’язаний із компресією, запуском двигуна та стабільністю його роботи. ЦПГ замінюють у разі зношення поверхні циліндра, появи задирів, пошкодження поршня, залягання кілець або зниження компресії, якщо діагностика вказує саме на цю частину двигуна.

Склад і конструкція

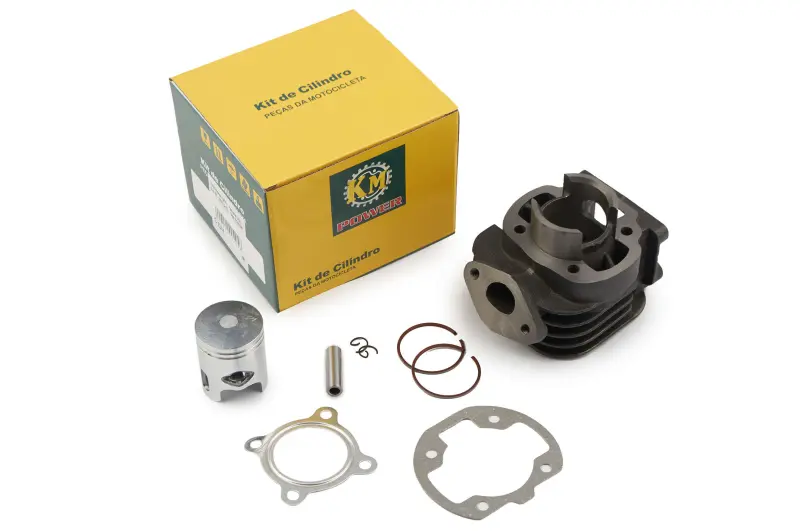

До набору входять циліндр із зовнішніми ребрами охолодження, поршень, два поршневі кільця, палець, два стопорні кільця та дві профільні прокладки. Комплектний формат спрощує узгодження основних деталей одного розмірного виконання. Прокладки використовуються у з’єднаннях циліндра з прилеглими поверхнями, а стопорні кільця фіксують поршневий палець після складання.

• Діаметр циліндра — 40 мм: відповідає зазначеній конфігурації Yamaha JOG 2JA 50 і зберігає початковий клас робочого об’єму.
• Діаметр пальця — 10 мм: цей розмір потрібно зіставити з поршнем і верхньою головкою шатуна встановленого двигуна.
• Двигун — двотактний: геометрія циліндра розрахована на відповідний принцип газообміну.
• Набір основних деталей: циліндр, поршень, кільця, палець, фіксатори та прокладки можна встановити в межах одного ремонту.

Як перевірити сумісність

Під час вибору недостатньо орієнтуватися лише на назву сімейства JOG. Потрібно підтвердити модифікацію двигуна 2JA, виміряти діаметр циліндра або поршня та перевірити палець діаметром 10 мм. Варто також зіставити розташування кріпильних отворів, форму основи циліндра, конфігурацію каналів і приєднання випускного патрубка зі знятою деталлю. Ці ознаки допомагають не сплутати комплект із подібною ЦПГ від іншої версії Yamaha JOG.

Позначення «50» стосується виконання на 50 см³, а Ø40 і p-10 задають два ключові розміри набору: діаметр циліндра та діаметр поршневого пальця. Якщо двигун раніше розточували, змінювали шатунну групу або переводили на збільшений об’єм, комплект добирають за фактичною конфігурацією, а не лише за моделлю рами скутера.

Підготовка до встановлення

Монтаж починають після очищення посадкових поверхонь і видалення залишків старих прокладок. Перед складанням перевіряють стан шатуна, підшипника верхньої головки, площин прилягання та кріплення. Кільця встановлюють з урахуванням положення замків у канавках поршня, палець фіксують обома стопорними кільцями, а циліндр насувають без перекосу та надмірного зусилля. Потрапляння забруднень усередину картера й пошкодження крайок кілець під час монтажу неприпустимі.

Після складання потрібно переконатися у вільному ході поршня, герметичності з’єднань і правильному приєднанні випускної системи. Налаштування живлення та подавання мастила має відповідати двотактному двигуну Yamaha JOG 2JA. Професійне встановлення особливо доречне, якщо причиною ремонту були перегрів, руйнування поршня або повторні задири: перед запуском у такому разі усувають первинну несправність, щоб нова ЦПГ не зазнала аналогічних пошкоджень.
