ЦПГ Yamaha JOG 2JA 50, Ø40 мм, палець 10 мм

Циліндро-поршнева група Yamaha JOG 2JA 50

Комплект призначений для ремонту двигуна скутера Yamaha JOG 2JA 50. ЦПГ утворює камеру, у якій поршень рухається всередині циліндра, стискає паливоповітряну суміш і передає зусилля через поршневий палець на шатун. Стан цих деталей безпосередньо пов’язаний із компресією, впевненим запуском і тягою двигуна. Номінальний діаметр циліндра становить 40 мм, діаметр поршневого пальця — 10 мм.

Такий комплект використовують у разі зношення циліндра та поршня, появи задирів, пошкодження поршневих канавок або помітного зниження компресії. Підставою для перевірки ЦПГ також стають ускладнений запуск, втрата тяги та сторонній стукіт у циліндрі. Перед купівлею потрібно визначити причину несправності: подібні ознаки можуть виникати й через порушення герметичності, неправильне подавання пального або проблеми із запалюванням.

Склад і основні параметри

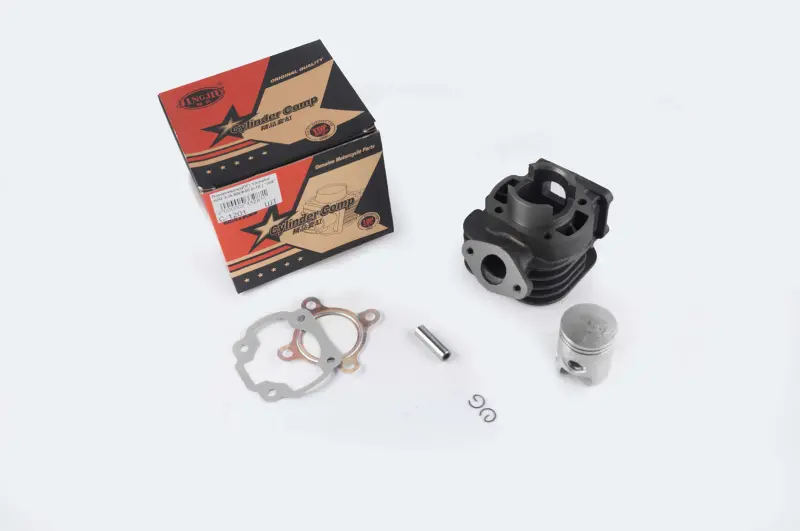

До набору входять циліндр із зовнішніми ребрами охолодження, поршень, поршневий палець, два стопорні кільця та прокладки. Це основні деталі, потрібні для заміни зношеної циліндро-поршневої пари. Головка циліндра та інші деталі двигуна до заявленого набору не входять, тому їхній стан і придатність до подальшого використання перевіряють окремо під час розбирання.

• Застосування: Yamaha JOG 2JA 50. Позначення 2JA потрібно звірити з модифікацією встановленого двигуна, адже зовні подібні версії JOG можуть відрізнятися.
• Діаметр циліндра: 40 мм. Розмір порівнюють із параметрами попередньої ЦПГ та враховують під час добору поршня і кілець.
• Діаметр пальця: 10 мм. Невідповідність цього розміру не дасть змоги правильно з’єднати поршень із шатуном.
• Охолодження: циліндр має зовнішні ребра, характерні для повітряного відведення тепла. Під час монтажу їх очищають від забруднень і залишають відкритими для обдування.
• Ущільнення: комплект прокладок використовують під час складання спряжених деталей. Старі прокладки не встановлюють повторно, якщо вони пошкоджені або втратили форму.

Як правильно дібрати ЦПГ

Самої згадки Yamaha JOG у назві скутера недостатньо. Для добору потрібно одночасно перевірити код двигуна 2JA, діаметр циліндра 40 мм і палець 10 мм. Додатково порівнюють розташування кріпильних отворів, форму основи циліндра, конфігурацію каналів і посадкові поверхні зі знятою деталлю. Таке зіставлення особливо потрібне, якщо двигун уже ремонтували або на скутер установлювали деталі іншої модифікації.

До складання оглядають шатун, голчастий підшипник, головку циліндра та спряжені поверхні картера. Люфт, пошкодження посадкових місць або залишки старої прокладки можуть завадити нормальній роботі нового комплекту. Циліндр і поршень мають переміщуватися без перекосу, а стопорні кільця пальця — повністю займати свої канавки. Напрям установлення поршня та положення кілець визначають за конструкцією деталей і вимогами двигуна.

Установлення та перший запуск

Монтаж ЦПГ потребує чистоти й акуратного складання. Потрапляння абразиву всередину циліндра здатне швидко пошкодити поверхні тертя. Перед установленням деталі очищають, наносять придатну для двотактного двигуна оливу на спряжені поверхні, перевіряють положення кілець і рівномірно встановлюють циліндр без силового перекосу. Кріплення затягують у послідовності та із зусиллям, передбаченими сервісними даними Yamaha JOG 2JA.

Після складання потрібно перевірити герметичність з’єднань, подавання оливи та відсутність сторонніх звуків. Новий комплект потребує помірного початкового режиму: без тривалої роботи на граничних обертах і різких перевантажень. Правильний добір за трьома головними ознаками — 2JA, Ø40 мм і палець 10 мм — допомагає встановити ЦПГ без несумісних поєднань деталей і відновити нормальну компресію двигуна.
