ЦПГ Yamaha JOG 27V 50 Ø40 мм, палець 10 мм, FORMULA 1

ЦПГ Yamaha JOG 27V 50 Ø40 мм FORMULA 1

Циліндро-поршнева група призначена для ремонту двотактного двигуна скутера Yamaha JOG 27V із робочим об’ємом 50 см³. Основні параметри цієї версії — діаметр циліндра 40 мм і поршневий палець діаметром 10 мм. Таке поєднання потрібно перевірити до розбирання двигуна або зіставити з деталями демонтованої групи: однакова назва сімейства JOG ще не означає взаємозамінність циліндрів різних поколінь.

Призначення та будова

ЦПГ утворює верхню частину двигуна, де поршень рухається всередині циліндра. Поршневі кільця ущільнюють простір над поршнем, завдяки чому під час роботи створюється необхідна компресія. Поршневий палець з’єднує поршень із верхньою головкою шатуна, а циліндр спрямовує рух поршня. Зовнішні ребра циліндра збільшують площу теплообміну та відповідають конструкції двигуна з повітряним охолодженням.

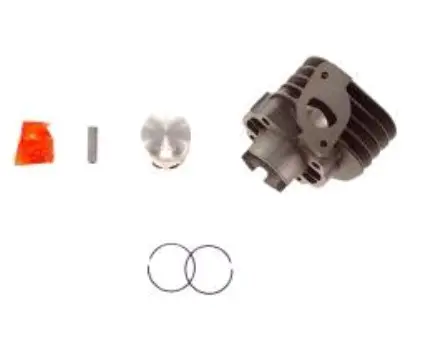

До складу представленої групи входять циліндр, поршень, поршневий палець і два поршневі кільця. Ці деталі підбираються як узгоджений набір, тому ЦПГ підходить для комплексного відновлення циліндра й поршня, коли встановлення лише нових кілець уже не усуває наслідки зношення. Перед монтажем слід окремо перевірити наявність усіх потрібних прокладок, стопорних кілець пальця та інших витратних деталей, необхідних для конкретного ремонту.

Підтверджені параметри

• Призначення: циліндро-поршнева група для двигуна скутера.
• Сумісність: Yamaha JOG серії 27V.
• Робочий об’єм: 50 см³.
• Діаметр циліндра: 40 мм.
• Діаметр поршневого пальця: 10 мм.
• Тип двигуна: двотактний, із повітряним охолодженням.
• Торгова марка: FORMULA 1.

Позначення 27V у назві стосується серії Yamaha JOG, а не напруги обладнання. Під час підбору потрібно одночасно враховувати серію скутера, тип двигуна, діаметр циліндра та розмір пальця. Не можна орієнтуватися лише на об’єм 50 см³ або зовнішню подібність: у різних версій Yamaha JOG можуть відрізнятися посадкові місця, конфігурація каналів, кріплення випускної системи та інші сполучні ділянки.

Коли потрібна заміна ЦПГ

Підставою для дефектування є зниження компресії, ускладнений запуск, погіршення тяги, сторонній механічний шум, задири на стінці циліндра, пошкодження днища поршня або зношення канавок під кільця. Остаточне рішення приймають після розбирання та вимірювань. Посібник з обслуговування Yamaha JOG передбачає контроль діаметра циліндра, проміжку між поршнем і циліндром, проміжків кілець і стану сполучних поверхонь. Якщо розміри вийшли за допустимі межі або поверхні пошкоджені, циліндр, поршень і кільця доцільно встановлювати узгодженим комплектом.

Що перевірити перед установленням

• переконатися, що скутер належить саме до Yamaha JOG 27V із двотактним двигуном 50 см³;
• зіставити діаметр старого циліндра з розміром 40 мм, а палець — із розміром 10 мм;
• порівняти розташування кріпильних отворів, каналів, випускного вікна та посадкових поверхонь;
• перевірити шатун, голчастий підшипник верхньої головки, колінчастий вал і картер на зношення або сліди пошкоджень;
• до складання виміряти монтажні проміжки та керуватися нормативами для конкретної версії двигуна.

Рекомендації з монтажу

Установлення виконують на чистому двигуні, не допускаючи потрапляння бруду або стопорного кільця всередину картера. Поршневий палець, підшипник, канавки кілець, спідницю поршня та внутрішню поверхню циліндра перед складанням змащують оливою для двотактних двигунів. Кільця встановлюють правильною стороною та суміщають їхні замки з фіксувальними штифтами в поршневих канавках. Напрямок поршня визначають за передбаченою виробником міткою та схемою двигуна.

Стопорні кільця пальця рекомендовано встановлювати новими й обов’язково перевіряти їх повну посадку в канавках. Циліндр надягають без перекосу, обережно стискаючи кільця, щоб не зламати їх і не пошкодити крайками вікон. Кріплення затягують рівномірно з моментом, зазначеним у посібнику для Yamaha JOG 27V. Після складання перевіряють вільний рух механізму, герметичність з’єднань і правильність під’єднання знятих деталей. Точний підбір та акуратний монтаж цієї ЦПГ дають змогу відновити геометрію верхньої частини штатного двигуна без переходу на збільшений діаметр.
