ЦПГ SUNY для Yamaha BWS 100 4VP, Ø52 мм, палець 14 мм

ЦПГ SUNY для Yamaha BWS 100 4VP

Циліндро-поршнева група призначена для ремонту двотактного двигуна скутера Yamaha BWS 100 з позначенням 4VP. Комплект розрахований на діаметр циліндра 52 мм і поршневий палець діаметром 14 мм. Ці параметри визначають посадку поршня в циліндрі та його з’єднання із шатуном, тому їх потрібно враховувати разом із моделлю двигуна.

ЦПГ утворює камеру, у якій поршень виконує зворотно-поступальний рух, стискає паливоповітряну суміш і передає зусилля на кривошипно-шатунний механізм. Стан циліндра, поршня та кілець безпосередньо пов’язаний із компресією, запуском двигуна і стабільністю його роботи. Заміна групи актуальна в разі зношення робочої поверхні циліндра, пошкодження поршня, залягання чи руйнування кілець, а також після перегрівання та появи задирів.

Конструкція та склад

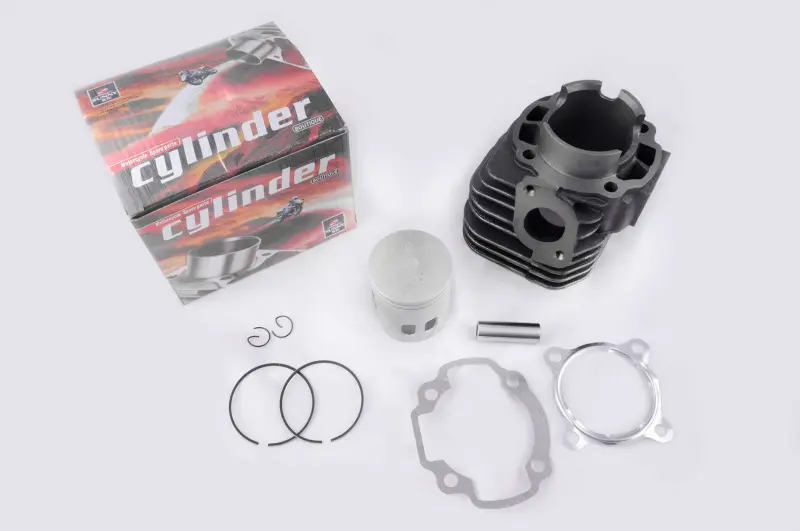

Комплект містить циліндр із зовнішніми охолоджувальними ребрами, поршень, два поршневі кільця, поршневий палець, два стопорні кільця та дві прокладки. Такий набір дає змогу одночасно замінити основні сполучені деталі верхньої частини двигуна. Ребриста поверхня циліндра бере участь у відведенні тепла в системі примусового повітряного охолодження, що застосовується на цьому типі двигуна.

• Діаметр циліндра: 52 мм.
• Діаметр поршневого пальця: 14 мм.
• Призначення: двотактний двигун Yamaha BWS 100.
• Позначення двигуна: 4VP.
• Бренд: SUNY.

Що перевірити під час підбору

Перед установленням зіставте модель скутера та позначення двигуна, діаметр циліндра, діаметр пальця, розташування кріпильних шпильок і конфігурацію каналів зі знятою ЦПГ. Самого збігу робочого об’єму недостатньо: у зовні подібних двигунів можуть відрізнятися посадкові поверхні, випускне вікно, продувні канали та кріплення випускної системи. Значення Ø52 стосується діаметра циліндра, а p-14 — діаметра поршневого пальця.

Нова ЦПГ потребує акуратного складання. До монтажу очищають сполучені поверхні картера від залишків попередньої прокладки та забруднень, перевіряють стан шатуна, голчастого підшипника поршневого пальця і кріплення. Поршень установлюють у правильному напрямку відносно вікон циліндра, кільця розміщують відповідно до фіксувальних штифтів у канавках, а стопорні кільця повністю заводять у посадкові канавки. Кільця не можна силоміць проштовхувати через край циліндра: під час складання їх рівномірно стискають і контролюють вільне проходження поршня.

Практичний результат ремонту

Одночасна заміна циліндра, поршня та кілець усуває поєднання зношених поверхонь, яке неможливо виправити встановленням лише одного нового компонента. За правильного підбору й монтажу відновлюються умови для нормального стиснення суміші та стабільної роботи двигуна. Після складання потрібно дотримуватися рекомендованих виробником скутера налаштувань, використовувати належні мастильні матеріали й виконувати обкатку без підвищеного навантаження до завершення припрацювання сполучених деталей.

Ця ЦПГ підходить для ремонту Yamaha BWS 100 саме у виконанні 4VP за потрібних розмірів 52/14 мм. Перед замовленням орієнтуйтеся на фактичну модифікацію двигуна та розміри демонтованих деталей, особливо якщо мотор уже ремонтували або в ньому встановлено компоненти іншого типорозміру.
