ЦПГ JIN Suzuki LETS 65, Ø44 мм, палець 10 мм

Циліндро-поршнева група JIN для Suzuki LETS 65

Комплект призначений для ремонту циліндро-поршневої частини двигуна скутера Suzuki LETS у конфігурації 65 см³. Основні параметри добору — діаметр циліндра й поршня 44 мм та поршневий палець діаметром 10 мм. ЦПГ застосовують для заміни зношеного циліндра і поршня, а також для відновлення двигуна після задирів, пошкодження кілець або помітного зниження компресії.

Під час роботи поршень рухається всередині циліндра, стискає паливоповітряну суміш і передає зусилля через палець та шатун на колінчастий вал. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра. Стан цих деталей безпосередньо позначається на запуску двигуна, стабільності його роботи та здатності розвивати тягу. Зношена поверхня циліндра, пошкоджені канавки поршня або кільця, що втратили рухливість, не дають відновити нормальну компресію лише регулюванням карбюратора.

Склад і призначення деталей

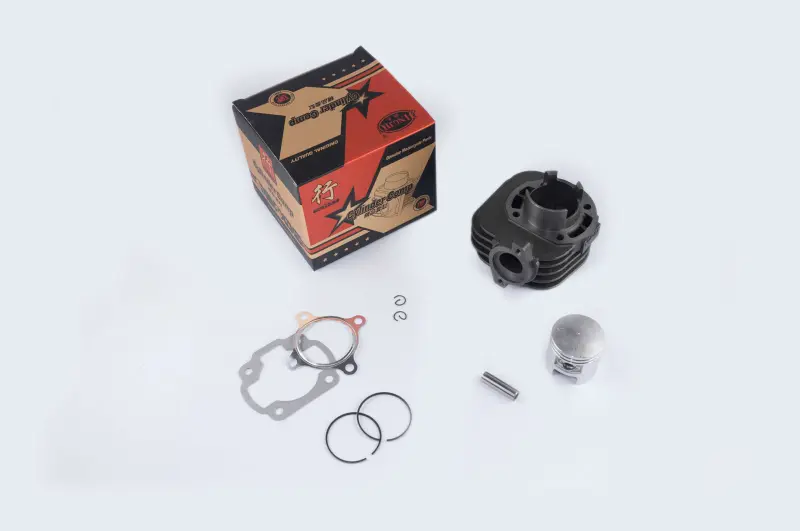

До набору входять циліндр із зовнішніми ребрами, поршень, поршневий палець, два стопорні кільця пальця, поршневі кільця та прокладки для складання. Такий склад дає змогу одночасно замінити основні сполучені деталі. Поршень і циліндр мають спільний номінальний розмір Ø44 мм, а палець 10 мм з'єднує поршень із шатуном. Стопорні кільця утримують палець від осьового переміщення, а прокладки ущільнюють місця з'єднання після монтажу.

• Діаметр 44 мм: визначає відповідність циліндра та поршня потрібній конфігурації Suzuki LETS 65.
• Палець 10 мм: дає змогу перевірити сумісність з'єднання поршня із шатуном ще до розбирання двигуна.
• Комплект сполучених деталей: циліндр, поршень і кільця замінюються разом, тому під час ремонту не доводиться встановлювати новий поршень у зношений циліндр.
• Зовнішні ребра циліндра: збільшують площу поверхні, через яку циліндр відводить тепло під час руху скутера.

Що перевірити під час добору

ЦПГ заявлена для скутерів Suzuki LETS 65; для цієї модифікації також зазначається застосування на LETS 1, LETS 2 та LETS 3. Перед придбанням потрібно перевірити фактичну версію двигуна встановленого скутера. Орієнтуватися лише на назву Suzuki LETS недостатньо: для правильного вибору порівнюють діаметр старого поршня, діаметр пальця, розташування кріпильних отворів, форму основи циліндра та конфігурацію вікон із демонтованою деталлю.

Розмір Ø44 мм не слід плутати зі стандартною ЦПГ Suzuki LETS 50 діаметром 41 мм і варіантами LETS 72 діаметром 47 мм. Позначення p-10 стосується діаметра поршневого пальця 10 мм, а не моделі двигуна. Якщо мотор раніше вже ремонтували або змінювали його конфігурацію, пріоритет мають фактичні розміри встановлених деталей і стан сполучених компонентів.

Підготовка та встановлення

Перед складанням посадкові поверхні очищають від залишків старих прокладок і забруднень, перевіряють шатун, голчастий підшипник верхньої головки та колінчастий вал на люфт і пошкодження. Кільця встановлюють у призначені канавки поршня, узгоджуючи їхнє положення з фіксаторами. Поршневий палець має входити без перекосу, а стопорні кільця — повністю займати свої канавки. Потрапляння стопорного кільця або сторонніх частинок у картер неприпустиме.

Після встановлення циліндра перевіряють вільний рух поршня ручним прокручуванням колінчастого вала й лише потім завершують складання. Кріплення затягують рівномірно з моментом, передбаченим сервісними даними конкретного двигуна. Одночасно оцінюють стан головки циліндра, підшипника пальця та інших деталей, повторна перевірка яких потребуватиме розбирання встановленої ЦПГ.

Комплект підходить для планового відновлення Suzuki LETS 65 і ремонту після механічного зношення циліндро-поршневої пари. Точний збіг Ø44 мм, пальця 10 мм та приєднувальної геометрії допомагає вибрати потрібну конфігурацію й підготувати двигун до правильного складання.
