ЦПГ SEE Taiwan для Suzuki Lets 50, Ø41 мм, палець 10 мм

Циліндро-поршнева група SEE для Suzuki Lets 50

Комплект призначений для ремонту двигуна скутера Suzuki Lets 50. Основні параметри добору — діаметр циліндра 41 мм і поршневий палець діаметром 10 мм. ЦПГ об’єднує спряжені деталі, які формують камеру згоряння, забезпечують рух поршня в циліндрі та передають зусилля на шатун. Стан цієї пари безпосередньо пов’язаний із компресією, впевненим запуском двигуна та його роботою під навантаженням.

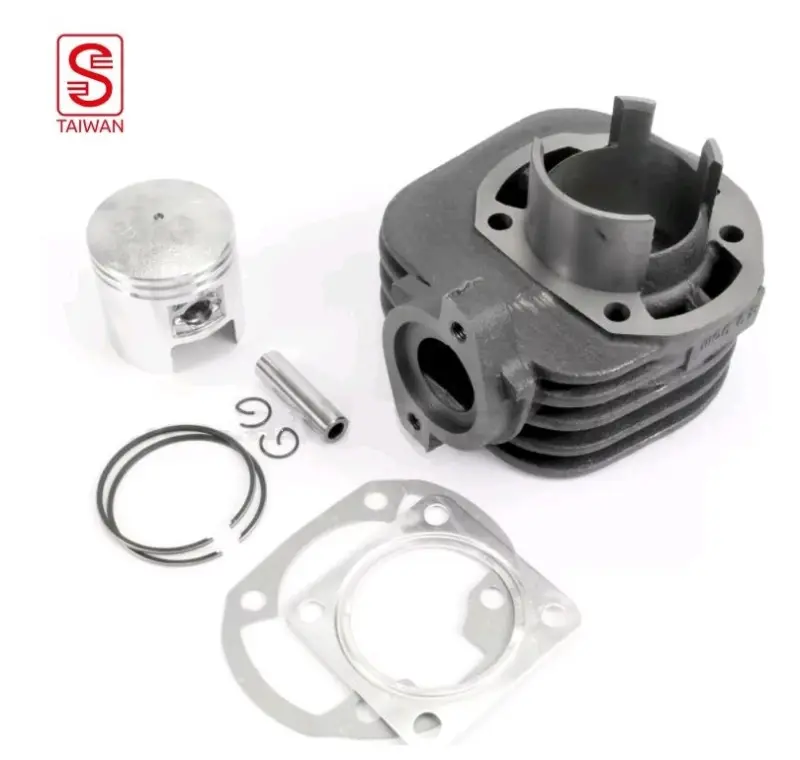

До комплекту входять циліндр, поршень, поршневі кільця, поршневий палець, два стопорні кільця та прокладки. Такий набір зручний під час відновлення двигуна після зношення або пошкодження циліндра й поршня: основні спряжені деталі можна замінити одночасно, не добираючи кільця та палець окремо. Циліндр має зовнішні ребра охолодження, а його фланці містять кріпильні отвори й вікна, потрібні для встановлення на двигун відповідної конфігурації.

Коли потрібна заміна ЦПГ

Перевірка циліндро-поршневої групи потрібна в разі зниження компресії, ускладненого запуску, помітної втрати тяги, стороннього стуку або слідів пошкодження поршня та циліндра. Підставою для ремонту також є задири на робочій поверхні, зношені канавки поршневих кілець, пошкоджені кільця чи надмірний проміжок між спряженими деталями. Причину несправності визначають після розбирання та вимірювань: подібні симптоми можуть бути пов’язані й з іншими деталями двигуна.

Що перевірити перед замовленням

• Модель техніки: комплект розрахований на Suzuki Lets 50, проте перед придбанням необхідно уточнити модифікацію встановленого двигуна.
• Діаметр циліндра: потрібне значення — 41 мм. Його слід зіставити з параметрами демонтованої ЦПГ.
• Поршневий палець: діаметр 10 мм має відповідати отвору поршня та посадці у верхній головці шатуна.
• Посадкова геометрія: порівняйте розташування кріпильних отворів, вікон циліндра, патрубка та контури прокладок зі старою деталлю.
• Монтажні розміри: перевірте висоту циліндра, положення фланців і форму спряжених поверхонь. Однакового діаметра поршня недостатньо для сумісності різних версій двигуна.

Рекомендації зі встановлення

Перед складанням посадкові поверхні очищають від залишків старих прокладок і нагару, перевіряють стан шатуна, його верхньої головки та колінчастого вала. На спряжених поверхнях не повинно залишатися абразивних частинок або уламків пошкоджених деталей. Поршневі кільця встановлюють у призначені для них канавки з урахуванням положення замків, а стопорні кільця пальця повністю заводять у посадкові канавки. Потрапляння стопора всередину двигуна або неповна фіксація неприпустимі.

Під час монтажу поршня потрібно дотримуватися його правильної орієнтації відносно вікон циліндра та напрямку, передбаченого конструкцією двигуна. Робочу поверхню циліндра, поршень і кільця змащують відповідною моторною оливою перед першим прокручуванням. Кріплення затягують рівномірно з моментом, установленим виробником скутера. Після складання перевіряють вільне обертання колінчастого вала, герметичність з’єднань і відсутність сторонніх звуків. Якщо немає інструментів для вимірювання проміжків і контролю стану кривошипно-шатунного механізму, встановлення варто доручити фахівцеві.

ЦПГ SEE Taiwan Ø41 мм із пальцем 10 мм підходить для планового відновлення Suzuki Lets 50 за умови збігу двигуна, посадкових розмірів і конфігурації циліндра. Точне зіставлення зі старою деталлю до оформлення замовлення допомагає уникнути встановлення комплекту, розрахованого на іншу модифікацію скутера.
