ЦПГ Suzuki Lets 50 Ø41 мм, палець 10 мм (TM)

Циліндро-поршнева група Suzuki Lets 50 Ø41 мм

Комплект призначений для ремонту циліндро-поршневої частини двотактного двигуна скутера Suzuki Lets 50. Основні параметри добору — діаметр поршня 41 мм і поршневий палець 10 мм. ЦПГ встановлюють у разі зношення циліндра, поршня або кілець, коли двигун втрачає компресію, гірше запускається, працює нестабільно чи вже потребує розбирання верхньої частини.

Під час роботи поршень рухається всередині циліндра, а поршневі кільця ущільнюють проміжок між спряженими поверхнями. Від стану цієї пари залежать стискання паливоповітряної суміші та передавання тиску на шатун. Задири на стінці циліндра, пошкодження поршня, зношення канавок і кілець порушують ущільнення. Якщо дефекти стосуються одразу кількох деталей, установлення узгодженого комплекту дає змогу оновити циліндр і поршневу частину одночасно.

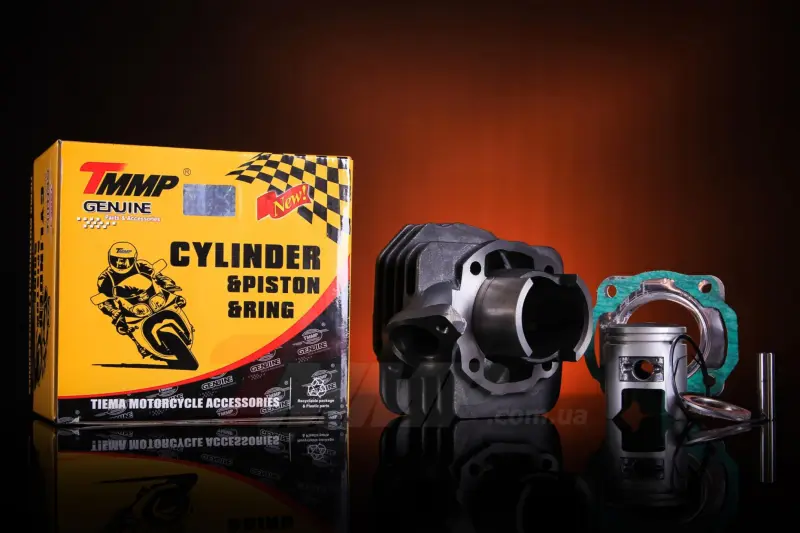

До набору входять циліндр із зовнішніми ребрами, поршень, поршневий палець, кільця, стопорні кільця та прокладки. Такий склад розрахований на комплексний ремонт верхньої частини двигуна. Перед початком робіт вміст варто розкласти й перевірити, щоб не переплутати кільця, фіксатори та прокладки під час складання.

Що перевірити під час добору

• Модель і тип двигуна. Комплект розрахований на двотактні Suzuki Lets 50; його не можна добирати лише за робочим об’ємом скутера, адже в сімействі Lets трапляються різні конструкції двигунів.
• Діаметр поршня. Для цієї ЦПГ зазначено розмір 41 мм. Його потрібно зіставити з параметрами встановленої циліндро-поршневої частини.
• Діаметр пальця. Використовується палець 10 мм. Цей розмір має відповідати шатуну та попередньому поршню.
• Посадкові місця. До монтажу порівнюють розташування шпильок, форму основи циліндра, канали й контури прокладок зі знятими деталями.
• Виконання скутера. Якщо модифікація Suzuki Lets невідома, спочатку ідентифікують двигун: самої назви моделі недостатньо для безпомилкового вибору.

Коли потрібна заміна ЦПГ

Підставою для ремонту є виміряне зношення циліндра, глибокі задири, пошкодження поршня або кілець, зниження компресії та наслідки перегрівання. Схожі ознаки можуть виникати й через інші несправності, тому рішення про заміну приймають після розбирання, огляду та вимірювань. Якщо циліндр зберіг допустиму геометрію, інколи достатньо локального ремонту; у разі пошкодження його поверхні доцільно замінити комплектом спряжені деталі.

Підготовка та встановлення

Монтаж виконують на очищеному двигуні, не допускаючи потрапляння абразиву й залишків старих прокладок усередину картера. Посадкові площини очищають обережно, без подряпин і перекосів. Перед складанням перевіряють вільний рух кілець у канавках, правильне положення їхніх замків, орієнтацію поршня та надійну фіксацію пальця стопорними кільцями.

Циліндр установлюють без ударного навантаження на поршень і кільця. Кріплення затягують рівномірно в послідовності, передбаченій виробником двигуна. Одночасно оцінюють стан підшипника верхньої головки шатуна, самого шатуна, кріплення та прилеглих деталей: помітний люфт або пошкодження не можна компенсувати встановленням нової ЦПГ.

Після складання потрібно переконатися у вільному ході механізму, герметичності з’єднань і правильній роботі системи мащення двотактного двигуна. Перші запуски виконують із контролем сторонніх звуків, температури та стабільності роботи. Точний добір за розмірами 41/10 мм і акуратний монтаж допомагають відновити компресію без невідповідності поршня, пальця та циліндра.
