ЦПГ STAGE-9 для Suzuki Lets 1/2/3 50, Ø41 мм, палець 10 мм

ЦПГ STAGE-9 для Suzuki Lets 50

Циліндро-поршнева група призначена для ремонту двигуна скутерів Suzuki Lets 1, Lets 2 і Lets 3, а також сумісних виконань ZZ Inch Up Sport. Основні параметри комплекту — діаметр циліндра 41 мм і поршневий палець діаметром 10 мм. ЦПГ встановлюють під час відновлення циліндра, поршня та деталей їх сполучення, коли зношення верхньої частини двигуна вже неможливо усунути заміною лише кілець.

Призначення та конструкція

Під час роботи двигуна поршень рухається всередині циліндра, стискає паливоповітряну суміш і передає зусилля через палець на шатун. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, тому стан поверхонь, канавок і кілець безпосередньо пов’язаний із компресією, запуском та стабільною роботою мотора. Циліндр має зовнішні ребра, розраховані на відведення тепла повітряним потоком системи охолодження скутера.

Заміна ЦПГ доречна за наявності задирів на циліндрі або поршні, зношення поршневих канавок, пошкодження кілець і падіння компресії. Підставою для розбирання та діагностики також можуть бути ускладнений запуск, помітне зниження тяги або сторонній механічний шум. Ці ознаки не завжди стосуються лише поршневої групи, тому перед ремонтом потрібно оцінити стан колінчастого вала, шатуна, підшипників та інших пов’язаних деталей.

Склад набору

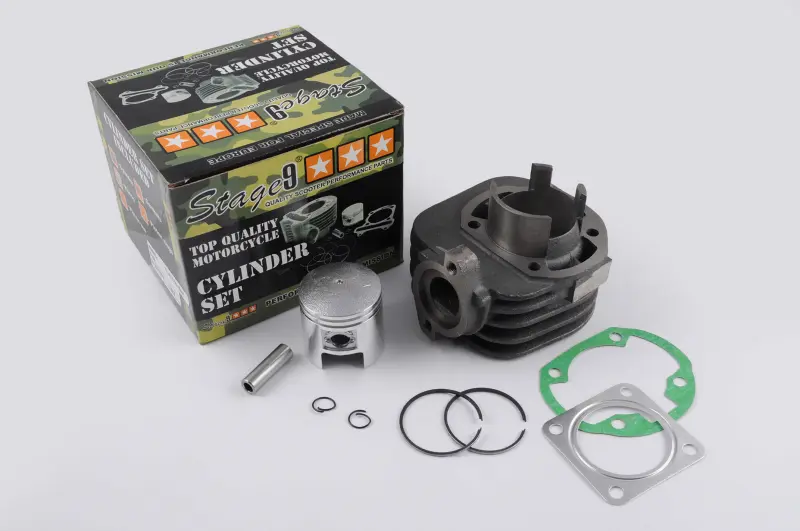

Комплект поєднує основні деталі, потрібні для заміни циліндро-поршневої групи:

• циліндр із зовнішніми охолоджувальними ребрами;
• поршень діаметром 41 мм;
• два поршневі кільця;
• поршневий палець діаметром 10 мм;
• два стопорні кільця пальця;
• прокладка основи циліндра;
• верхня прокладка циліндра.

Такий склад дає змогу міняти взаємопов’язані деталі одним набором і не підбирати поршень, кільця та палець окремо. Перед початком ремонту варто розкласти компоненти й переконатися, що їхня форма та кількість відповідають конкретній конфігурації двигуна.

Як перевірити сумісність

Назва Suzuki Lets охоплює кілька поколінь і модифікацій, тому самої марки скутера для точного вибору недостатньо. Спочатку уточніть модель — Lets 1, Lets 2 або Lets 3 — і тип установленого двигуна. Потім зіставте з демонтованими деталями діаметр циліндра 41 мм і діаметр поршневого пальця 10 мм.

• порівняйте форму основи циліндра та розташування кріпильних отворів;
• перевірте конфігурацію впускного, випускного та продувних каналів;
• зіставте висоту циліндра й посадкову частину гільзи;
• переконайтеся у відповідності поршня, пальця та верхньої головки шатуна;
• порівняйте форму й отвори прокладок із посадковими поверхнями двигуна.

Комплект не слід вибирати лише за робочим діаметром: дві ЦПГ з однаковим розміром поршня можуть відрізнятися геометрією циліндра та кріпленням. Особливо уважно перевіряйте модифікацію, якщо двигун раніше ремонтували або встановлювали деталі іншого виконання.

Встановлення та перший запуск

Монтаж виконують на очищені й перевірені посадкові поверхні. Перед складанням потрібно видалити залишки попередніх прокладок, оглянути шатун і підшипник поршневого пальця, перевірити кільцеві канавки та переконатися, що стопорні кільця повністю зайняли свої місця. Кільця встановлюють без перекосу, дотримуючись розташування їхніх замків відносно фіксувальних штифтів поршня. Робочі поверхні під час складання змащують засобом, передбаченим для двигуна скутера.
