ЦПГ GINTANA для Suzuki LETS 50, Ø41 мм, палець 10 мм

ЦПГ GINTANA для Suzuki LETS 50

Комплект призначений для ремонту циліндро-поршневої групи двигуна скутера Suzuki LETS 50. Основні параметри добору — діаметр поршня 41 мм і палець 10 мм. Така деталь потрібна в разі зношення циліндра, поршня або кілець, коли двигун втрачає компресію, гірше запускається, нестабільно працює чи помітно слабше тягне під навантаженням. Заміна групи дає змогу відновити герметичність камери згоряння за умови справності інших деталей двигуна та правильного монтажу.

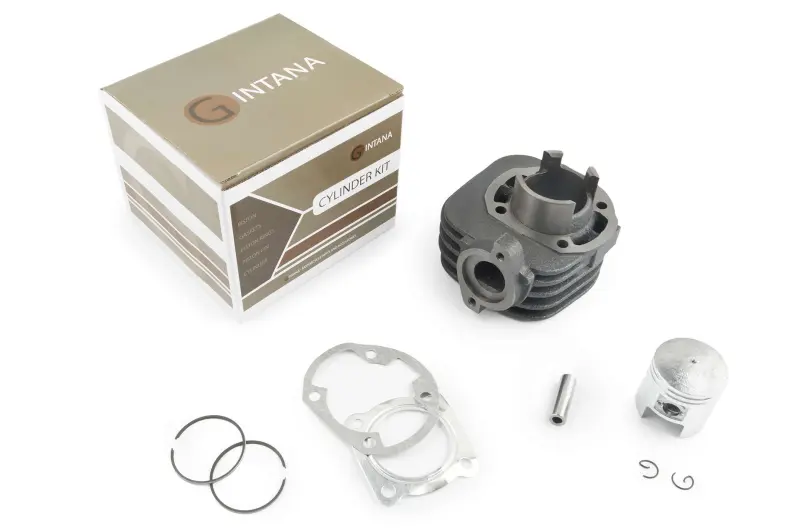

До комплекту входять циліндр із зовнішніми охолоджувальними ребрами, поршень, два поршневі кільця, поршневий палець, два стопорні кільця та набір прокладок. Підібрані між собою основні деталі зручні для комплексного ремонту: майстрові не потрібно окремо шукати поршень і кільця відповідного діаметра. Прокладки використовують під час складання з’єднань циліндра, проте перед монтажем потрібно зіставити їхню форму й розташування отворів із розібраним двигуном.

Що перевірити під час добору

• Модель скутера: комплект заявлений для Suzuki LETS 50; одного збігу марки недостатньо, адже різні покоління та модифікації можуть мати відмінності.
• Діаметр поршня: 41 мм. Параметр має відповідати встановленій конфігурації двигуна, а не лише позначенню об’єму скутера.
• Діаметр пальця: 10 мм. Перед замовленням варто виміряти старий палець і перевірити його сполучення з верхньою головкою шатуна.
• Геометрія циліндра: порівняйте посадкову основу, відстань між кріпильними отворами, форму каналів, розташування випускного вікна та приєднувальних поверхонь.
• Поршень і прокладки: зіставте висоту поршня, положення пальця, форму днища, кількість і розташування кілець, а також контури прокладок зі знятими деталями.

Позначення Ø41 і p-10 описують два важливі розміри, але не замінюють повного порівняння. Особливо уважно добирають ЦПГ, якщо двигун раніше ремонтували, розточували або оснащували деталями іншої модифікації. У такому разі фактична конфігурація може відрізнятися від стандартної для зазначеної моделі. Старі деталі доцільно зберігати до завершення монтажу: за ними зручно зіставити посадкові місця, орієнтацію поршня та взаємне положення каналів.

Коли потрібна заміна

Підставою для розбирання та перевірки ЦПГ є задирки на робочій поверхні, пошкодження днища поршня, зношення канавок і кілець, зниження компресії, ускладнений запуск або сторонній стукіт у зоні циліндра. Подібні симптоми можуть виникати й з інших причин, тому перед установленням нового комплекту перевіряють стан колінчастого вала, шатуна, підшипників, ущільнень, систем подавання пального та випуску. Якщо не усунути причину перегрівання, недостатнього змащування чи потрапляння сторонніх частинок, нові деталі також можуть швидко пошкодитися.

Рекомендації щодо встановлення

Монтаж виконують на чистому двигуні, не допускаючи потрапляння бруду й абразивних частинок усередину картера. Сполучні поверхні очищують від залишків попередніх прокладок без пошкодження площин. Кільця встановлюють у призначені канавки без надмірного розтягування, а стопорні кільця пальця повністю розміщують у посадкових пазах. Поршень орієнтують відповідно до конструкції розібраного двигуна та розташування вікон циліндра. Перед остаточним затягуванням перевіряють правильність установлення прокладок, вільний рух поршня та відсутність механічного контакту.

Кріплення затягують рівномірно з моментом, передбаченим технічною документацією Suzuki для конкретної модифікації. Після складання контролюють герметичність з’єднань і роботу систем, пов’язаних зі змащуванням та охолодженням циліндра. Під час перших поїздок двигун не слід одразу піддавати тривалому максимальному навантаженню: потрібно стежити за запуском, температурним режимом, сторонніми звуками та стабільністю роботи. Точний добір за моделлю, розміром 41 мм, пальцем 10 мм і приєднувальною геометрією допомагає уникнути повторного розбирання та отримати очікуваний результат ремонту.
