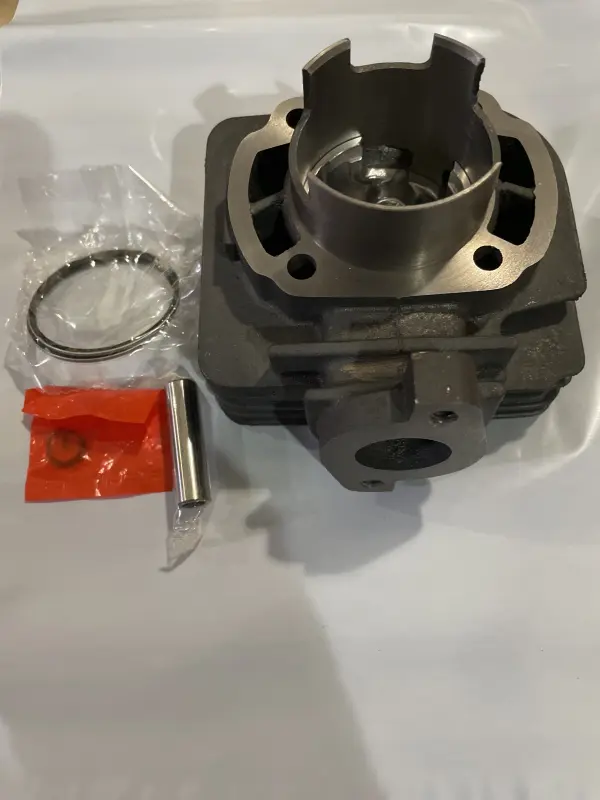

ЦПГ SUNY для Suzuki Address AD 72, Ø47 мм, палець 10 мм

Циліндро-поршнева група SUNY для Suzuki Address AD 72

Комплект призначений для ремонту двотактного двигуна скутера Suzuki Address AD 72. Його основні параметри — діаметр циліндра 47 мм і поршневий палець діаметром 10 мм. ЦПГ встановлюють у разі критичного зношення циліндра та поршня, появи задирів, зниження компресії або пошкодження деталей, коли звичайна заміна кілець уже не усуває несправність. Комплектний формат дає змогу одночасно оновити сполучені компоненти циліндро-поршневої групи та не поєднувати нову деталь із нерівномірно зношеною парою.

Призначення та конструкція

Циліндр спрямовує рух поршня та разом із кільцями бере участь в ущільненні камери згоряння. Поршень сприймає тиск газів і через палець передає зусилля на шатун. Від стану цих деталей залежать компресія, упевнений запуск і стабільна робота двигуна під навантаженням. До набору входять циліндр, поршень, поршневі кільця та палець. Перед складанням варто перевірити наявність усіх кріпильних і ущільнювальних деталей, потрібних саме для модифікації двигуна, що ремонтується.

Циліндр має характерні вікна двотактної системи газообміну та зовнішні ребра повітряного охолодження. Під час установлення необхідно зберегти правильне суміщення вікон циліндра з каналами двигуна: зміщення, забруднення або залишки старої прокладки на посадковій площині можуть заважати правильному складанню. Ребристу поверхню після монтажу слід залишати чистою, щоб повітря безперешкодно проходило між ребрами.

Що звірити під час вибору

• Модель техніки: підтверджене застосування — скутери сімейства Suzuki Address із конфігурацією AD 72.
• Діаметр: номінальний розмір циліндра становить 47 мм. Його потрібно зіставити зі встановленою поршневою групою, а не добирати деталь лише за заявленим об'ємом двигуна.
• Поршневий палець: діаметр 10 мм має відповідати шатуну та поршню, що замінюється.
• Конфігурація циліндра: порівняйте розташування кріпильних отворів, вікон, посадкових площин і зовнішніх виступів зі знятою деталлю.
• Модифікація двигуна: у техніці одного сімейства можуть застосовуватися різні виконання, тому до монтажу потрібно перевірити фактичну конструкцію мотора.

Позначення AD 72 допомагає визначити призначення комплекту, але для остаточного вибору мають одночасно збігатися всі основні ознаки: Suzuki Address, діаметр 47 мм, палець 10 мм і геометрія циліндра. Якщо стару деталь уже розточували або раніше встановлювали ремонтний поршень, одного вимірювання зношеної поверхні недостатньо — потрібно встановити початкову конфігурацію двигуна та оцінити стан сполучених деталей.

Підготовка до встановлення

До складання циліндр, поршень і кільця оглядають на наявність пошкоджень, що виникли до монтажу. Посадкові поверхні двигуна очищають від залишків попереднього ущільнення, не допускаючи подряпин і перекосів. Одночасно перевіряють шатун, голчастий підшипник поршневого пальця, колінчастий вал і стан кріплення: встановлення нової ЦПГ не усуває люфт або дефекти розташованих поруч деталей.

• Кільця встановлюють у відповідні канавки без надмірного розтягування та перевіряють, чи вільно вони розміщуються на своїх місцях.
• Поршень орієнтують відповідно до конструкції двигуна й розташування вікон циліндра.
• Палець і точки тертя змащують придатною для цього двигуна оливою до першого запуску.
• Кріплення затягують рівномірно, дотримуючись послідовності та моменту із сервісних даних конкретної модифікації Suzuki Address.

Після складання слід вручну перевірити вільне переміщення механізму, переконатися у відсутності заїдань і лише потім запускати двигун. ЦПГ SUNY Ø47 мм із пальцем 10 мм підходить для планового відновлення Suzuki Address AD 72, коли розміри й конфігурація знятого циліндра підтверджують відповідність цього комплекту.
