ЦПГ Suzuki AD 72 Ø47 мм, палець 10 мм (TM)

Циліндро-поршнева група Suzuki AD 72 Ø47 мм

ЦПГ призначена для ремонту двигуна скутера Suzuki Address AD 72. Її основні параметри — діаметр циліндра 47 мм і поршневий палець діаметром 10 мм. Ці розміри визначають посадку поршня в циліндрі та з’єднання поршня із шатуном, тому їх потрібно звірити до початку ремонту. Деталь підходить для випадку, коли необхідно замінити зношену поршневу групу, відновити компресію та повернути двигуну нормальні умови для запуску й роботи під навантаженням.

У циліндрі поршень здійснює зворотно-поступальний рух, а поршневі кільця ущільнюють простір між ним і стінкою циліндра. Стан цих деталей безпосередньо пов’язаний із компресією, стабільністю запуску та характером роботи двигуна. Зношена поверхня циліндра, задири, пошкодження поршня або втрата пружності кілець можуть супроводжуватися зниженням тяги, стороннім шумом і нестабільною роботою. Встановлення узгоджених між собою деталей ЦПГ дає змогу виконати ремонт без окремого підбору циліндра, поршня та кілець.

Конструкція та основні параметри

• Призначення: ремонт циліндро-поршневої групи двигуна скутера.
• Модель: Suzuki Address AD 72.
• Діаметр: 47 мм.
• Діаметр поршневого пальця: 10 мм.

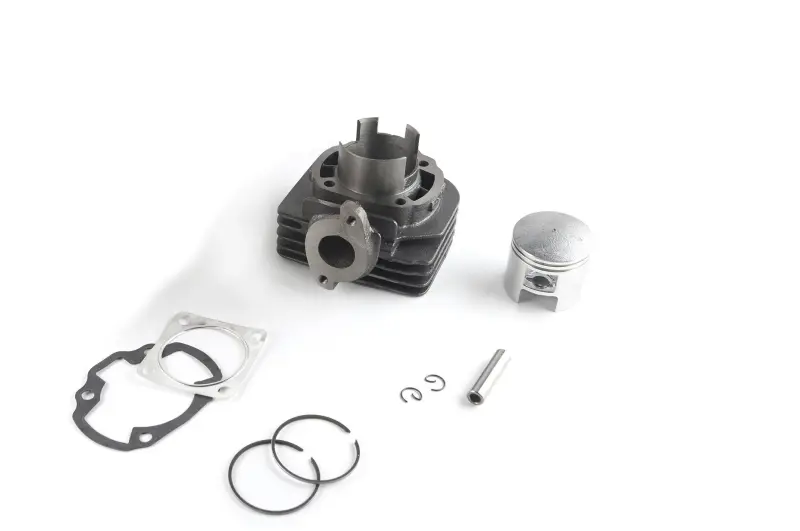

• Основні деталі: циліндр із зовнішніми ребрами, поршень, два поршневі кільця, палець і стопорні кільця.
• Ущільнення з’єднань: передбачені прокладки для сполучених поверхонь циліндра.

Зовнішні ребра циліндра збільшують площу теплообміну під час роботи двигуна. Поршневі кільця встановлюються у відповідні канавки поршня, палець з’єднує поршень із верхньою головкою шатуна, а стопорні кільця фіксують палець від осьового зміщення. Усі ці компоненти мають бути встановлені в правильному положенні: помилка під час монтажу кільця або стопора здатна пошкодити поверхню циліндра вже після запуску.

Як перевірити сумісність

Позначення Suzuki AD 72, Ø47 і p-10 потрібно розглядати разом. Збігу лише марки скутера недостатньо: у близьких моделей і ремонтних конфігурацій можуть відрізнятися діаметр циліндра, розмір пальця, форма каналів, розташування кріплень і сполучені поверхні. Перед вибором порівняйте старий циліндр і поршень, виміряйте діаметр поршня та пальця, перевірте конфігурацію впускного й випускного вікон, посадку на картер, розташування шпильок і форму прокладок. Якщо двигун раніше розточували або оснащували іншою поршневою групою, орієнтуйтеся на фактично встановлені розміри, а не лише на позначення скутера.

Підготовка до встановлення

До складання необхідно оцінити стан шатуна, верхньої головки шатуна, підшипника або сепаратора, шпильок і сполучених площин. На них не повинно залишатися фрагментів старих прокладок, забруднень і пошкоджень, що заважають щільній посадці. Кільця встановлюють без перекосу, з урахуванням розташування замків у канавках поршня. Палець має входити без ударного навантаження, а стопори — повністю займати свої посадкові канавки. Циліндр надягають обережно, не пошкоджуючи крайками вікон поршневі кільця.

Після складання перевірте вільний рух механізму вручну та відсутність заїдань. Кріплення затягують рівномірно, у послідовності та із зусиллям, передбаченими ремонтною документацією для конкретного двигуна. Також потрібно перевірити герметичність з’єднань і правильність приєднання деталей, знятих під час розбирання. Нова ЦПГ не усуває несправності змащування, подавання пального або підсмоктування повітря, тому причини попереднього пошкодження циліндра й поршня потрібно визначити до першого запуску. Такий підхід допомагає уникнути повторного зношення та отримати передбачуваний результат ремонту.
