ЦПГ Suzuki AD 65, Ø44 мм, палець 10 мм

Циліндро-поршнева група Suzuki AD 65

Комплект призначений для ремонту верхньої частини двотактного двигуна скутера Suzuki у конфігурації AD 65. Діаметр циліндра та поршня становить 44 мм, діаметр поршневого пальця — 10 мм. Таке поєднання параметрів застосовується у 65-кубовій версії для моделей сімейства Suzuki Address і Sepia. ЦПГ підійде у разі зношення попереднього циліндра та поршня, пошкодження поверхні циліндра або відновлення двигуна після зниження компресії.

Під час роботи двигуна поршень рухається всередині циліндра, стискає паливоповітряну суміш і передає зусилля через палець та шатун на колінчастий вал. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, тому стан цих деталей безпосередньо пов’язаний із компресією, запуском і стабільною роботою мотора. Новий комплект дає змогу замінити основні сполучені деталі разом, не залишаючи зношений поршень у новому циліндрі або навпаки.

Конструкція та основні параметри

• Робочий об’єм конфігурації: 65 см³.
• Діаметр циліндра та поршня: 44 мм.
• Діаметр поршневого пальця: 10 мм.
• Тип двигуна: двотактний.
• Призначення: скутери сімейства Suzuki AD, зокрема поширені виконання Address і Sepia з відповідною 65-кубовою конфігурацією.

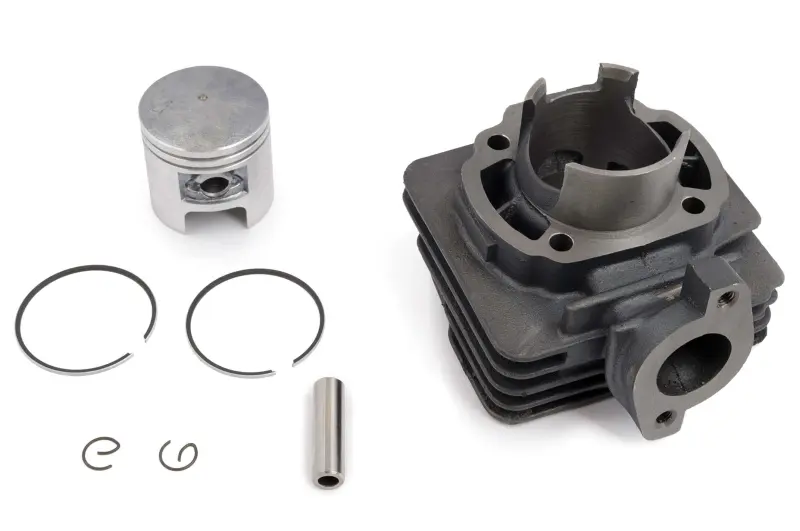

• Основні деталі набору: циліндр з охолоджувальними ребрами, поршень, два поршневі кільця, палець і два стопорні кільця пальця.

Циліндр має розвинене зовнішнє оребрення, яке збільшує площу відведення тепла за повітряного охолодження. У його стінках виконані вікна, необхідні для газообміну двотактного двигуна, а збоку розташований випускний фланець. Поршень установлюється з двома компресійними кільцями та з’єднується із шатуном пальцем діаметром 10 мм. Стопорні кільця утримують палець від поздовжнього зміщення.

Як перевірити сумісність

Позначення Suzuki AD 65 і Ø44 не варто розглядати окремо від фактичної конфігурації двигуна. Перед замовленням потрібно перевірити модель скутера та двигуна, діаметр попереднього поршня, розмір пальця, розташування кріпильних отворів, форму основи циліндра й випускного фланця. Особливо важливий палець 10 мм: поршень з іншим отвором неможливо правильно з’єднати зі встановленим шатуном. Якщо двигун раніше ремонтували або переобладнували, орієнтуватися лише на назву скутера не слід.

Також порівняйте висоту циліндра, розташування вікон і посадкові поверхні зі знятою деталлю. Для Suzuki Address, Sepia, Hi-Up, Mollet і ZZ трапляються різні варіанти ЦПГ, тому згадка моделі в переліку застосування ще не замінює перевірку геометрії. Цей комплект обирають саме під поєднання 65 см³, діаметра 44 мм і пальця 10 мм.

Рекомендації зі встановлення

До складання необхідно очистити картер від забруднень і залишків попередніх прокладок, перевірити шатун, голчастий підшипник, стан колінчастого вала та герметичність двигуна. Проміжок між поршнем і циліндром, зазори в замках кілець та напрямок установлення поршня контролюють до остаточного складання відповідно до вимог ремонтованого двигуна. Замки кілець мають розташовуватися біля передбачених фіксаторів у канавках поршня, а стопорні кільця пальця — повністю ввійти у свої посадкові канавки.

Прокладки та підшипник слід підбирати окремо з урахуванням конкретної комплектації та стану розібраного двигуна. Після монтажу перевіряють вільний рух поршня без заїдань, правильне приєднання впуску й випуску та відсутність витоків. Кваліфіковане встановлення особливо важливе після задирів, перегрівання або руйнування кільця: перед складанням потрібно усунути причину попереднього пошкодження, щоб нова ЦПГ працювала у справному двигуні.
