ЦПГ TMMP для Suzuki AD 65, Ø44 мм, палець 10 мм

Циліндро-поршнева група TMMP для Suzuki AD 65

Комплект призначений для ремонту циліндро-поршневої частини двигуна скутера Suzuki AD 65. Його основні монтажні параметри — діаметр циліндра й поршня 44 мм та поршневий палець діаметром 10 мм. ЦПГ бере участь у формуванні камери згоряння, стисканні паливоповітряної суміші та перетворенні тиску газів на рух колінчастого вала. Від стану циліндра, поршня й кілець безпосередньо залежать компресія, упевнений запуск і стабільна робота двигуна під навантаженням.

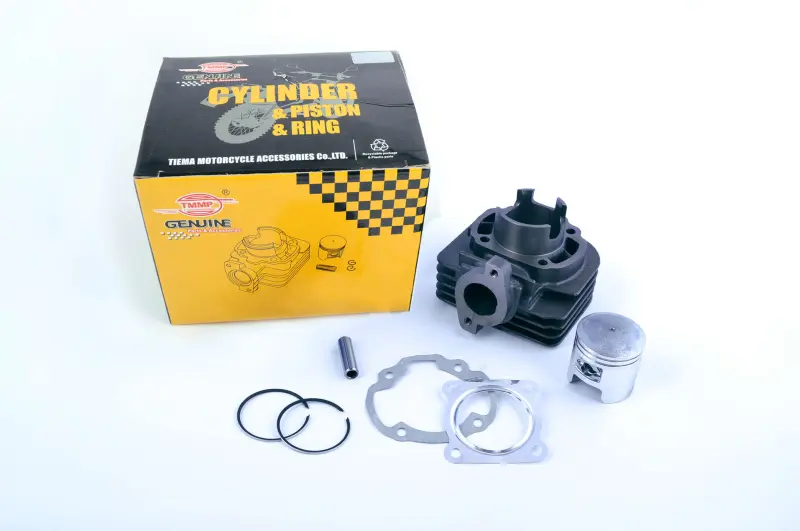

До складу представленого набору входять циліндр із зовнішніми охолоджувальними ребрами, поршень, поршневий палець, два поршневі кільця, стопорні кільця та дві прокладки. Така конфігурація дає змогу одночасно замінити сполучені деталі, якщо попередній циліндр має задири, поршень пошкоджений або зношений, а кільця вже не підтримують потрібну герметичність. Комплект також застосовують після несправності, що супроводжувалася падінням компресії, стороннім механічним шумом, ускладненим запуском або помітним погіршенням тяги.

Що перевірити під час добору

Позначення Suzuki AD 65, Ø44 і p-10 потрібно враховувати разом: одного збігу за моделлю скутера недостатньо. Перед монтажем комплект слід зіставити зі знятими деталями та конструкцією конкретного двигуна.

• Діаметр: потрібний розмір циліндра й поршня має становити 44 мм.
• Поршневий палець: посадка розрахована на палець діаметром 10 мм; цей розмір повинен відповідати верхній головці шатуна.
• Кріплення циліндра: розташування шпильок, форма основи та висота циліндра мають збігатися з попередньою деталлю.
• Вікна й канали: їхню кількість, обриси та положення звіряють із циліндром, який був установлений на двигуні.
• Поршень: порівнюють форму днища, спідниці, вікон, розташування канавок і стопорів поршневих кілець.
• Прокладки: контури, отвори під шпильки та проходи каналів повинні точно відповідати поверхням з'єднання.

Якщо двигун раніше розточували, змінювали картер, колінчастий вал, шатун або встановлювали нестандартну поршневу, орієнтуватися лише на назву моделі не можна. У такому разі розміри та геометрію перевіряють безпосередньо за двигуном і демонтованим комплектом.

Монтаж і перший запуск

Перед складанням очищають посадкові поверхні картера та головки, прибирають залишки старих прокладок і перевіряють стан шатуна, голчастого підшипника, шпильок та різьби. Циліндр і поршень оглядають на відсутність пошкоджень, після чого контролюють монтажні проміжки за посібником для конкретного двигуна. Поршневі кільця встановлюють у відповідні канавки без перекручування, суміщаючи їхні замки зі стопорами. Поршень необхідно зорієнтувати відповідно до конструкції двигуна, а стопорні кільця пальця повністю посадити в канавки.

• Під час складання поверхні тертя змащують моторною оливою, передбаченою для двигуна.
• Кільця стискають обережно, не створюючи бічного навантаження на їхні крайки.
• Нові прокладки встановлюють на чисті й рівні привалювальні поверхні.
• Кріплення головки затягують рівномірно, у визначеній послідовності та з моментом із сервісної документації.
• До запуску вручну перевіряють вільне переміщення поршня та відсутність механічного заклинювання.

Після ремонту двигуну потрібен щадний початковий режим без тривалої роботи з максимальним навантаженням. Під час перших поїздок контролюють температуру, стійкість холостого ходу, відсутність стороннього шуму та герметичність з'єднань. Правильний добір за діаметром 44 мм, пальцем 10 мм і геометрією двигуна, а також точне складання допомагають відновити компресію та нормальну роботу Suzuki AD 65.
