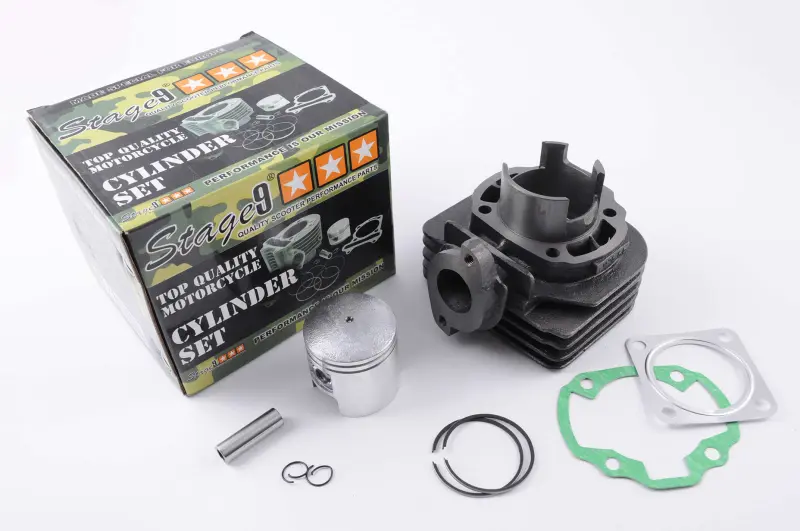

ЦПГ Suzuki AD 65 Ø44 мм, палець 10 мм STAGE-9

Циліндро-поршнева група STAGE-9 для Suzuki AD 65

Комплект призначений для ремонту двигуна скутера Suzuki AD 65 та відповідає конфігурації з циліндром діаметром 44 мм і поршневим пальцем діаметром 10 мм. Таке поєднання параметрів застосовується у версії об'ємом 65 см³. ЦПГ об'єднує деталі, які формують робочий об'єм циліндра, забезпечують рух поршня та ущільнення камери згоряння. Справний стан цієї групи пов'язаний із нормальною компресією, упевненим запуском двигуна та стабільною роботою під навантаженням.

До комплекту входять циліндр із зовнішніми ребрами, поршень, набір поршневих кілець, палець, два стопорні кільця та прокладки. Циліндр утворює робочу поверхню для переміщення поршня, кільця ущільнюють проміжок між деталями, а палець з'єднує поршень із шатуном. Стопорні кільця утримують палець від осьового зміщення. Прокладки встановлюються на сполучених поверхнях під час складання двигуна. Комплектний формат зручний для ремонту з одночасною заміною основних деталей ЦПГ: компоненти підібрані під заявлені діаметри 44 і 10 мм.

Коли потрібна заміна ЦПГ

Перевірка циліндро-поршневої групи потрібна в разі зниження компресії, ускладненого запуску, погіршення тяги, стороннього механічного шуму або після пошкодження поршня та циліндра. Причиною ремонту можуть бути задири робочої поверхні, зношення поршневих кілець і їхніх канавок, пошкодження днища поршня або невідповідність деталей після попереднього втручання. Перед придбанням слід визначити причину несправності: встановлення нової ЦПГ не усуває проблем із мащенням, станом колінчастого вала, шатуна, підшипників або герметичністю двигуна.

Що перевірити під час підбору

• Модель двигуна: комплект розрахований на Suzuki AD 65; у товарних характеристиках сумісну модель також позначено як Suzuki Address.
• Діаметр циліндра та поршня: потрібне значення — 44 мм. Його необхідно зіставити з конфігурацією двигуна, що ремонтується, а не лише з назвою скутера.
• Діаметр поршневого пальця: 10 мм. Палець має відповідати поршню та верхній головці шатуна.
• Посадкові параметри: до встановлення порівнюють розташування шпильок, форму основи циліндра, конфігурацію каналів, випускний фланець і з'єднання з головкою циліндра.
• Стан суміжних деталей: шатун не повинен мати неприпустимого люфту, а посадкові площини та кріплення мають бути придатними для повторного складання.

Підготовка та встановлення

Монтаж ЦПГ виконують на чистому розібраному двигуні. Залишки попередніх прокладок видаляють із посадкових площин без пошкодження поверхонь. До остаточного складання перевіряють фактичний проміжок між поршнем і циліндром, проміжки в замках кілець, вільний рух пальця та надійну посадку стопорних кілець. Кільця встановлюють у призначені для них канавки, а їхні замки розташовують відповідно до конструкції поршня. Положення поршня обирають за вимогами ремонтної документації конкретного двигуна.

Під час встановлення потрібно не пошкодити кільця крайками циліндра та не допустити потрапляння абразиву, старого герметика або металевої стружки всередину двигуна. Кріплення затягують рівномірно з визначеним для двигуна моментом. Після складання перевіряють герметичність з'єднань, подавання мастила, відсутність стороннього шуму та перегрівання. ЦПГ STAGE-9 Ø44 мм із пальцем 10 мм підходить для планового відновлення Suzuki AD 65 за умови точного збігу моделі двигуна, посадкової конфігурації та розмірів демонтованого комплекту.
