ЦПГ Suzuki AD 65, Ø44 мм, палець 10 мм

Циліндро-поршнева група Suzuki AD 65

Комплект призначений для ремонту двигуна скутера Suzuki Address у конфігурації AD 65. Основні параметри для підбору — діаметр циліндра й поршня 44 мм, а також поршневий палець діаметром 10 мм. Таку ЦПГ використовують для відновлення циліндрової частини двигуна після зношення, задирів або пошкодження поршня та кілець. Вона дає змогу замінити взаємопов’язані деталі одним узгодженим набором, не добираючи циліндр, поршень і кільця окремо.

Під час роботи двигуна поршень рухається всередині циліндра, а кільця ущільнюють проміжок між спряженими поверхнями. Від стану цієї пари залежать компресія, упевнений запуск і здатність двигуна розвивати тягу. Поршневий палець з’єднує поршень із шатуном, а стопорні кільця утримують палець від осьового зміщення. За помітного зношення канавок поршня, пошкодження кілець або поверхні циліндра заміна лише однієї деталі не завжди усуває причину несправності, тому комплектна ЦПГ зручна для повноцінного ремонту.

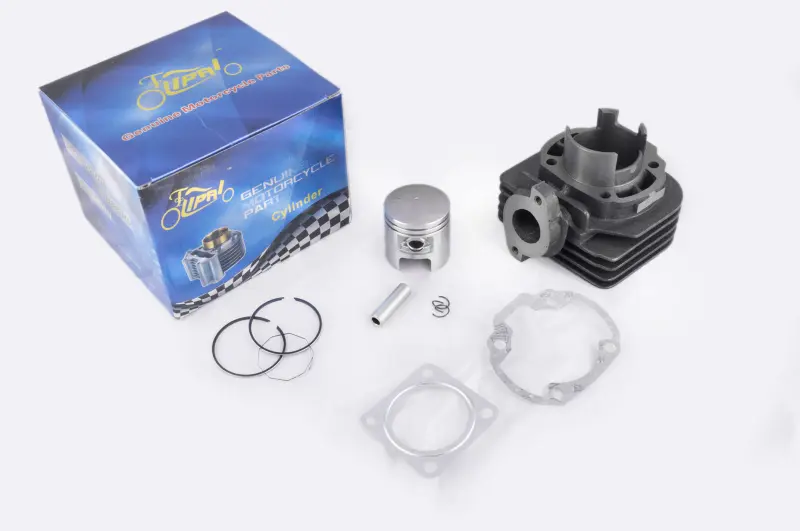

Склад комплекту

• Циліндр із зовнішніми ребрами — утворює робочу поверхню для руху поршня та бере участь у відведенні тепла.
• Поршень діаметром 44 мм — сприймає тиск газів і передає зусилля через палець на шатун.
• Поршневі кільця — встановлюються в канавки поршня та забезпечують ущільнення в циліндрі.
• Палець діаметром 10 мм і стопорні кільця — призначені для з’єднання та фіксації поршня.
• Прокладки циліндрової частини — використовуються під час складання з’єднуваних поверхонь.

Як перевірити сумісність

Позначення Suzuki AD 65 потрібно зіставити з моделлю двигуна встановленого скутера. Перед замовленням порівняйте стару ЦПГ за діаметром поршня, діаметром пальця, розташуванням кріпильних отворів, формою вікон циліндра та контурами посадкових площин. Окремо перевірте конфігурацію головки циліндра й прокладок. Збігу лише робочого об’єму або марки скутера недостатньо: у межах однієї модельної лінійки можуть траплятися різні версії двигуна та деталі з відмінною геометрією.

Розмір Ø44 означає діаметр поршня та відповідного циліндра, а p-10 вказує на палець діаметром 10 мм. Ці два значення належать до ключових контрольних параметрів. Якщо двигун раніше ремонтували або розточували, розміри встановленої деталі варто виміряти, адже фактична конфігурація може відрізнятися від початкової. Також слід оглянути шатун, голчастий підшипник, колінчастий вал і головку: несправність спряжених деталей здатна швидко пошкодити нову поршневу групу.

Рекомендації щодо встановлення

Монтаж потребує чистоти й точної перевірки проміжків. До складання очистьте посадкові поверхні від залишків старих прокладок і забруднень, переконайтеся у вільному русі кілець у канавках та перевірте проміжки в їхніх замках за сервісними даними двигуна. Поршень потрібно зорієнтувати відповідно до конструкції конкретного мотора, а стопорні кільця повністю встановити у передбачені канавки. Потрапляння бруду до картера, перекіс циліндра або неправильне встановлення кільця можуть пошкодити деталі вже під час першого запуску.

Після складання циліндр має переміщуватися по поршню без заклинювання, а колінчастий вал — обертатися плавно. Перед запуском перевірте герметичність з’єднань, стан системи мащення та відсутність сторонніх предметів у впускному й випускному каналах. Початкову експлуатацію виконують за процедурою припрацювання, передбаченою для двигуна Suzuki відповідної модифікації, контролюючи нагрівання, шум і стабільність роботи. Точний підбір та акуратне складання допомагають відновити компресію й нормальну роботу двигуна без передчасного зношення нової ЦПГ.
