ЦПГ Suzuki AD 65 Ø44 мм, палець 10 мм, SEE Taiwan

ЦПГ SEE для Suzuki AD 65

Циліндро-поршнева група призначена для ремонту двигуна скутера Suzuki AD 65 та сумісних версій Suzuki Address із відповідною конфігурацією мотора. Основні параметри для підбору — діаметр циліндра 44 мм і поршневий палець діаметром 10 мм. Комплект підходить для відновлення циліндрової частини двигуна в разі зношення поршня, кілець і внутрішньої поверхні циліндра, а також після пошкоджень, через які знизилася компресія або мотор почав працювати нестабільно.

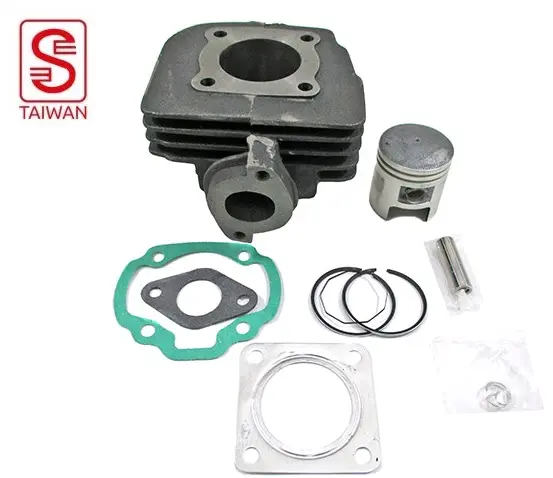

До складу входять циліндр із зовнішніми ребрами охолодження, поршень, поршневі кільця, палець, стопорні кільця та потрібні прокладки. Такий набір дає змогу одночасно замінити пов’язані між собою деталі, не підбираючи кільця й палець окремо. Циліндр має бічний випускний фланець і конфігурацію каналів, характерну для двотактного двигуна Suzuki AD. Поршень разом із кільцями ущільнює простір у циліндрі, сприймає тиск газів і передає зусилля через палець на шатун.

Коли потрібна заміна ЦПГ

Підставою для перевірки циліндрової частини можуть бути погіршення запуску, зниження тяги, нестабільна робота, сторонній шум, падіння компресії або пошкодження поршня й циліндра після перегрівання. Задири на поверхні циліндра, зношені канавки поршня, пошкоджені кільця чи втрата ними пружності перешкоджають нормальному ущільненню камери. Установлення узгодженого комплекту допомагає відновити правильну взаємодію деталей за умови справності колінчастого вала, шатуна, підшипників, системи мащення та інших суміжних компонентів двигуна.

Що перевірити під час підбору

• Модель двигуна: комплект розрахований на конфігурацію Suzuki AD 65; самого збігу марки скутера недостатньо, адже різні версії Suzuki можуть мати інші циліндри та кріплення.
• Діаметр: потрібний розмір циліндра й поршня становить 44 мм.
• Поршневий палець: діаметр має становити 10 мм і відповідати верхній головці шатуна.
• Посадкові точки: перед монтажем потрібно зіставити розташування шпильок, форму основи циліндра, випускний фланець і конфігурацію каналів зі знятою деталлю.
• Прокладки: їхні контури й отвори мають збігатися з поверхнями двигуна, що з’єднуються.

Позначення AD 65 зазвичай пов’язане з циліндром збільшеного діаметра для відповідної версії двигуна, тому не варто обирати цей комплект лише за зовнішньою подібністю до стандартної ЦПГ AD50. Вирішальними є фактичний діаметр, палець 10 мм, форма циліндра та посадкова геометрія. Якщо двигун раніше ремонтували або доопрацьовували, розміри демонтованих деталей потрібно виміряти до складання.

Рекомендації зі встановлення

Перед монтажем посадкові поверхні очищають від залишків старих прокладок і перевіряють стан шпильок, шатуна та голчастого підшипника поршневого пальця. Кільця встановлюють з урахуванням фіксувальних штифтів у поршневих канавках, а стопорні кільця повністю розміщують у призначених для них пазах. Поршень орієнтують відповідно до його конструктивних покажчиків і схеми конкретного двигуна. Циліндр насувають без перекосу, не створюючи ударного навантаження на кільця.

Після складання потрібно переконатися у вільному переміщенні поршня, герметичності з’єднань і справному подаванні мастила. Режим першого запуску та подальшого припрацювання обирають за настановами для двигуна: контролюють температуру й характер роботи, уникаючи тривалого високого навантаження. Правильний підбір за моделлю, діаметром 44 мм, пальцем 10 мм і посадковими розмірами дає змогу використовувати ЦПГ SEE як повний комплект для ремонту Suzuki AD 65.
