ЦПГ Suzuki AD 50, Ø41 мм, палець 10 мм

Циліндро-поршнева група Suzuki AD 50, Ø41 мм

Комплект призначений для ремонту циліндро-поршневої частини двотактного двигуна скутера Suzuki AD 50. У ЦПГ поршень рухається всередині циліндра, стискає паливоповітряну суміш і передає зусилля через поршневий палець та шатун на колінчастий вал. Стан цих деталей безпосередньо пов’язаний із компресією, упевненим запуском двигуна та його здатністю створювати тягу під навантаженням.

Головні параметри для підбору — діаметр циліндра й поршня 41 мм, а також поршневий палець діаметром 10 мм. Ці значення потрібно перевіряти разом: самого збігу назви моделі недостатньо, якщо двигун раніше ремонтували, розточували або оснащували деталями іншої модифікації. Перед замовленням порівняйте розміри старого поршня та пальця, конфігурацію циліндра, розташування вікон, форму посадкових поверхонь і точки кріплення. Така перевірка особливо потрібна для скутерів, які вже проходили ремонт двигуна й могли отримати нестандартне поєднання деталей.

Склад і призначення деталей

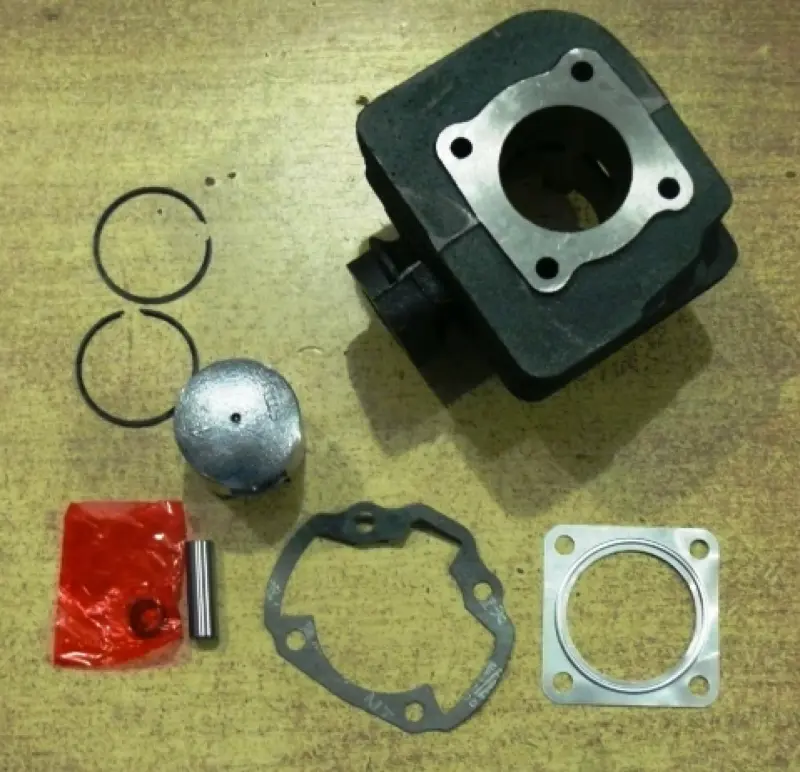

До комплекту входять циліндр, поршень, два поршневі кільця, поршневий палець, стопорні кільця та прокладки циліндра. Набір розрахований на спільну заміну основних деталей, що працюють у зоні циліндра. Завдяки цьому не доводиться окремо добирати поршень, кільця та палець, які мають відповідати один одному за розміром і конструкцією.

• Циліндр і поршень Ø41 мм утворюють узгоджену пару для відновлення правильного руху поршня та ущільнення камери.
• Два поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, допомагаючи зберігати компресію під час роботи двигуна.
• Палець Ø10 мм і стопорні кільця забезпечують з’єднання поршня із шатуном та фіксують палець від осьового зміщення.
• Прокладки застосовуються під час складання циліндра з прилеглими деталями двигуна замість розібраних ущільнень.

Коли потрібна заміна ЦПГ

Перевірка циліндро-поршневої частини потрібна в разі зниження компресії, ускладненого запуску, помітної втрати тяги, механічного шуму або після пошкодження поршня й кілець. Підставою для заміни комплекту також є задири на внутрішній поверхні циліндра, пошкодження днища поршня, зношення канавок чи поломка кільця. Остаточне рішення приймають після розбирання та вимірювання деталей, адже подібні симптоми можуть виникати й через несправності інших систем двигуна.

Що перевірити перед установленням

До складання потрібно переконатися, що діаметр 41 мм і палець 10 мм відповідають двигуну Suzuki AD 50, який ремонтується. Додатково порівнюють кріпильні отвори, контури прокладок, висоту й форму циліндра, розташування впускних, випускних та продувних вікон. Поршень має належним чином з’єднуватися із шатуном через палець відповідного діаметра, а стопорні кільця — надійно займати свої канавки.

Монтаж виконують на чисті посадкові поверхні з правильною орієнтацією поршня та кілець відносно вікон циліндра. Перед остаточним складанням перевіряють стан шатуна, підшипника верхньої головки, колінчастого вала та кріплення: установлення нової ЦПГ не усуває зношення сполучених деталей. Після складання двигун має обертатися без заїдань і стороннього контакту. Комплект підходить для ремонту штатної циліндро-поршневої частини Suzuki AD 50 за умови повного збігу розмірів і конфігурації демонтованих деталей.
