ЦПГ Suzuki AD 50, 41 мм, палець 10 мм

Циліндро-поршнева група для Suzuki AD 50

ЦПГ призначена для ремонту двотактного двигуна з повітряним охолодженням, установленого на скутері Suzuki AD 50. Комплект поєднує циліндр діаметром 41 мм і узгоджені з ним поршневі деталі. Такий набір зручний для відновлення верхньої частини двигуна після зношення, пошкодження поверхні циліндра або поршня, залягання кілець і зниження компресії.

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через палець на шатун. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра. Стан цих деталей безпосередньо пов’язаний із компресією, стабільністю запуску та здатністю двигуна розвивати тягу. Встановлення узгодженого набору дає змогу одночасно замінити взаємопов’язані деталі, не добираючи поршень і кільця до циліндра окремо.

Склад і основні параметри

• Призначення: ремонт циліндро-поршневої частини двигуна Suzuki AD 50.
• Тип двигуна: двотактний, із повітряним охолодженням.
• Діаметр циліндра та поршня: 41 мм.
• Діаметр поршневого пальця: 10 мм.

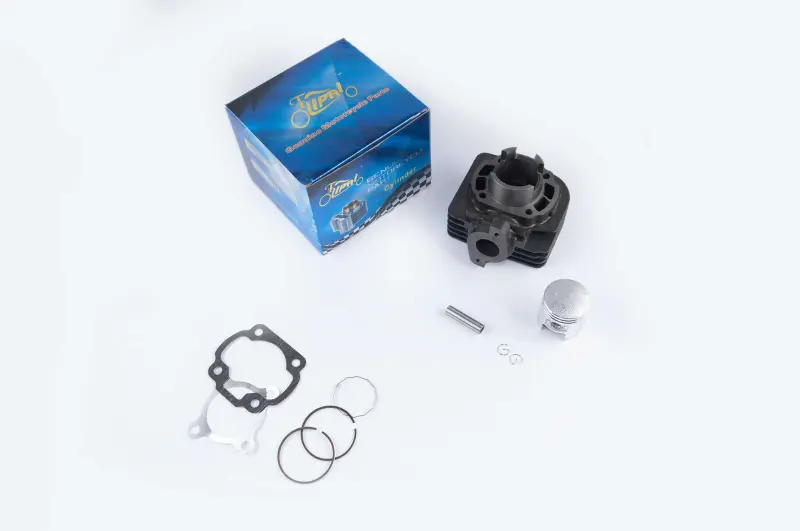

• До набору входять: циліндр, поршень, поршневі кільця, палець, стопорні кільця та ущільнювальні прокладки.

Коли потрібна заміна ЦПГ

Перевірка циліндро-поршневої частини потрібна за зниження компресії, ускладненого запуску, відчутної втрати тяги або появи стороннього механічного шуму. Підставою для встановлення нового комплекту також є задири на циліндрі й поршні, пошкодження днища поршня, зношення канавок або наслідки руйнування кільця. Остаточне рішення приймають після розбирання та оцінювання стану деталей, оскільки подібні ознаки можуть бути пов’язані й з іншими системами двигуна.

Як перевірити сумісність

Під час добору недостатньо враховувати лише робочий об’єм скутера. Потрібно підтвердити модель двигуна, діаметр циліндра 41 мм, палець 10 мм, двотактну схему та повітряне охолодження. Додатково старий циліндр порівнюють за розташуванням кріпильних отворів, формою основи, випускним фланцем і конфігурацією каналів. Поршень зіставляють за діаметром, висотою, положенням пальця та будовою канавок для кілець. Такі перевірки особливо важливі, якщо двигун уже ремонтували або на скутері встановлений мотор іншої модифікації.

Рекомендації зі встановлення

Перед складанням очищають посадкові поверхні та перевіряють стан шатуна, підшипника верхньої головки, колінчастого вала й кріплення. Залишки старих прокладок не повинні перешкоджати рівномірній посадці циліндра. Кільця встановлюють без перекосу відповідно до конструкції поршневих канавок, а стопорні кільця пальця повністю розміщують у передбачених пазах. Поршень потрібно правильно зорієнтувати відносно циліндра та випускного вікна.

Після складання перевіряють вільне переміщення поршня без заїдань, герметичність з’єднань і справність системи змащування двотактного двигуна. Режим першого запуску та припрацювання обирають відповідно до вимог конкретного мотора. ЦПГ із діаметром 41 мм і пальцем 10 мм підходить для відновлення штатної конфігурації Suzuki AD 50 за умови повного збігу встановлювальних параметрів.
