ЦПГ Suzuki AD 50 Ø41 мм, палець 10 мм FRM

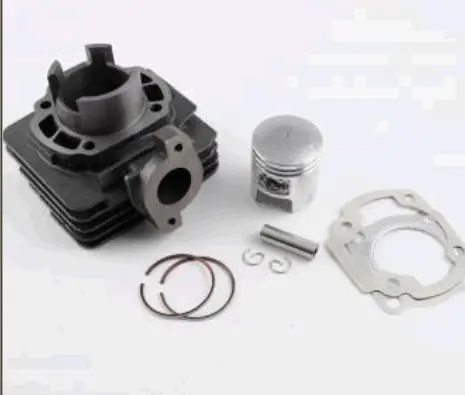

Циліндро-поршнева група FRM для Suzuki AD 50

Комплект призначений для ремонту верхньої частини двотактного двигуна скутера Suzuki AD 50. Він поєднує циліндр, поршень і потрібні для їх монтажу деталі з узгодженими основними розмірами: діаметр поршня та циліндра становить 41 мм, діаметр поршневого пальця — 10 мм. Така ЦПГ застосовується для відновлення двигуна в разі зношення поверхні циліндра, пошкодження поршня або кілець, зниження компресії та ускладненого запуску.

Під час роботи двигуна поршень рухається всередині циліндра, а кільця ущільнюють проміжок між спряженими деталями. Від стану цієї пари залежать стиснення паливоповітряної суміші, стабільність запуску та здатність двигуна розвивати тягу. Задири, помітне вироблення, пошкодження канавок поршня або втрата пружності кілець порушують ущільнення. Встановлення групи в зборі дає змогу одночасно замінити основні зношувані деталі без окремого добору циліндра й поршня.

Склад і конструкція комплекту

• Циліндр із зовнішніми ребрами — ребриста поверхня бере участь у відведенні тепла від циліндра двигуна з повітряним охолодженням.
• Поршень діаметром 41 мм — розрахований на роботу із циліндром відповідного діаметра.
• Два поршневі кільця — встановлюються в канавки поршня та забезпечують ущільнення в циліндрі.
• Поршневий палець діаметром 10 мм — з'єднує поршень із шатуном через посадковий отвір.
• Стопорні кільця — утримують палець від осьового зміщення після складання.
• Прокладка — використовується під час монтажу циліндра на двигун.

Як перевірити сумісність

Позначення Suzuki AD 50 саме по собі не замінює перевірку розмірів і виконання демонтованої деталі. Перед вибором зіставте діаметр циліндра 41 мм і палець 10 мм, форму каналів, розташування шпильок, конфігурацію випускного фланця, посадкову частину циліндра та контур прокладки. Особливо уважно перевіряйте двигун, який уже ремонтували: на ньому могла бути встановлена ЦПГ іншого розміру або модифікації.

Для точного добору виміряйте старий поршень і палець відповідним вимірювальним інструментом. Палець повинен мати діаметр 10 мм, а циліндр і поршень — відповідати розміру 41 мм. Також порівняйте висоту й зовнішній діаметр нижньої частини циліндра, міжосьові відстані кріплень і розташування вікон. Збігу лише робочого діаметра недостатньо, якщо посадкові поверхні або канали двигуна відрізняються.

Заміна та встановлення

До складання потрібно визначити причину пошкодження попередньої групи. Перевірте стан шатуна та його підшипника, відсутність надмірного люфту, чистоту порожнини картера, справність системи змащування двотактного двигуна й герметичність з'єднань. Частинки, що залишилися після руйнування поршня або кілець, необхідно повністю видалити: тверді уламки здатні пошкодити нову пару одразу після запуску.

Монтаж виконують на чисті та рівні посадкові поверхні. Поршень установлюють у правильній орієнтації відносно вікон циліндра, кільця розміщують відповідно до фіксувальних штифтів у канавках, а стопори пальця повністю заводять у призначені для них пази. Перед надяганням циліндра поверхні тертя змащують придатною моторною оливою. Кріплення затягують рівномірно з моментом і в послідовності, зазначеними в посібнику з ремонту конкретного двигуна.

Після складання слід переконатися, що колінчастий вал обертається без заклинювання, з'єднання циліндра, випуску та впуску складені герметично, а сторонні предмети не залишилися всередині двигуна. Перший запуск виконують після контрольної перевірки. У початковий період уникають тривалої роботи на граничних обертах і стежать за температурою, звуком двигуна та станом з'єднань. Правильний добір за розмірами й акуратне встановлення допомагають новій циліндро-поршневій групі нормально припрацюватися та відновити стабільну роботу Suzuki AD 50.
