ЦПГ SEE (Sheng-E) для Suzuki AD100 / Address V100, Ø52,5 мм, палець 12 мм

ЦПГ SEE для Suzuki AD100 / Address V100

Комплект призначений для ремонту циліндро-поршневої частини 100-кубового двигуна скутера Suzuki. Основні параметри добору — діаметр циліндра та поршня 52,5 мм і діаметр поршневого пальця 12 мм. Така розмірність підтверджена для Suzuki AD100, Address 100, V100 та AG100, проте перед установленням потрібно зіставити конфігурацію демонтованого циліндра, розташування вікон, кріпильних отворів і приєднувальних поверхонь. Перевірка особливо важлива для скутерів, які вже ремонтувалися або отримали двигун іншої модифікації.

ЦПГ замінює основні деталі, що формують камеру згоряння та забезпечують рух поршня в циліндрі. Справне сполучення циліндра, поршня й кілець потрібне для підтримання компресії, впевненого запуску двигуна та нормального передавання зусилля на кривошипно-шатунний механізм. Комплект обирають у разі зношення поверхні циліндра, появи задирів, пошкодження поршня, зношення канавок або кілець, а також при зниженні компресії, пов’язаному саме з циліндро-поршневою частиною.

Склад і конструкція

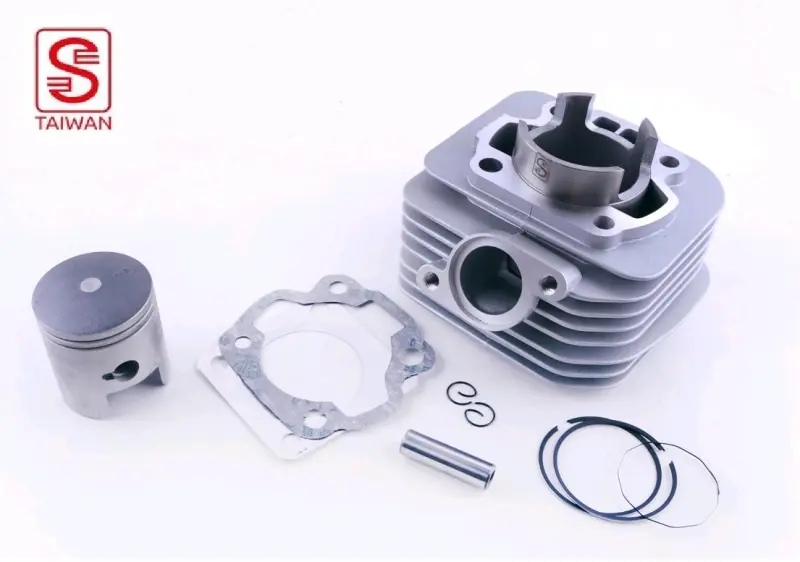

До набору входять циліндр із зовнішніми охолоджувальними ребрами, поршень, поршневі кільця, палець діаметром 12 мм, стопорні кільця та прокладки циліндра. Комплектний формат дає змогу використати сумісні між собою основні деталі без окремого добору циліндра, поршня та фіксаторів поршневого пальця. Ребриста зовнішня поверхня збільшує площу теплообміну циліндра з навколишнім повітрям, що відповідає конструкції двигуна з повітряним охолодженням.

• Робочий діаметр 52,5 мм: відповідає стандартній розмірності 100-кубового циліндра Suzuki цього сімейства та є головним розмірним критерієм вибору.
• Поршневий палець 12 мм: допомагає одразу відсікти варіанти з іншим діаметром пальця, зокрема зовні подібні комплекти для інших версій Address.
• Основні деталі зібрані в одному наборі: циліндр, поршень, кільця, палець, стопори та прокладки не потрібно підбирати окремо.
• Виконання SEE (Sheng-E): комплект належить до лінійки деталей для Suzuki Address, V100 та AG100 із розмірністю 52,5 мм.

Що перевірити під час вибору

Позначень «100 см³» або «Suzuki Address» недостатньо для точного замовлення. Порівняйте з демонтованими деталями діаметр циліндра, діаметр пальця, форму поршня, кількість і розташування поршневих кілець, конфігурацію продувних та випускного вікон, кріплення циліндра й контури прокладок. Не слід плутати цю ЦПГ із комплектами Address 110: серед них є вироби з таким самим діаметром 52,5 мм, але з пальцем 14 мм. Збіг лише одного розміру не підтверджує взаємозамінність.

Якщо старий циліндр уже розточували або у двигун установлювали ремонтний поршень, спочатку визначають фактичну конфігурацію двигуна. Номінальний комплект 52,5 мм добирають не за приблизним вимірюванням, а після точного контролю сполучуваних деталей. Одночасно оцінюють стан шатуна, верхнього голчастого підшипника, колінчастого вала та посадкових площин: несправності цих деталей можуть спричинити повторне пошкодження нової поршневої групи.

Рекомендації щодо встановлення

Монтаж виконують на очищені та неушкоджені привалкові поверхні. До складання перевіряють циліндр і поршень, правильність положення кілець у канавках, посадку пальця та надійну фіксацію обох стопорних кілець. Кільця встановлюють з урахуванням фіксувальних штифтів у поршневих канавках, щоб їхні замки зайняли передбачене положення відносно вікон циліндра. Прокладки розміщують без перекосів, а кріплення циліндра затягують рівномірно, у послідовності та із зусиллям, передбаченими документацією скутера.

Після ремонту потрібно переконатися у вільному переміщенні поршня до першого запуску, відновити всі розібрані з’єднання та проконтролювати герметичність. ЦПГ SEE Ø52,5 мм із пальцем 12 мм підходить для відновлення стандартної циліндро-поршневої частини Suzuki AD100 / Address V100 за умови повного збігу розмірів і конструкції з демонтованим комплектом.
