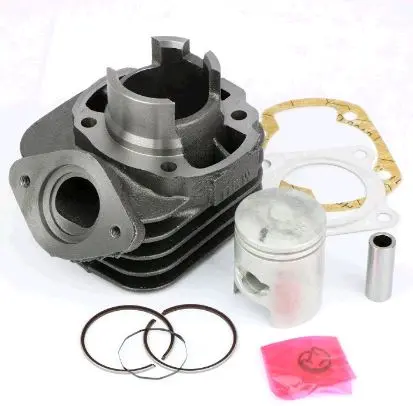

ЦПГ Honda DIO ZX 50 Ø40 мм, палець 12 мм

Циліндро-поршнева група Honda DIO ZX 50 Ø40 мм

Комплект призначений для ремонту циліндро-поршневої частини двотактного двигуна скутера Honda DIO ZX 50. Основні параметри добору — діаметр циліндра й поршня 40 мм, а також поршневий палець діаметром 12 мм. ЦПГ застосовують у разі зношення циліндра, поршня або кілець, коли двигун втрачає компресію, гірше запускається, працює нестабільно чи помітно слабшає під навантаженням.

Циліндр утворює робочу поверхню для руху поршня, а поршневі кільця ущільнюють проміжок між деталями та допомагають підтримувати потрібне стискання суміші. Поршневий палець з’єднує поршень із верхньою головкою шатуна, стопорні кільця утримують палець від осьового зміщення. На зовнішній частині циліндра передбачені розвинені ребра повітряного охолодження, а бічний фланець слугує для приєднання випускної системи.

Склад комплекту

• циліндр із діаметром робочої частини 40 мм;
• поршень відповідного діаметра;
• комплект поршневих кілець;
• поршневий палець діаметром 12 мм;
• стопорні кільця пальця;
• прокладки для складання циліндро-поршневої частини.

Наявність основних спряжених деталей в одному наборі дає змогу одночасно замінити циліндр, поршень і кільця. Це зручно при глибоких задирах, пошкодженні поверхні циліндра, зношенні канавок поршня або надмірному проміжку між поршнем і циліндром. Прокладки використовують під час зворотного складання з’єднань, однак перед монтажем потрібно перевірити відповідність їхньої форми та отворів конкретній модифікації двигуна.

Як перевірити сумісність

Позначення Honda DIO ZX 50 недостатньо для добору без перевірки розмірів: у сімействі DIO існують різні покоління та виконання двигуна. Зіставте стару ЦПГ із новою за діаметром циліндра 40 мм і пальцем 12 мм. Додатково перевірте висоту циліндра, розташування шпильок, форму посадкової частини, міжосьову відстань кріплень випускного фланця, конфігурацію каналів і контур прокладок. Ці ознаки мають збігатися з демонтованими деталями.

Якщо старий циліндр уже розточували або у двигун раніше встановлювали інший ремонтний комплект, орієнтуватися лише на модель скутера не можна. Діаметр потрібно виміряти інструментом, а стан шатуна, голчастого підшипника й колінчастого вала оцінити до складання. Люфт або пошкодження спряжених деталей можуть спричинити швидке повторне зношення нової поршневої групи.

Рекомендації щодо встановлення

Перед монтажем очистьте площини картера та головки від залишків попередніх прокладок, не допускаючи потрапляння забруднень усередину двигуна. Перевірте поверхню циліндра, вільний рух кілець у канавках і правильне розташування їхніх замків відносно фіксувальних штифтів поршня. Робочі поверхні поршня, кілець і циліндра під час складання змащують мастилом, призначеним для двотактного двигуна.

Поршень установлюють з урахуванням напрямку, передбаченого виробником. Стопорні кільця пальця повинні повністю ввійти у свої канавки. Циліндр насувають без ударного навантаження, обережно стискаючи кільця, щоб не пошкодити їх крайками каналів. Кріплення головки затягують рівномірно з моментом, зазначеним у посібнику з обслуговування конкретного скутера. Після складання перевіряють герметичність з’єднань, роботу системи змащення та відсутність сторонніх звуків. Професійне встановлення особливо бажане, якщо причину падіння компресії раніше не діагностували.
