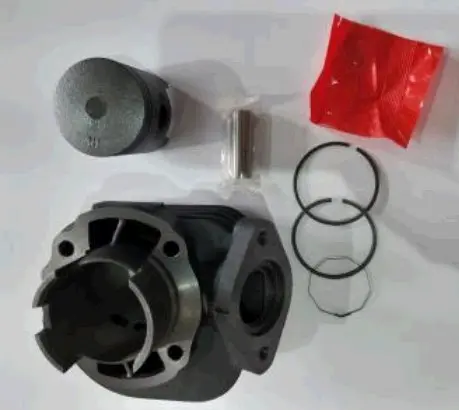

Циліндро-поршнева група (ЦПГ) Honda DIO ZX 65 (Ø44) FRM

Циліндро-поршнева група Honda DIO ZX 65 (Ø44) FRM призначена для заміни циліндра та поршня двигуна скутера. Ø44 означає діаметр 44 мм. До набору входять циліндр, поршень, поршневий палець і поршневі кільця. Циліндр спрямовує рух поршня, кільця ущільнюють проміжок між поршнем і стінкою циліндра, а палець передає зусилля через з’єднання із шатуном.

Ознаки зношення

Складний запуск, зниження компресії, втрата тяги та сторонній стукіт у циліндрі — привід перевірити стан поршневої групи. Проте лише за поведінкою скутера визначати причину несправності не варто. Потрібні перевірка компресії та огляд деталей після розбирання. Подряпини й задири на стінці циліндра, пошкоджена спідниця поршня, зношені канавки або зламані кільця дають підстави оцінювати потребу в заміні.

Цілу групу змінюють, коли зношення стосується і циліндра, і поршня, а встановлення нових кілець уже не відновить їхню роботу. Кільця не усунуть глибоких задирів чи порушеної геометрії циліндра. Разом із заміною потрібно з’ясувати, що спричинило пошкодження: перегрівання, нестача мастила або потрапляння бруду можуть знову вивести деталі з ладу.

Як перевірити відповідність

Зіставте новий і знятий циліндри за розміщенням кріпильних отворів, формою основи, висотою та приєднанням випускного патрубка. Перевірте збіг каналів і поверхонь сполучення з головкою. Самого діаметра для підбору недостатньо: відмінності в будові здатні завадити встановленню або порушити роботу двигуна.

• Порівняйте діаметр і висоту поршня, форму днища та спідниці, розташування отвору під поршневий палець.
• Звірте довжину й діаметр пальця, його відповідність з’єднанню із шатуном. Окремо огляньте голчастий підшипник.
• Перевірте товщину та профіль кілець щодо канавок поршня. Підбір лише за діаметром не забезпечує правильного сполучення деталей.
• Зіставте контури й отвори прокладок основи та головки циліндра. Пошкоджені прокладки потрібно замінити.

На що звернути увагу під час заміни

Спочатку очистьте ділянку двигуна навколо циліндра. Після демонтажу закрийте отвір картера від бруду та дрібних предметів. Залишки прокладок приберіть обережно, без пошкодження поверхонь прилягання. Огляньте шатун, підшипник пальця та посадку головки: надмірний люфт, дефекти й наслідки перегрівання слід усунути до встановлення нової групи.

Монтажні зазори перевіряють за вимогами двигуна та комплекту. Поршень установлюють у правильному напрямку, а замки кілець розташовують відповідно до фіксувальних штифтів. Поверхні тертя перед складанням змащують придатною моторною оливою. Насувайте циліндр обережно, рівномірно стискаючи кільця: удари або перекіс можуть зламати кільце чи пошкодити канавку поршня.

Для фіксації пальця використовують справні стопорні кільця й перевіряють, чи повністю вони зайшли в канавки. Кріплення затягують у послідовності та з моментом, установленими керівництвом двигуна. Після складання перевірте вільний рух поршня й герметичність з’єднань. Помилка в підборі або монтажі загрожує втратою компресії, перегріванням, задирами та повторним розбиранням двигуна.
