ЦПГ 4T GY6 150, Ø57,4 мм

Циліндро-поршнева група 4T GY6 150 діаметром 57,4 мм

Комплект призначений для ремонту чотиритактного двигуна сімейства GY6 150. Циліндр, поршень і кільця утворюють основну пару, у якій стискається паливоповітряна суміш, а тиск газів перетворюється на рух поршня. Стан цих деталей безпосередньо пов’язаний із компресією, стабільністю запуску, тягою двигуна та витратою мастила. ЦПГ застосовують під час відновлення мотора після зношення, перегрівання, появи задирів або пошкодження поршня й циліндра.

Конструкція та призначення

Діаметр циліндра й поршня становить 57,4 мм — це головний розмір для підбору цього комплекту. Циліндр має розвинене зовнішнє оребрення, потрібне для відведення тепла у двигуні з повітряним охолодженням. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра: компресійні кільця допомагають утримувати тиск у камері згоряння, а мастилознімна частина регулює кількість мастила на поверхні циліндра. Палець з’єднує поршень із шатуном, а стопорні кільця утримують його від осьового переміщення.

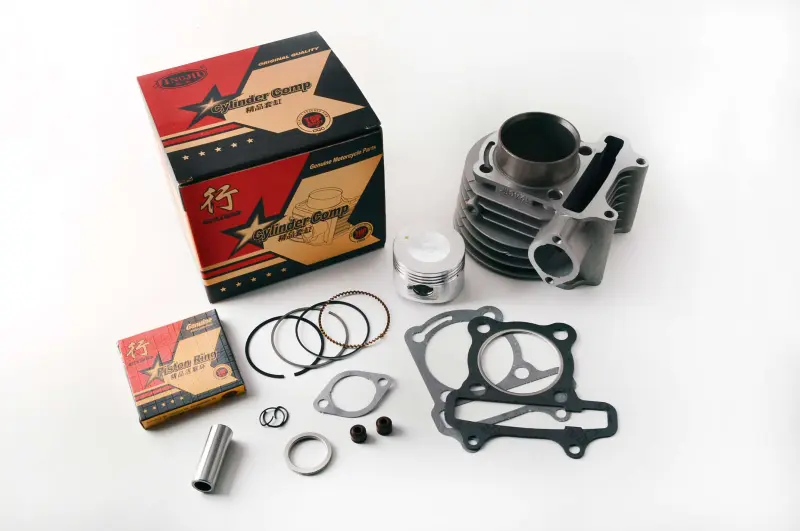

У наборі представлені циліндр, поршень, комплект поршневих кілець, поршневий палець, стопорні кільця, прокладки та дрібні ущільнювальні деталі. Такий склад дає змогу одночасно замінити сполучені деталі ЦПГ, що зношуються разом. Нові прокладки потрібні для складання рознімних з’єднань циліндра й головки після демонтажу старих деталей. Перед монтажем склад слід звірити з переліком деталей, необхідних саме для обслуговуваної модифікації двигуна.

Коли потрібна заміна ЦПГ

• Зниження компресії: двигун важче запускається, втрачає тягу або нестабільно працює після прогрівання.
• Збільшена витрата мастила та димність: причиною можуть бути зношені кільця, поршневі канавки або поверхня циліндра.
• Механічні пошкодження: задири, відколи, перегрівання та прогар поршня потребують перевірки циліндра, поршня і пов’язаних деталей.
• Сторонній стукіт: збільшені проміжки в циліндро-поршневій парі не можна усувати встановленням деталей невідповідного розміру.

Як правильно підібрати комплект

Позначень GY6 і 150 недостатньо для остаточного висновку щодо сумісності: у зовні подібних двигунів трапляються різні виконання циліндрів та посадкових місць. До придбання необхідно визначити точний код двигуна й виміряти старі деталі. Порівняйте діаметр циліндра 57,4 мм, діаметр і довжину поршневого пальця, висоту циліндра, міжосьові відстані кріпильних отворів, форму каналу ланцюга газорозподільного механізму та контури прокладок. Також перевірте розташування мастильних каналів і відповідність циліндра картеру та головці.

Комплект орієнтований на чотиритактну платформу GY6 150 і не підбирається лише за маркою або заявленим об’ємом скутера. Однакове позначення об’єму в техніки різних виробників не підтверджує збіг усіх посадкових параметрів. Якщо старий циліндр уже розточували або двигун раніше переробляли, фактичний діаметр потрібно виміряти окремо: розмір 57,4 мм має відповідати конфігурації встановлюваного поршня та циліндра.

Рекомендації щодо встановлення

Перед складанням перевіряють стан шатуна, колінчастого вала, головки циліндра, клапанів і напрямних деталей ланцюга ГРМ. Посадкові поверхні очищають від залишків старих прокладок без пошкодження площин. Кільця встановлюють у призначені для них канавки з правильною орієнтацією та розташуванням замків; їхні торцеві проміжки перевіряють безпосередньо в циліндрі. Поршень і циліндр під час складання змащують моторним мастилом, а стопорні кільця повністю заводять у канавки.

Після встановлення необхідно точно виставити фази газорозподілу, відрегулювати клапанні проміжки та затягнути кріплення в послідовності й з моментом, визначеними виробником двигуна. До першого запуску перевіряють вільне обертання колінчастого вала вручну та відсутність механічного контакту. Правильний підбір за діаметром і посадковими розмірами, ретельне очищення та акуратне складання допомагають відновити компресію й нормальну роботу двигуна без несумісних деталей.
