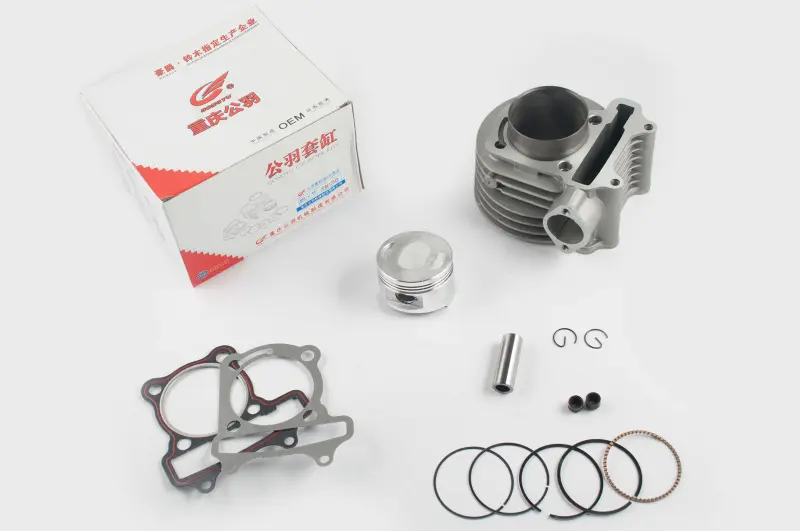

ЦПГ 4T GY6 150 Ø57,4 мм GONGYU

Циліндро-поршнева група GONGYU для 4T GY6 150

Комплект призначений для ремонту чотиритактного двигуна сімейства GY6 150 із діаметром циліндра 57,4 мм. ЦПГ об’єднує основні деталі верхньої частини двигуна: циліндр спрямовує рух поршня, поршневі кільця ущільнюють камеру згоряння, а палець з’єднує поршень із шатуном. Від стану цих деталей залежать компресія, упевнений запуск, тяга та витрата мастила.

Такий комплект застосовують під час відновлення двигуна після природного зношення, перегрівання або пошкодження поверхонь тертя. Підставою для діагностики можуть бути зниження компресії, утруднений запуск, втрата тяги, підвищена витрата мастила, димність, сторонній шум чи задири на циліндрі та поршні. Ці ознаки не завжди пов’язані лише з ЦПГ, тому перед ремонтом перевіряють також головку циліндра, клапанний механізм, шатун і систему змащення.

Склад і призначення деталей

• Циліндр утворює поверхню для руху поршня та має ребра повітряного охолодження.
• Поршень сприймає тиск газів і передає зусилля через палець на шатун.
• Комплект кілець відповідає за ущільнення між поршнем і циліндром, підтримання компресії та контроль мастила на стінці циліндра.
• Поршневий палець і стопорні кільця використовуються для шарнірного з’єднання поршня із шатуном та фіксації пальця.
• Набір прокладок потрібний для складання сполучених частин верхньої частини двигуна.

Як правильно підібрати ЦПГ

Основні орієнтири цієї позиції — чотиритактна конструкція, сімейство GY6 150 і діаметр 57,4 мм. Проте самого позначення об’єму двигуна недостатньо: серед моторів GY6 трапляються конструктивні версії з відмінностями в установчих розмірах. Перед замовленням порівняйте старий циліндр і поршень із новою деталлю за діаметром розточення, зовнішнім діаметром нижньої частини гільзи, загальною висотою циліндра, діаметром поршневого пальця та розташуванням шпильок.

Окремо зіставте контури основи й головки, канали, форму прокладок, розташування отворів і кріплення натягувача ланцюга ГРМ. Якщо на картері є позначення типу двигуна, його також враховують під час підбору. Перевірка всіх установчих точок особливо важлива, якщо скутер раніше ремонтували, міняли двигун повністю або встановлювали деталі іншої розмірної версії.

Установлення та підготовка двигуна

До складання необхідно визначити причину пошкодження попередньої ЦПГ. Залишки абразиву, недостатнє подавання мастила, перегрівання або несправність суміжних деталей здатні швидко пошкодити новий комплект. Посадкові поверхні очищують без утворення глибоких подряпин, мастильні канали перевіряють на відсутність забруднень, а шатун — на стан і неприпустимий люфт. Головку циліндра та клапани оглядають до остаточного складання.

Кільця встановлюють з урахуванням їхнього призначення, орієнтації та розташування замків. Перед монтажем контролюють зазори відповідно до технічних даних конкретного двигуна. Стопорні кільця поршневого пальця мають повністю ввійти в канавки, а прокладки — збігтися з отворами й каналами. Кріплення головки затягують рівномірно, у визначеній послідовності та з моментом, указаним виробником двигуна.

Після ремонту двигун запускають лише після перевірки рівня мастила, правильності фаз газорозподілу та вільного провертання механізму. У початковий період експлуатації уникають тривалої роботи з постійним високим навантаженням, стежать за температурним режимом, відсутністю витоків і сторонніх звуків. Правильний підбір та акуратне складання дають змогу відновити компресію і нормальну роботу справного двигуна GY6 150.
