ЦПГ SEE для 4T GY6 150, Ø57,4 мм

Циліндро-поршнева група SEE для двигуна GY6 150

Комплект призначений для ремонту чотиритактного двигуна GY6 150 зі стандартним діаметром циліндра 57,4 мм. ЦПГ утворює камеру, в якій поршень виконує зворотно-поступальний рух, стискає паливоповітряну суміш і передає зусилля через палець та шатун. Стан цих деталей безпосередньо пов’язаний із компресією, стабільністю запуску, витратою мастила та характером роботи двигуна.

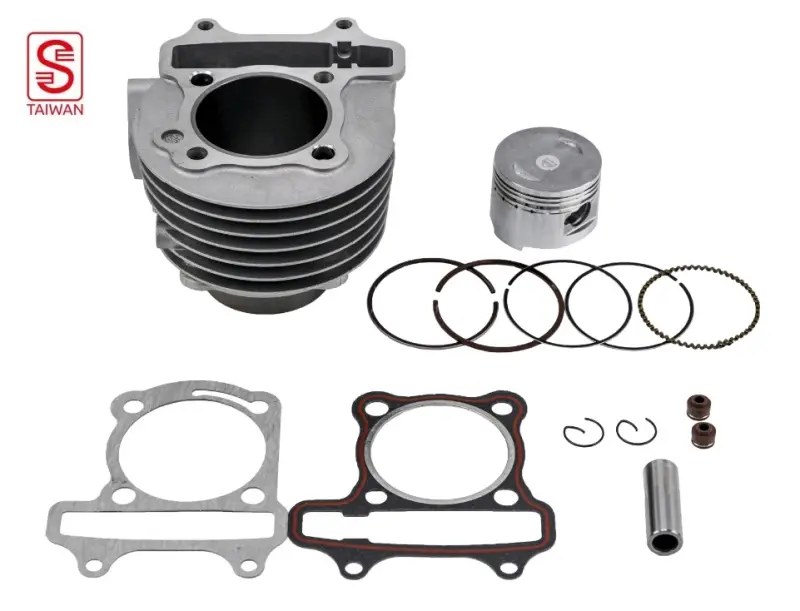

До набору входять циліндр із зовнішніми ребрами охолодження, поршень, комплект поршневих кілець, палець діаметром 15 мм, стопорні кільця та прокладки верхньої частини двигуна. Така конфігурація дає змогу одночасно замінити основні сполучені деталі, не добираючи їх окремо. Циліндр і поршень розраховані на діаметр 57,4 мм, що відповідає штатній конфігурації GY6 150. Комплект застосовується насамперед із двигунами сімейства 157QMJ, проте під час підбору потрібно орієнтуватися не лише на позначення техніки, а й на фактичну модифікацію встановленого мотора.

Коли потрібна заміна ЦПГ

Підставою для ремонту можуть бути зниження компресії, ускладнений запуск, підвищена витрата мастила, димність, сторонній механічний шум або втрата тяги. Після розбирання оцінюють поверхню циліндра, стан спідниці й днища поршня, канавок під кільця, самих кілець і посадки пальця. Задири, помітне вироблення, пошкодження канавок або відхилення зазорів від вимог двигуна вказують на потребу в дефектуванні та заміні пошкоджених деталей. Причину несправності також потрібно усунути: новий комплект не компенсує проблем зі змащенням, перегріванням, забрудненням впуску чи неправильним налаштуванням газорозподільного механізму.

Що перевірити перед вибором

• Тип двигуна: комплект розрахований на чотиритактну платформу GY6 150; для двотактних двигунів він не застосовується.
• Діаметр: циліндр і поршень мають розмір 57,4 мм. Його необхідно зіставити з конфігурацією двигуна, що розбирається.
• Поршневий палець: діаметр пальця становить 15 мм; розмір має відповідати шатуну та демонтованому поршню.
• Модифікація картера: слід перевірити посадкову частину циліндра, розташування шпильок і мастильних каналів.
• Прокладки: контури отворів і каналів порівнюють із головкою циліндра, картером та знятими деталями.

Однакове позначення GY6 150 трапляється в різних виконаннях техніки, тому назва моделі скутера сама по собі не містить усіх даних для підбору. До монтажу порівняйте діаметр і висоту старого циліндра, зовнішній розмір його нижньої частини, міжосьове розташування кріплення, форму поршня, положення канавок і параметри пальця. Така перевірка особливо потрібна, якщо двигун раніше ремонтували або оснащували циліндром іншого розміру.

Рекомендації щодо встановлення

Монтаж виконують на чистому розібраному двигуні після перевірки шатуна, колінчастого вала, головки циліндра, клапанів, ланцюга та напрямних ГРМ. Сполучні поверхні очищають без пошкодження площин, а залишки попередніх прокладок повністю видаляють. Перед складанням контролюють зазор кілець у циліндрі та їх розташування відповідно до ремонтної документації конкретного двигуна. Поршень установлюють у правильній орієнтації, палець змащують моторною оливою, а стопорні кільця надійно розміщують у канавках.

Циліндр установлюють без перекосу та надмірного зусилля на кільця. Кріплення головки затягують у визначеній послідовності й з моментом, зазначеним виробником двигуна. Після складання виставляють фази газорозподілу, регулюють клапанні зазори, перевіряють подавання оливи та кілька разів обертають колінчастий вал вручну. Перший запуск проводять із контролем сторонніх звуків, герметичності стиків і температури. ЦПГ SEE Ø57,4 мм підходить для відновлення штатної поршневої групи GY6 150 за умови підтвердженого збігу всіх посадкових розмірів.
