Циліндро-поршнева група GONGYU CG180 4T Ø59,6 мм, палець 15 мм, h=77 мм, водяне охолодження, тип 0001

ЦПГ GONGYU CG180 4T Ø59,6 мм для двигуна з водяним охолодженням

Циліндро-поршнева група призначена для ремонту чотиритактного двигуна сімейства CG180. Це комплект деталей, які утворюють циліндр, забезпечують напрямлений рух поршня та беруть участь у стисканні паливоповітряної суміші. Модифікація розрахована на діаметр циліндра 59,6 мм, поршневий палець діаметром 15 мм і конструктивний параметр h=77 мм. Циліндр має зовнішні ребра та порожнину для під'єднання відповідної системи водяного охолодження.

ЦПГ установлюють у разі зношення поверхні циліндра й поршня, зниження компресії, появи задирів, пошкодження поршневих канавок або потреби комплексно відновити цю частину двигуна. Спільна заміна спряжених деталей дає змогу не підбирати окремо циліндр, поршень, палець і кільця з ризиком невідповідності за основними розмірами. Комплект належить саме до виконання CG180 4T з позначенням варіанта 0001.

Основні параметри

• Тип двигуна: чотиритактний, сімейство CG180.
• Робочий об'єм: 180 см³.
• Діаметр циліндра: 59,6 мм.
• Діаметр поршневого пальця: 15 мм.
• Параметр h: 77 мм.
• Виконання охолодження: водяне, циліндр із зовнішніми ребрами.
• Позначення варіанта: 0001.
• Виробник: GONGYU.

Що перевірити під час добору

Позначення CG180 і 4T є першим орієнтиром, однак для точного вибору їх недостатньо. У двигунах близьких серій трапляються циліндри з однаковим діаметром поршня, але іншою висотою, конфігурацією основи, розташуванням каналів і відмінним контуром верхньої площини. До встановлення порівняйте зі знятою ЦПГ діаметр 59,6 мм, палець 15 мм, параметр h=77 мм, форму посадкової частини циліндра, розташування кріпильних отворів, каналів охолоджувальної рідини та прорізу під привід газорозподільного механізму.

Окремої уваги потребує система охолодження. Ця версія призначена для двигуна, у якому циліндр під'єднаний до контуру водяного охолодження. Її не варто вибирати лише за робочим об'ємом або зовнішньою подібністю до повітряного циліндра серії CG. Зіставте місця приєднання охолоджувального контуру та геометрію сполучення з картером і головкою циліндра. Позначення 0001 також потрібно враховувати як ознаку конкретного конструктивного варіанта, не надаючи йому значення фізичного маркування.

Склад і призначення деталей

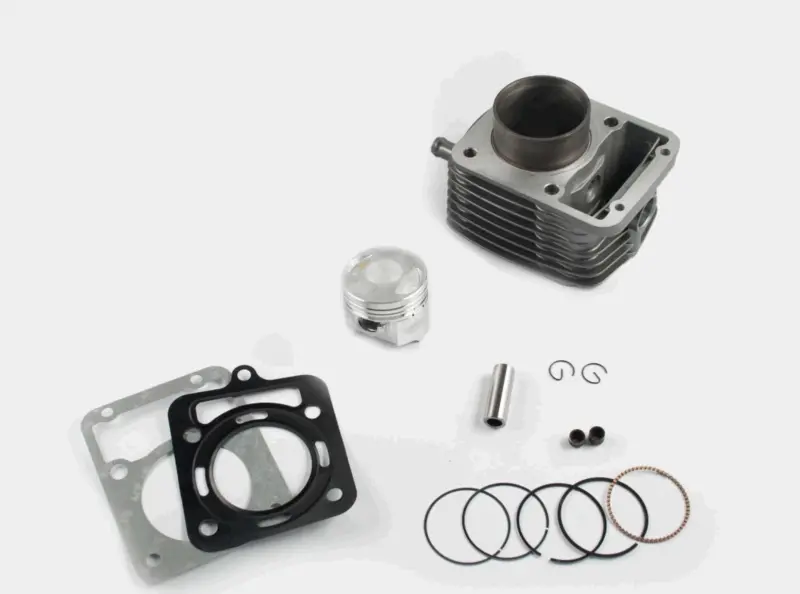

Набір об'єднує циліндр, поршень, поршневий палець, стопорні кільця пальця, комплект поршневих кілець і прокладки. Циліндр формує поверхню руху поршня, палець з'єднує поршень із шатуном, а стопорні кільця утримують палець від осьового зміщення. Поршневі кільця беруть участь в ущільненні камери згоряння та регулюванні мастильної плівки на стінці циліндра. Прокладки потрібні для складання спряжених площин цієї частини двигуна.

Рекомендації зі встановлення

Перед монтажем потрібно розібрати двигун та оцінити стан шатуна, посадки поршневого пальця, головки циліндра, кріплення і прилеглих поверхонь. Залишки попередніх прокладок та забруднення видаляють так, щоб не пошкодити площини сполучення. Кільця встановлюють у відповідні канавки без надмірного згинання, палець фіксують стопорними кільцями, а циліндр монтують без перекосу. Канали охолодження мають залишитися чистими та правильно суміститися з відповідними каналами двигуна.

Після складання перевіряють вільне переміщення механізму, правильність фаз газорозподілу, герметичність з'єднань охолоджувального контуру та відсутність сторонніх звуків. Спосіб затягування кріплення, теплові проміжки й порядок остаточної перевірки визначають за технічними даними конкретного двигуна. Така попередня звірка особливо потрібна після попереднього ремонту, коли в моторі могли бути встановлені деталі іншої розмірної версії.

ЦПГ GONGYU підійде для відновлення сумісного CG180, якщо знятий циліндр відповідає виконанню Ø59,6 мм, палець має діаметр 15 мм, параметр h дорівнює 77 мм, а розташування посадкових місць і каналів розраховане на водяне охолодження. Добір за повним набором ознак допомагає уникнути повторного розбирання двигуна через невідповідність однієї з конструктивних деталей.
