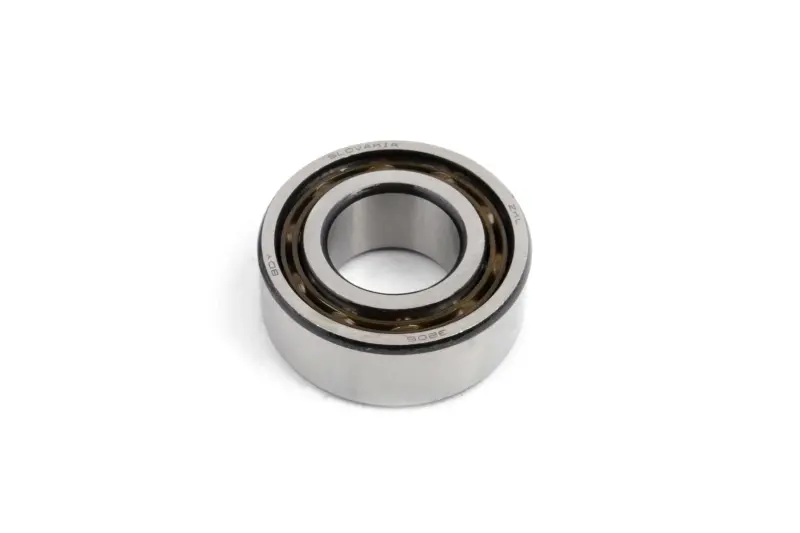

Підшипник колінвала ZKL 3205 (3056205), 25×52×20,6 мм, дворядний, Jawa 638 12V

Дворядний підшипник колінвала ZKL 3205 для Jawa 638 12V

Підшипник 3205 призначений для встановлення в опору колінчастого вала двигуна мотоцикла Jawa 638 у виконанні 12V. Деталь підтримує вал у картері, забезпечує його обертання відносно посадкового місця та сприймає навантаження, які виникають під час роботи двигуна. Позначення 3056205 використовується як відповідник 3205, тому під час підбору можна зустріти обидва номери.

Це дворядний радіально-упорний кульковий підшипник ZKL. Така схема розрахована на одночасне сприйняття радіального навантаження та осьових зусиль в обох напрямках. Два ряди кульок розміщені в одному корпусі завширшки 20,6 мм, що дає змогу застосувати одну компактну деталь там, де потрібна жорстка фіксація положення вала. Підшипник має відкриту конструкцію без захисних шайб і контактних ущільнень.

Розміри та конструкція

• Позначення: 3205; також застосовується номер 3056205.
• Тип: кульковий, радіально-упорний, дворядний.
• Внутрішній діаметр: 25 мм.
• Зовнішній діаметр: 52 мм.
• Ширина: 20,6 мм; у деяких товарних назвах розмір округлюють до 20 мм.
• Виконання: відкрите.
• Застосування: опора колінчастого вала Jawa 638 12V.
• Виробник: ZKL.

Що перевірити під час підбору

Перед замовленням потрібно зіставити всі три посадкові розміри: діаметр шийки вала 25 мм, діаметр отвору в картері 52 мм і ширину місця під підшипник 20,6 мм. Збігу лише внутрішнього або зовнішнього діаметра недостатньо: підшипники близьких серій можуть відрізнятися шириною, внутрішньою геометрією та призначенням. Додатково перевірте позначення 3205 або 3056205 і виконання двигуна Jawa 638 12V. Вказівка 12V стосується версії мотоцикла та не є електричною характеристикою самого підшипника.

Якщо двигун раніше ремонтували або складали з деталей різних модифікацій, орієнтуйтеся не лише на модель мотоцикла. Зіставте розміри демонтованої деталі, конструкцію опори та вимоги настанови з ремонту конкретного двигуна. Не можна автоматично замінювати 3205 однорядним підшипником зі схожими діаметрами: дворядна радіально-упорна конструкція відрізняється способом сприйняття осьових і радіальних сил.

Заміна та встановлення

Підставою для перевірки опори колінвала є відчутний люфт, сторонній шум, нерівномірне або туге обертання демонтованого підшипника, сліди перегрівання та пошкодження доріжок кочення. Тривала робота зі зношеною опорою посилює вібрацію й може негативно впливати на посадкові поверхні, положення колінвала та роботу розташованих поруч ущільнень. Остаточне рішення про заміну приймають після розбирання й огляду двигуна.

Монтаж виконують у чисте, неушкоджене посадкове місце інструментом відповідного діаметра. Зусилля під час запресовування прикладають до того кільця, яке встановлюється з натягом: до зовнішнього під час посадки в картер і до внутрішнього під час монтажу на вал. Навантаження не слід передавати через кульки, адже це може пошкодити доріжки кочення ще до запуску двигуна. Перед складанням перевіряють стан шийки колінвала, гнізда в картері, фіксувальних деталей і сусідніх ущільнень.

Відкрите виконання має працювати зі способом змащування, передбаченим конструкцією двигуна. Перед остаточним складанням підшипник установлюють без забруднень, перекосу та ударного впливу, а вал після монтажу перевіряють на вільне рівномірне обертання. Для розбирання картера, контролю посадок і правильного складання кривошипного механізму потрібні відповідні інструменти та дотримання ремонтної документації Jawa.
