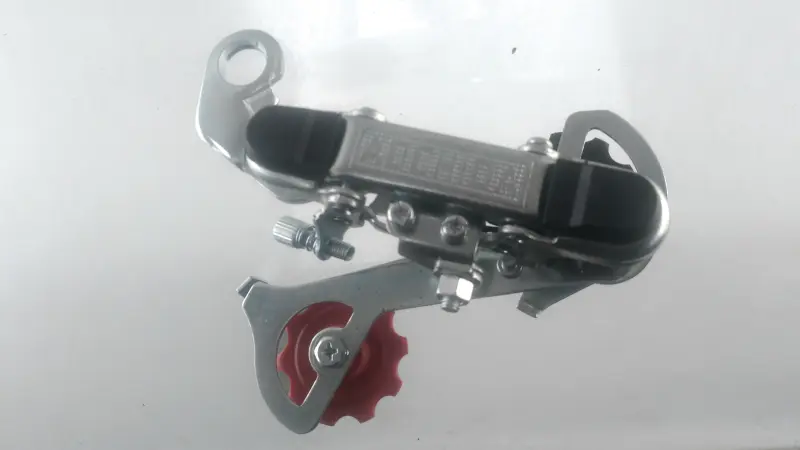

Задній перемикач швидкостей велосипеда YAT, кріплення на наконечник

Задній перемикач швидкостей велосипеда YAT

Задній перемикач YAT призначений для велосипедної трансмісії з кількома задніми зірками. За командою манетки він переміщує ланцюг між зірками тріскачки або касети, а підпружинена рамка з двома роликами спрямовує ланцюг і підтримує потрібний натяг під час вибору передачі. Така будова дає змогу користуватися різними передавальними відношеннями для розгону, руху рівною дорогою та подолання підйомів.

Ця версія має болтове кріплення, зазначене в назві позиції як кріплення на наконечник. Перед придбанням потрібно зіставити спосіб установлення з точкою кріплення на рамі велосипеда та конструкцією демонтованого перемикача. Зовні подібні задні перемикачі можуть відрізнятися посадковим з’єднанням, геометрією рамки, допустимим діапазоном зірок і взаємодією з манеткою, тому самої схожості форми для правильного вибору недостатньо.

Будова та призначення

Перемикач складається з корпусу з рухомим механізмом, кріпильної частини, рамки та двох роликів червоного кольору. Верхній напрямний ролик задає положення ланцюга відносно вибраної задньої зірки, а нижній бере участь у підтриманні його натягу. Трос від манетки переміщує механізм в одному напрямку, а поворотна пружина — у протилежному. Для правильної роботи положення роликів має відповідати заднім зіркам у всьому діапазоні перемикання.

Деталь призначена для ремонту велосипеда, на якому потрібно замінити пошкоджений, деформований або зношений задній перемикач сумісного типу. Причиною для перевірки зазвичай стають нестабільний перехід між передачами, постійний шум, неможливість точно налаштувати положення ланцюга, помітний люфт роликів або викривлення рамки після удару. Подібні ознаки також можуть бути пов’язані з тросом, оболонкою, ланцюгом, задніми зірками чи порушеною геометрією місця кріплення, тому перед заміною варто оцінити стан усієї системи перемикання.

Що перевірити під час вибору

• Спосіб кріплення. Болтове з’єднання та форма кріпильної частини мають відповідати наконечнику рами й розташуванню перемикача відносно заднього колеса.
• Кількість і діапазон задніх зірок. Ці параметри потрібно зіставити зі встановленою тріскачкою або касетою; точну кількість підтримуваних передач для цієї позиції не заявлено.
• Сумісність з керуванням. Манетка, тросовий привід і перемикач повинні працювати узгоджено, інакше точне індексування передач може бути недоступним.
• Геометрія рамки. Порівняйте довжину й форму рамки зі старою деталлю та переконайтеся, що ролики не торкатимуться зірок у всьому робочому діапазоні.
• Стан інших компонентів. Зношений ланцюг, пошкоджені зубці, тугий трос або деформоване кріплення здатні погіршити перемикання навіть після встановлення нової деталі.

Установлення та налаштування

Після фіксації перемикача під’єднують трос, проводять ланцюг через обидва ролики та перевіряють вільний рух рамки. Далі налаштовують крайні положення: обмежувальні гвинти не дають механізму перемістити ланцюг далі найменшої або найбільшої задньої зірки. Індексацію регулюють натягом троса, домагаючись послідовного переходу на кожну сусідню зірку без затримок і зайвого шуму. Налаштування виконують під час обертання трансмісії та додатково перевіряють під помірним навантаженням.

Перед поїздкою слід переконатися, що кріплення затягнуте, ланцюг правильно проходить крізь рамку, а перемикач не наближається до спиць під час вибору найбільшої зірки. Якщо місце кріплення викривлене, спочатку відновлюють його геометрію: регулювання справного перемикача не компенсує перекіс. YAT підійде як практична деталь для відновлення багатошвидкісного велосипеда за умови підтвердженого збігу кріплення та параметрів трансмісії.
