Втулка заднього колеса Active 63 мм JS

Втулка заднього колеса Active 63 мм JS призначена для ремонту кріплення заднього колеса. Вона забезпечує потрібне взаємне розташування деталей у місці встановлення та бере участь у передаванні зусилля затягування. Правильно підібрані посадки й упорні поверхні дають змогу зібрати кріплення так, щоб колесо залишалося на своєму місці та вільно оберталося.

Будова та причини заміни

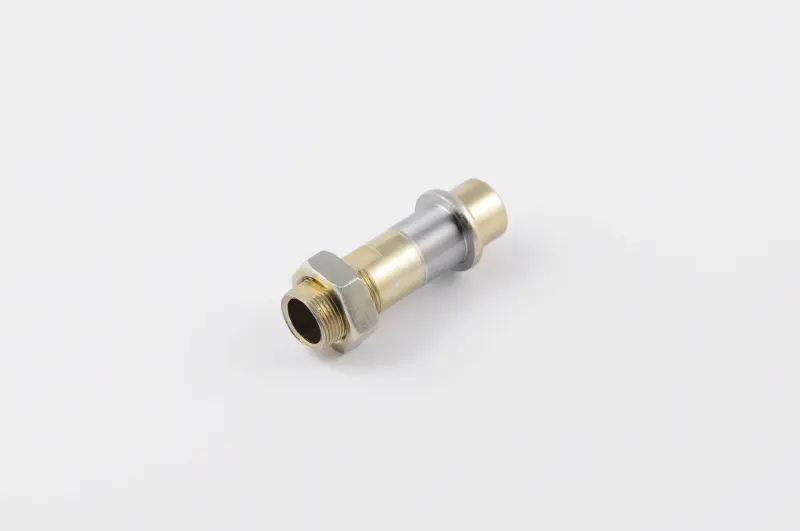

Втулка має ступінчастий циліндричний корпус, осьовий отвір, зовнішню різьбу та шестигранну гайку на різьбовій ділянці. Уздовж корпусу є переходи діаметрів і виступний буртик. Ці особливості визначають посадку: кожна ділянка має зайняти своє місце, а торці й уступи — прилягати до відповідних поверхонь сусідніх деталей.

Пошкоджена різьба, зім'яті торці, деформація та спрацювання посадочних поверхонь — причини замінити втулку. Під час огляду звертайте увагу на задири, сліди прокручування та корозію в місцях контакту. Вони можуть заважати щільному приляганню або ускладнювати розбирання. Гайка з пошкодженою різьбою також потребує заміни: встановлення нової втулки саме по собі не виправить несправне кріплення.

Як перевірити відповідність

Розмірне позначення втулки — 63 мм. Порівняйте її зі знятою деталлю за загальною довжиною, діаметрами ступенів, розміром осьового отвору та розташуванням буртика. Окремо звірте діаметр, крок і довжину різьби. Збігу одного розміру недостатньо, якщо відрізняється форма кінців або відстань між упорними поверхнями.

• Перевірте, якими торцями й уступами стара втулка контактувала із сусідніми деталями.
• Зіставте посадки: втулка не повинна ставати з перекосом, заклинювати чи мати виражений зазор у з'єднанні.
• Переконайтеся, що відповідна гайка накручується від руки без заїдання різьби.

Люфт, стукіт або важке обертання заднього колеса є приводом оглянути кріплення, але не доводять несправність саме втулки. Разом із нею перевірте вісь, підшипники, сусідні проставки та посадочні місця. Коли причина в розбитому отворі чи спрацьованому підшипнику, заміна лише втулки не прибере люфт.

Порядок встановлення

Перед розбиранням надійно зафіксуйте техніку та розвантажте заднє колесо. Запам'ятайте послідовність втулок, шайб та інших деталей кріплення, щоб відновити її під час складання. Знята деталь допоможе порівняти форму, проте деформовані торці та зношені ділянки не варто використовувати як точний розмірний зразок.

Очистьте місця контакту від бруду й перевірте, чи немає задирок. Встановлюйте втулку в належному напрямку, уникаючи перекосу. Не бийте по різьбовому кінцю та не затягуйте гайку, щоб силою посадити деталь, яка не підходить. Зусилля й послідовність затягування визначайте за настановою до техніки; розмір шестигранника не визначає допустимий момент.

Після закріплення прокрутіть колесо й перевірте бічний люфт. Якщо обертання стало тугим, повторно звірте порядок складання та геометрію деталей. Невідповідна втулка може змістити колесо або надмірно навантажити підшипники. Послаблювати кріплення для усунення заїдання не можна — потрібно знайти й усунути причину неправильного складання.
