Тяга заднього гальма VP-ZS200A AMG-2

Тяга заднього гальма VP-ZS200A AMG-2 передає рух від педалі до важеля гальмівного механізму заднього колеса. Справна тяга та правильно налаштований привід дають змогу передавати зусилля ноги без зайвого ходу в з’єднаннях. Деталь замінюють, коли пошкоджено стрижень, зношено кінці або кріплення вже не дозволяє надійно зібрати й відрегулювати привід.

Форма має значення

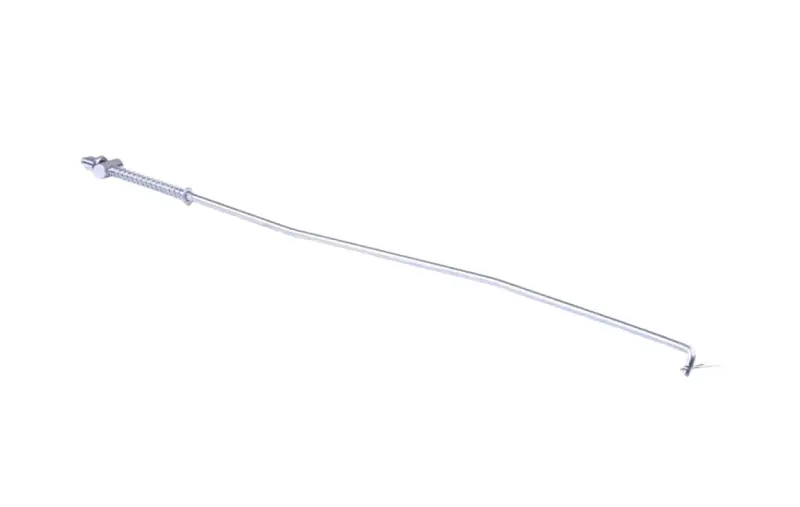

Це довгий стрижень із вигинами та загнутим кінцем. Розташування вигинів задає шлях тяги між точками приєднання й визначає відстань до сусідніх деталей. Тому для заміни недостатньо підібрати приблизно таку саму довжину. Тяга іншої форми може торкатися навколишніх частин техніки під час натискання педалі. У зібраному механізмі вона має рухатися без заклинювання, а її з’єднання — передавати рух без надмірного люфту.

Ознаки несправності

Перевірте тягу, якщо вільний хід педалі збільшився, гальмо почало спрацьовувати із затримкою, у кріпленнях чути стукіт або привід погано повертається після відпускання педалі. Причина може бути й у суміжних деталях, тож огляньте стрижень разом із кінцями та місцями приєднання. Тріщини, значне ураження корозією, деформація від удару чи пошкодження ділянки регулювання потребують заміни. Не випрямляйте заводські вигини, сприйнявши їх за пошкодження: звірте форму зі справною знятою деталлю або штатним розташуванням приводу.

Як підібрати тягу

Враховуйте позначення VP-ZS200A та порівняйте деталь із тією, яку знімаєте. Звірте відстань між точками кріплення, форму кінців, напрямок загинів, розташування вигнутих ділянок і спосіб фіксації. Якщо привід має різьбове регулювання, перевірте відповідність різьби та регулювальної деталі. Навіть невелика відмінність у приєднанні може завадити встановленню без перероблення кріплень.

Під час порівняння розташуйте обидві тяги однаково, щоб не пропустити різницю в напрямку кінців. Після складання має залишатися можливість налаштувати вільний хід педалі за вимогами виробника техніки. Надто коротка або задовга тяга може вичерпати діапазон регулювання, спричинити постійне пригальмовування чи надмірний хід педалі до початку гальмування. Не варто компенсувати невідповідність вигинанням стрижня або складанням з’єднань із натягом.

Заміна та контроль

Стійко зафіксуйте техніку й запам’ятайте положення кріплень, пружин та фіксаторів приводу. Послабте регулювання, від’єднайте стару тягу та збережіть порядок деталей у з’єднаннях. Перевірте отвори важелів, пальці, фіксатори й поворотні пружини. Якщо отвори розбиті або пальці зношені, сама заміна тяги не прибере люфт. Пошкоджені деталі кріплення також потрібно замінити. Встановлюйте нову тягу зі штатним напрямком вигинів, без примусового стягування кінців до місць приєднання.

Закріпіть з’єднання та виставте вільний хід відповідно до керівництва з експлуатації техніки. Кілька разів натисніть і відпустіть педаль, перевіряючи плавність руху, повернення приводу та відсутність контакту тяги із сусідніми деталями. На стійко закріпленій техніці перевірте вільне обертання піднятого заднього колеса з відпущеною педаллю. Якщо гальмо не відпускає, тяга заїдає або регулювання вже на межі, знайдіть та усуньте причину до початку експлуатації.
