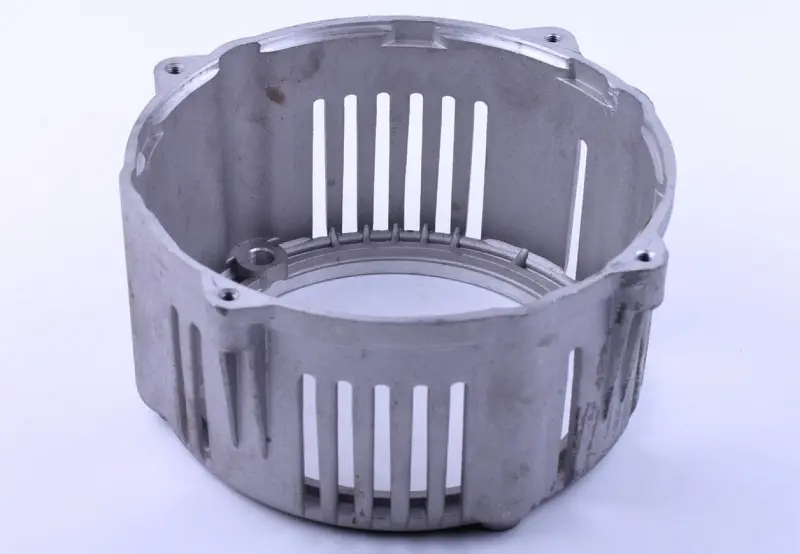

Кришка статора бензогенератора ліва 178F GN 2–3,5 кВт BEST

Ліва кришка статора бензогенератора 178F GN 2–3,5 кВт BEST утворює частину корпусу генераторної частини та охоплює статор по колу. Отвори в її стінках залишають шлях для повітря. Деталь потрібна під час відновлення пошкодженого корпусу, коли тріщини, викривлення або зламані кріплення заважають зібрати генераторну частину з правильним приляганням деталей.

Будова та ознаки пошкодження

Кришка кільцева, з відкритою серединою та поздовжніми прорізами у стінках. Уздовж краю розташовані виступи з отворами для кріплення, а всередині є кільцеві уступи. Під час заміни має збігатися не лише загальний розмір, а й внутрішній профіль, контур краю та розташування кріплень. Відмінність у будь-якій із цих ділянок може завадити з’єднати кришку із суміжними деталями.

Кришку замінюють, якщо тріснули ділянки біля отворів, відламалися кріпильні виступи або після удару деформувалися стінки. Окремо оглядають вузькі перемички між прорізами: вони не повинні мати надломів. Сліди тертя зсередини потребують перевірки причини контакту з частинами, що обертаються. Якщо зміщення спричинили інші пошкоджені деталі, нова кришка сама його не усуне. Натомість звичайні поверхневі потертості без тріщин і порушення геометрії не завжди є підставою для заміни.

Як перевірити відповідність

Почніть із позначення генератора та лівого розташування кришки, після чого порівняйте її зі знятою деталлю за посадками й кріпленнями. Лівий бік визначають відповідно до конструкції конкретного генератора, а не з довільної точки огляду. Потужність допомагає звузити вибір, проте не замінює перевірку: корпуси генераторів однакової потужності можуть відрізнятися.

• Зіставте зовнішній діаметр, висоту кришки та діаметри внутрішніх посадкових ділянок.
• Звірте кількість отворів, відстані між ними й положення кріпильних виступів відносно прорізів.
• Перевірте глибину внутрішніх уступів, форму краю та поверхні прилягання.
• Переконайтеся, що корпус не перешкоджатиме прокладанню проводів і проходженню повітря каналами охолодження.

На що зважати під час монтажу

Генератор зупиняють, дають йому охолонути, від’єднують споживачів і унеможливлюють випадковий запуск. До зняття кришки варто позначити її положення та запам’ятати, як поруч укладені проводи. Після розбирання очищають поверхні прилягання, перевіряють відповідні кріплення на сусідніх деталях і стан болтів. Також оглядають доступну ізоляцію виводів статора. Пошкоджене кріплення замінюють, добираючи його за штатними параметрами.

Правильно підібрана кришка встановлюється без ударів і без спроб підтягнути її на місце болтами. Спочатку наживляють кріплення, перевіряють рівномірність прилягання по колу, потім послідовно затягують його за вимогами до конкретного генератора. Якщо отвори не збігаються або край залишається перекошеним, складання припиняють і повторно перевіряють відповідність. Примусове стягування може зламати виступи, деформувати корпус чи затиснути провід. Після монтажу перевіряють, чи немає защемлених проводів, стороннього тертя та перекритих вентиляційних прорізів.
