Замок запалювання бензогенератора 1,9–3 кВт AZT

Замок запалювання бензогенератора 1,9–3 кВт AZT призначений для керування ввімкненням і зупинкою двигуна поворотом ключа. Його ставлять на панель керування замість зношеного або пошкодженого замка. Потужність генератора є лише одним з орієнтирів добору: кріплення, роз’єм і порядок перемикання контактів мають відповідати деталі, яку знімають.

Будова та призначення

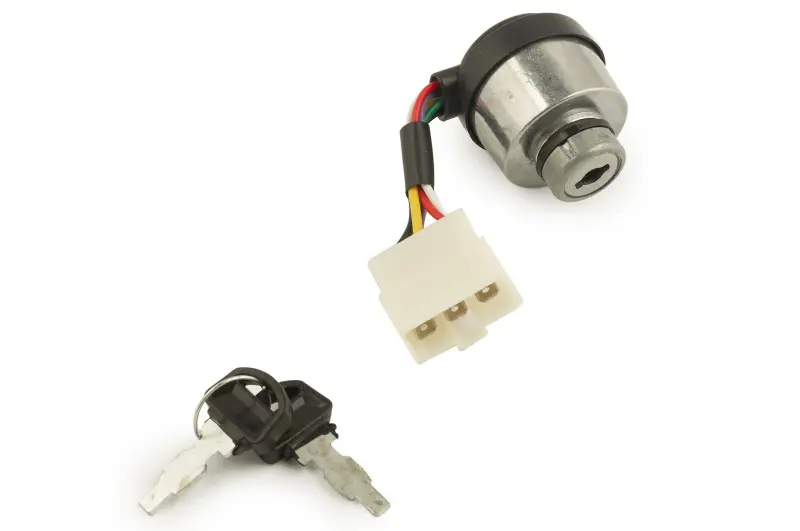

Замок має циліндричний корпус із личинкою для ключа, різьбову частину з кріпильною гайкою та короткі проводи з прямокутною з’єднувальною колодкою. Гайка фіксує його в отворі панелі, а колодка під’єднує до проводки генератора. Позаду панелі має залишатися місце для корпусу й проводів, щоб вони не натягувалися та не притискалися до сусідніх деталей.

Коли ключ повертають, замок перемикає контакти керування двигуном. Іскру він сам не утворює. Якщо генератор має запуск стартером від ключа, заміна повинна підтримувати відповідне положення та схему з’єднання контактів. Подібні за формою замки можуть перемикатися по-різному, тому лише збігу зовнішніх обрисів недостатньо.

Ознаки несправності

Замок варто перевірити, коли ключ заїдає, положення фіксуються нечітко або для ввімкнення доводиться ворушити ключ. Перебої від легкого руху ключа також можуть свідчити про зношення контактів чи механізму. Не намагайтеся провернути ключ із надмірним зусиллям: уламок, що залишиться в личинці, ускладнить зняття та перевірку замка.

Якщо генератор не реагує на поворот ключа, огляньте також роз’єм і проводи біля замка. Ослаблені клеми, окиснення, потемніння від нагрівання та пошкоджена ізоляція можуть спричиняти ті самі прояви. Пошкоджену з’єднувальну колодку або її контакти потрібно відновити разом із заміною замка, інакше ненадійне з’єднання залишиться.

Як дібрати заміну

• Зіставте діаметр отвору в панелі, довжину різьбової частини та спосіб затягування кріплення.
• Перевірте форму колодки, кількість і розташування задіяних контактів, сумісність із відповідним роз’ємом проводки.
• Порівняйте кількість положень ключа та послідовність перемикання. Якщо штатний замок повертається з положення запуску, ця функція також має збігатися.
• Звірте призначення виводів зі схемою генератора й переконайтеся, що проводи дістають до місця під’єднання без натягу.

Не визначайте призначення виводів лише за кольором проводів. Роз’єми можуть стикуватися, але мати іншу схему контактів. Помилка в доборі здатна спричинити відсутність запуску, втрату можливості зупинити двигун ключем або пошкодження проводки. Зазначений діапазон потужності не замінює перевірки посадки та підключення.

Заміна й перевірка

Зупиніть генератор і від’єднайте споживачів. Якщо встановлено акумулятор, від’єднайте його мінусову клему. До розбирання зафіксуйте розташування замка та проводів. Роз’єднуйте колодку, тримаючись за її корпус, після чого зніміть кріплення й витягніть старий замок. Перевірте стан отвору в панелі, гайки та контактів роз’єму.

Встановіть замок рівно, затягніть кріплення без надмірного зусилля й прокладіть проводи подалі від гострих крайок. Корпус не повинен провертатися разом із ключем. Після під’єднання перевірте плавність повороту та роботу всіх передбачених положень. Пробний запуск проводьте без підключених споживачів і перевірте штатну зупинку двигуна ключем. Якщо керування працює інакше, припиніть перевірку та звірте підключення зі схемою генератора.
